Koryto kablowe EKS 60 FS 3000 | 100 | 2 | brak | Stal | cynkowana metodą Sendzimira
morepic-1 morepic-2 video-1

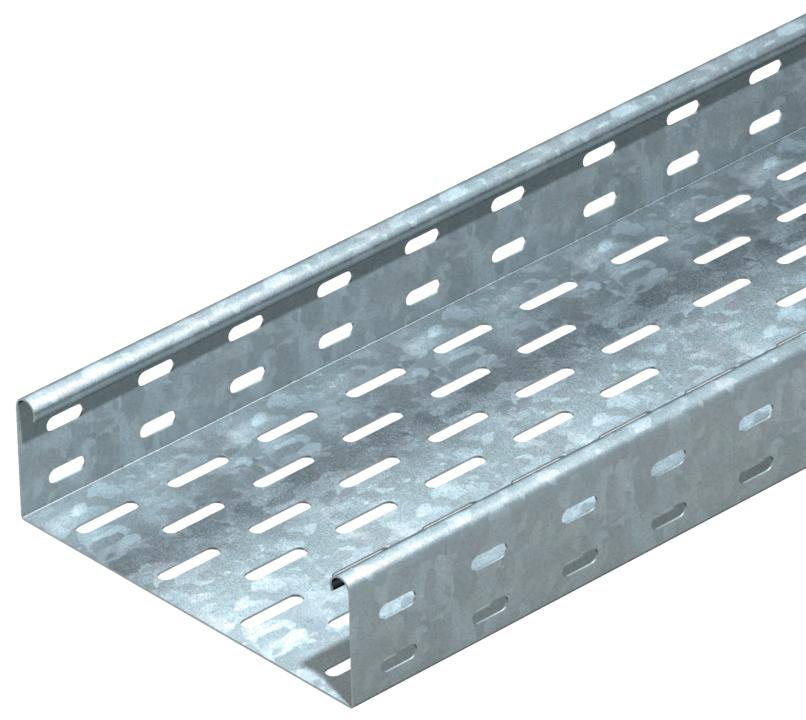

Koryto kablowe EKS 60 FS

Nr kat. 6056148 | EAN 4012196542659

3000 mm
2 mm
brak
Stal
cynkowana metodą Sendzimira
Opis produktu

Opis produktu

EKS 60 = ekstra ciężki system korytek kablowych o wysokości boku 60 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Oświadczenie o zgodności z dyrektywami WE
Dane techniczne

Dane techniczne

Grubość blachy 0,1 in
Grubość blachy 2 mm
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 5800 mm²
Przekrój poprzeczny 58 cm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rysunek otworów NATO brak
Stal nierdzewna, wytrawiana brak
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak

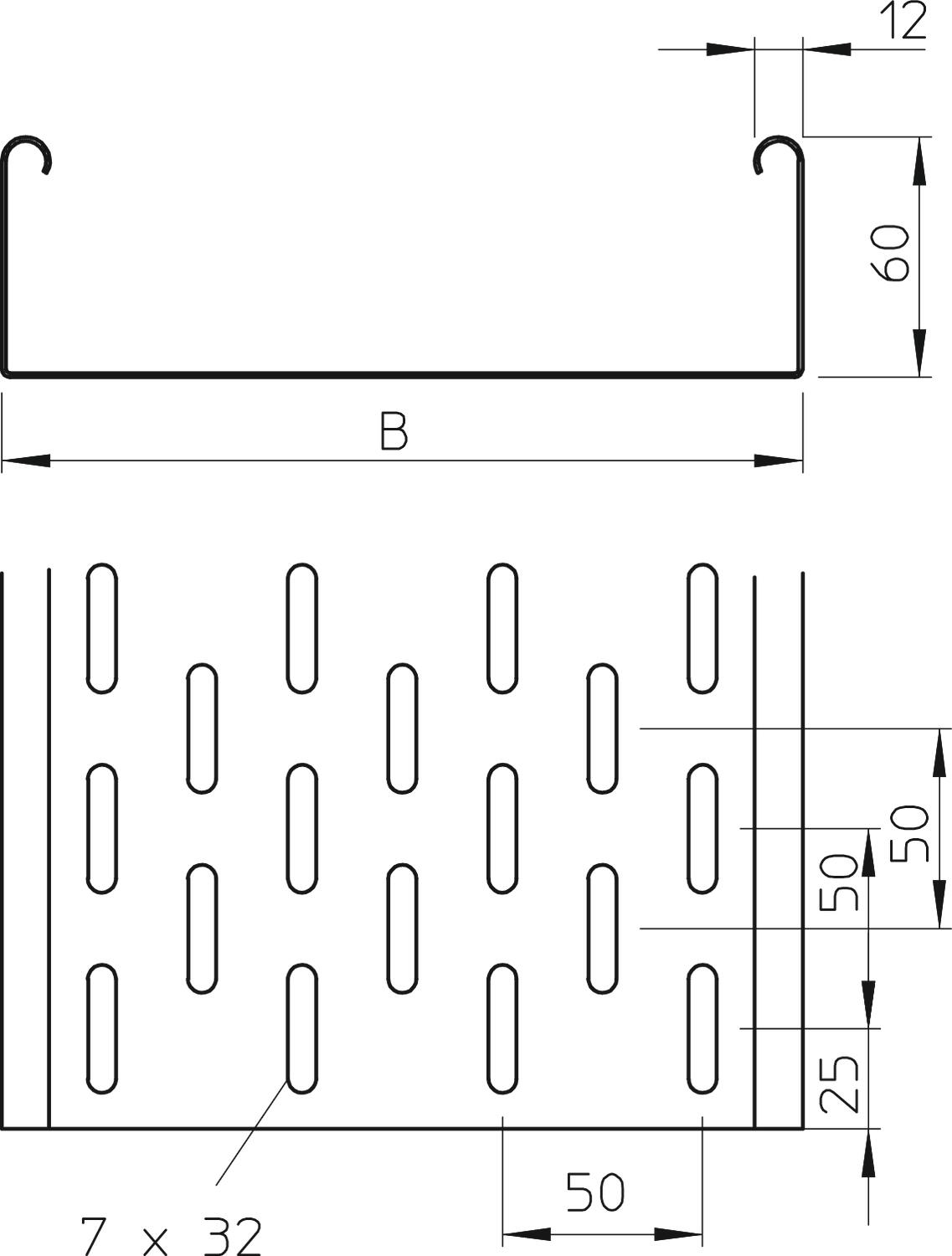

Wymiar 60 x 100
Wymiar 60x100x3000
Z pokrywą brak

Wymiary

Długość 118 ft
Długość 3000 mm
Szerokość 100 mm
Szerokość 4 in
Wymiar B 100 mm
Wysokość 60 mm
Wysokość 2 in

Obciążenie

Rozstaw podpór 1,5 m 3,3 kN/m
Rozstaw podpór 2,0 m 2,2 kN/m
Rozstaw podpór 2,5 m 1,6 kN/m
Rozstaw podpór 3,0 m 0,95 kN/m

Dane techniczne

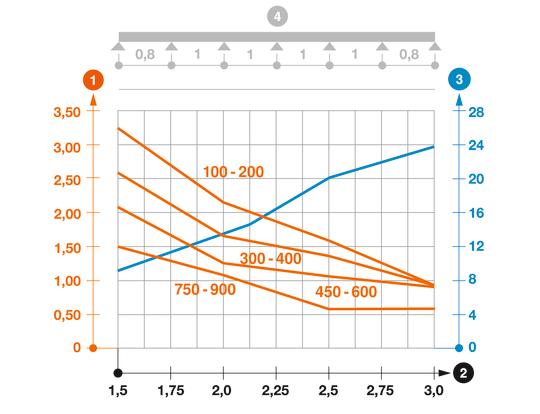

Belastungsdiagramm Kabelrinne Typ EKS 60

Belastungsdiagramm Kabelrinne Typ EKS 60
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
EKS 610 FS 3000 mm 100 mm 2 mm brak Stal cynkowana metodą Sendzimira 6056148
3 m
EKS 620 FS 3000 mm 200 mm 2 mm brak Stal cynkowana metodą Sendzimira 6056229
3 m

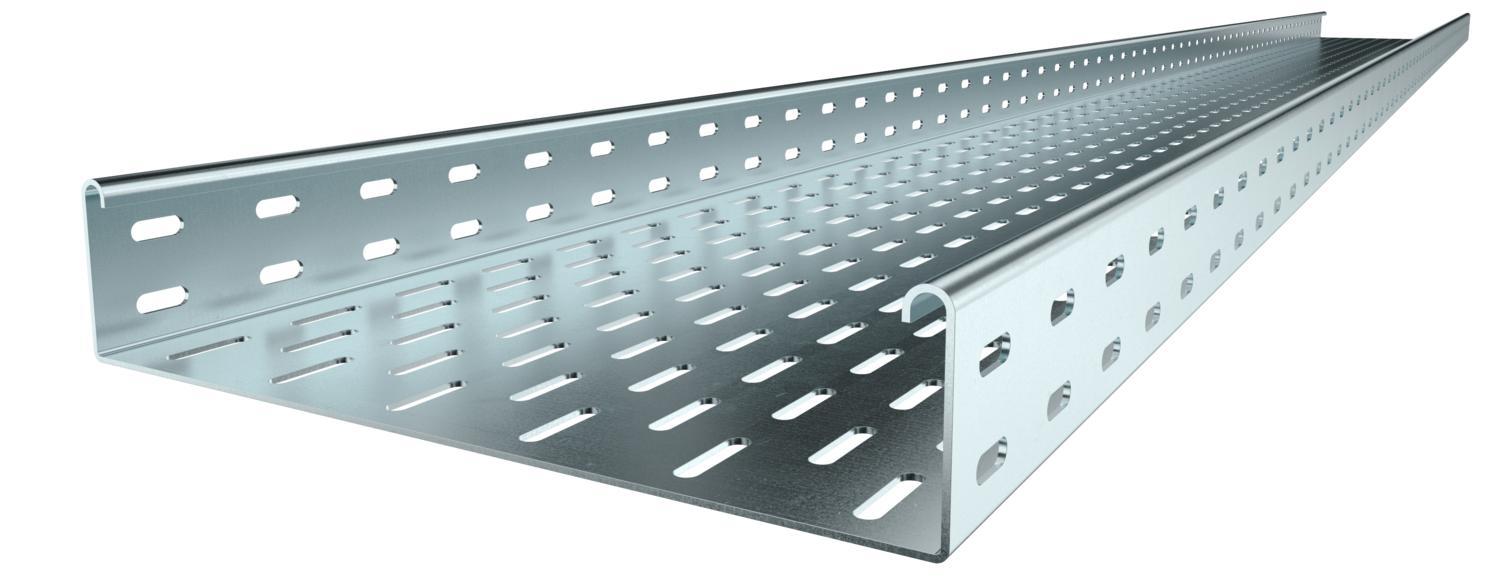

EKS 630 FS 3000 mm 300 mm 2 mm brak Stal cynkowana metodą Sendzimira 6056326
3 m
EKS 640 FS 3000 mm 400 mm 2 mm brak Stal cynkowana metodą Sendzimira 6056423
3 m
EKS 650 FS 3000 mm 500 mm 2 mm brak Stal cynkowana metodą Sendzimira 6056520
3 m
EKS 660 FS 3000 mm 600 mm 2 mm brak Stal cynkowana metodą Sendzimira 6056628
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS Łącznik wzdłużny FS RLVK 60 FS 6067093
10 Sztuka
Listwa stykowa FS Listwa stykowa FS SSLB 100 FS 7070205
20 Sztuka
Łuk 45° 60 FS Łuk 45° 60 FS RB 45 610 FS 6036100
1 Sztuka
Łuk 90° 60 FS Łuk 90° 60 FS RB 90 610 FS 6036560
1 Sztuka
Łuk regulowany 60 FS Łuk regulowany 60 FS RB W 610 FS 6037100
1 Sztuka
Dołączany trójnik rozgałęźny 60 FS Dołączany trójnik rozgałęźny 60 FS RAA 610 FS 6042111
1 Sztuka
Trójnik 60 FS Trójnik 60 FS RT 610 FS 6038100
1 Sztuka
Czwórnik 60 FS Czwórnik 60 FS RK 610 FS 7027311
1 Sztuka
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 100 FS 6052096
3 m
Przegroda 60 FS Przegroda 60 FS TSG 60 FS 6062068
3 m
Łuk 45° 60 FS Łuk 45° 60 FS RB 45 610 FS 6043763
1 Sztuka
Łuk 90° 60 FS Łuk 90° 60 FS RB 90 610 FS 6043216
1 Sztuka
