Koryto kablowe EKS 60 FS

Nr kat. 6056423 | EAN 4012196625215

3000 mm
2 mm
brak
Stal
cynkowana metodą Sendzimira
Opis produktu

Opis produktu

EKS 60 = ekstra ciężki system korytek kablowych o wysokości boku 60 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Oświadczenie o zgodności z dyrektywami WE
Dane techniczne

Dane techniczne

Grubość blachy 2 mm
Grubość blachy 0,1 in
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 23800 mm²
Przekrój poprzeczny 238 cm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rysunek otworów NATO brak
Stal nierdzewna, wytrawiana brak
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak
Wymiar 60 x 400
Wymiar 60x400x3000
Z pokrywą brak

Wymiary

Długość 118 ft
Długość 3000 mm
Szerokość 400 mm
Szerokość 16 in
Wymiar B 400 mm
Wysokość 2 in
Wysokość 60 mm

Obciążenie

Rozstaw podpór 1,5 m 2,6 kN/m
Rozstaw podpór 2,0 m 1,7 kN/m
Rozstaw podpór 2,5 m 1,4 kN/m
Rozstaw podpór 3,0 m 0,95 kN/m

Dane techniczne

Belastungsdiagramm Kabelrinne Typ EKS 60

Belastungsdiagramm Kabelrinne Typ EKS 60
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
EKS 610 FS 3000 mm 100 mm 2 mm brak Stal cynkowana metodą Sendzimira 6056148
3 m
EKS 620 FS 3000 mm 200 mm 2 mm brak Stal cynkowana metodą Sendzimira 6056229
3 m
EKS 630 FS 3000 mm 300 mm 2 mm brak Stal cynkowana metodą Sendzimira 6056326
3 m
EKS 640 FS 3000 mm 400 mm 2 mm brak Stal cynkowana metodą Sendzimira 6056423
3 m
EKS 650 FS 3000 mm 500 mm 2 mm brak Stal cynkowana metodą Sendzimira 6056520
3 m
EKS 660 FS 3000 mm 600 mm 2 mm brak Stal cynkowana metodą Sendzimira 6056628
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS Łącznik wzdłużny FS RLVK 60 FS 6067093
10 Sztuka

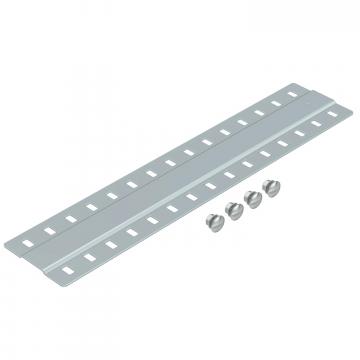

Listwa stykowa FS Listwa stykowa FS SSLB 400 FS 7070221
20 Sztuka
Łuk 45° 60 FS Łuk 45° 60 FS RB 45 640 FS 6036108
1 Sztuka
Łuk 90° 60 FS Łuk 90° 60 FS RB 90 640 FS 6036568
1 Sztuka
Łuk regulowany 60 FS Łuk regulowany 60 FS RB W 640 FS 6037108
1 Sztuka
Dołączany trójnik rozgałęźny 60 FS Dołączany trójnik rozgałęźny 60 FS RAA 640 FS 6042119
1 Sztuka
Trójnik 60 FS Trójnik 60 FS RT 640 FS 6038108
1 Sztuka
Czwórnik 60 FS Czwórnik 60 FS RK 640 FS 7027317
1 Sztuka
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 400 FS 6052401
3 m
Przegroda 60 FS Przegroda 60 FS TSG 60 FS 6062068
3 m
Łuk 45° 60 FS Łuk 45° 60 FS RB 45 640 FS 7000383
1 Sztuka
Łuk 90° 60 FS Łuk 90° 60 FS RB 90 640 FS 7001290
1 Sztuka
Do pobrania

Karta danych technicznych EKS 640 FS / 6056423 , 0.51MB , pdf
Do pobrania

Do pobrania
Do pobrania

Do pobrania
REACH Deklaracja zgodności EKS 640 FS / 6056423 , 0.27MB , pdf
Do pobrania
RoHS Deklaracja zgodności EKS 640 FS / 6056423 , 0.28MB , pdf
Do pobrania

Do pobrania

Do pobrania
Do pobrania

EKS 640 FS / 6056423
Do pobrania
