- Opis produktu
-
Opis produktu

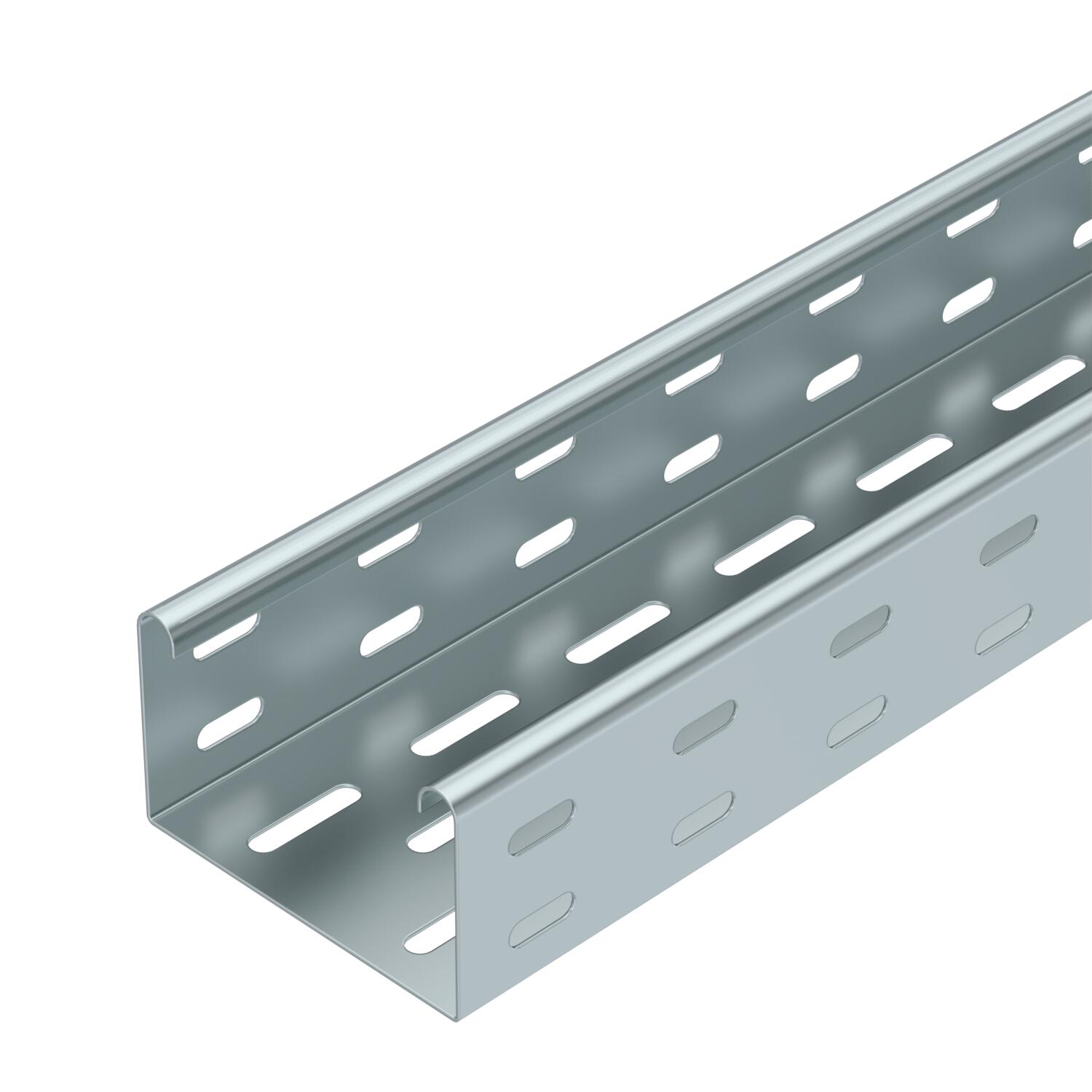

MKS 60 = System średnio-ciężkich koryt kablowych o wysokości boku 60 mm. Wersja FS wraz z zestawem łączników wzdłużnych RV 60.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
- Dane techniczne
-
Dane techniczne

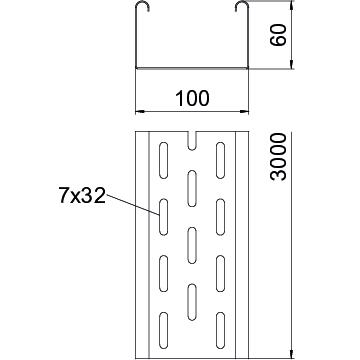

Akcesoria Zestaw łączników wzdłużnych RV 60 Grubość blachy 0,04 in Grubość blachy 1 mm Materiał Stal Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Przekrój poprzeczny 5800 mm² Przekrój poprzeczny 58 cm² Rodzaj złącza kablowego systemu nośnego przykręcane Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Typ obciążenia wg IEC 61537 Typ II Wersja połączenia dostarczony łącznik Wykonanie szerokorozpiętościowe brak Wymiar 60x100x3000 Wymiar 60 x 100 Z pokrywą brak Wymiary
Długość 10 ft Długość 3000 mm Szerokość 4 in Szerokość 100 mm Wymiar B 100 mm Wysokość 2 in Wysokość 60 mm Obciążenie
Rozstaw podpór 1,5 m 1,5 kN/m Rozstaw podpór 1,75 m 1,25 kN/m Rozstaw podpór 2,0 m 1 kN/m Rozstaw podpór 2,5 m 0,5 kN/m Dane techniczne
Wykres obciążenia koryta kablowego typ MKS 60
- Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
- Odstęp pomiędzy podporami w m
- Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
- Rozkład obciążenia podczas badania
- Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
- Wykres ugięcia trasy w zależności od rozstawu podpór
