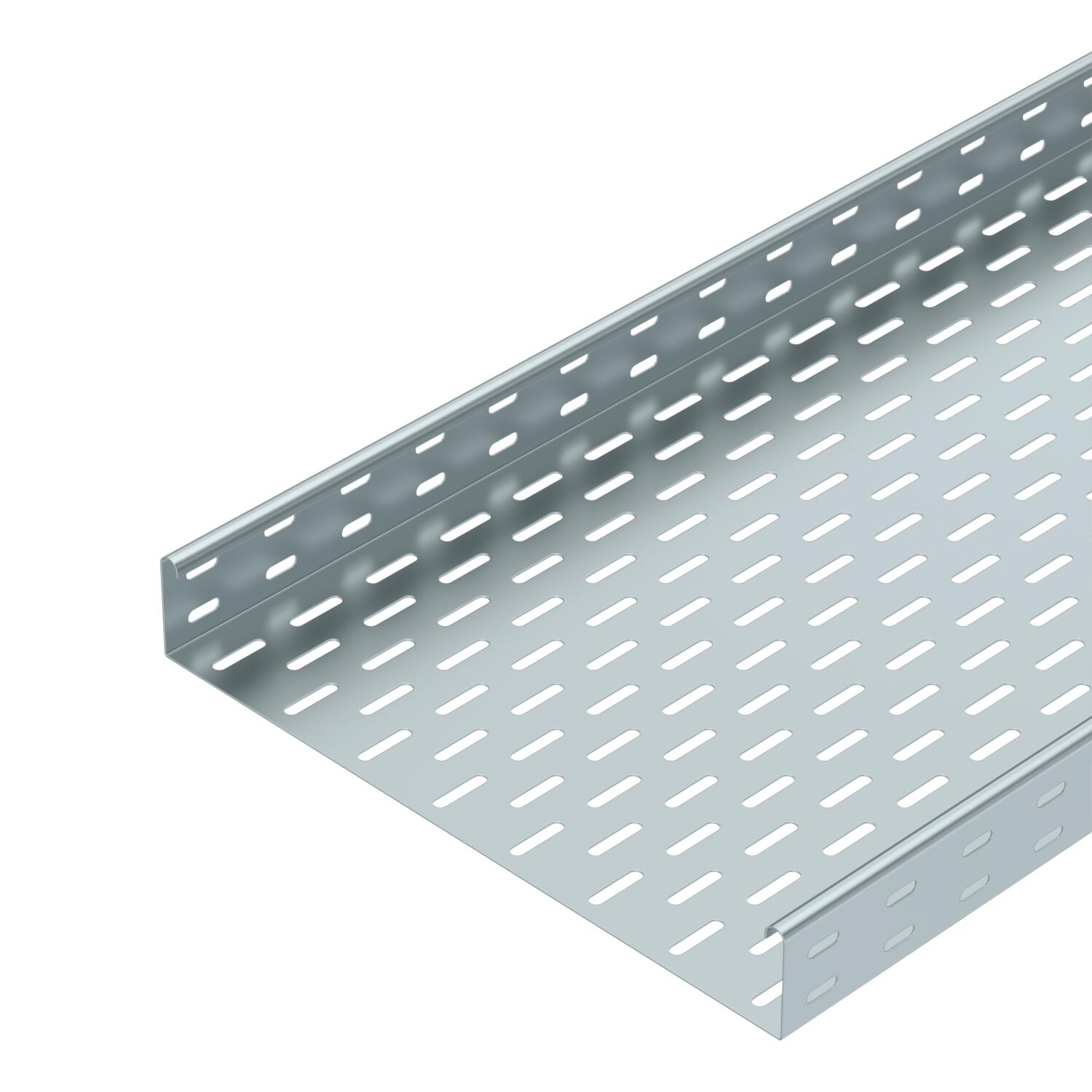

Koryto kablowe MKS 60 FS 3000 | 400 | 1 | brak | Stal | cynkowana metodą Sendzimira

Koryto kablowe MKS 60 FS

Nr kat. 6055400 | EAN 4012196059836

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość blachy	1 mm

Podtrzymanie funkcji	brak

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

MKS 60 = System średnio-ciężkich koryt kablowych o wysokości boku 60 mm. Wersja FS wraz z zestawem łączników wzdłużnych RV 60.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Dane techniczne

Akcesoria	Zestaw łączników wzdłużnych RV 60
Grubość blachy	1 mm
Grubość blachy	0,04 in
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	23800 mm²
Przekrój poprzeczny	238 cm²

Rodzaj złącza kablowego systemu nośnego	przykręcane
Rysunek otworów NATO	brak
Stal nierdzewna, wytrawiana	brak
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	dostarczony łącznik
Wykonanie szerokorozpiętościowe	brak
Wymiar	60 x 400
Wymiar	60x400x3000
Z pokrywą	brak

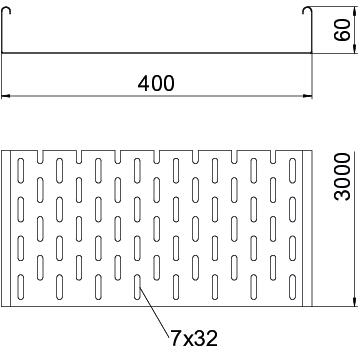

Wymiary

Długość	10 ft
Długość	3000 mm
Szerokość	16 in
Szerokość	400 mm

Wymiar B	400 mm
Wysokość	2 in
Wysokość	60 mm

Obciążenie

Rozstaw podpór 1,5 m	1,5 kN/m
Rozstaw podpór 1,75 m	1,25 kN/m

Rozstaw podpór 2,0 m	1 kN/m
Rozstaw podpór 2,5 m	0,5 kN/m

Dane techniczne

Wykres obciążenia koryta kablowego typ MKS 60

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość blachy	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MKS 610 FS	3000 mm	100 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6055524	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS	RLVK 60 FS	6067093	Sztuka	10 Sztuka
Listwa stykowa FS	SSLB 400 FS	7070221	Sztuka	20 Sztuka
Łuk 45° 60 FS	RB 45 640 FS	6036108	Sztuka	1 Sztuka
Łuk 90° 60 FS	RB 90 640 FS	6036568	Sztuka	1 Sztuka
Łuk regulowany 60 FS	RB W 640 FS	6037108	Sztuka	1 Sztuka
Dołączany trójnik rozgałęźny 60 FS	RAA 640 FS	6042119	Sztuka	1 Sztuka
Trójnik 60 FS	RT 640 FS	6038108	Sztuka	1 Sztuka
Czwórnik 60 FS	RK 640 FS	7027317	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 400 FS	6052401	m	3 m
Przegroda 60 FS	TSG 60 FS	6062068	m	3 m
Łuk 45° 60 FS	RB 45 640 FS	7000383	Sztuka	1 Sztuka
Łuk 90° 60 FS	RB 90 640 FS	7001290	Sztuka	1 Sztuka
