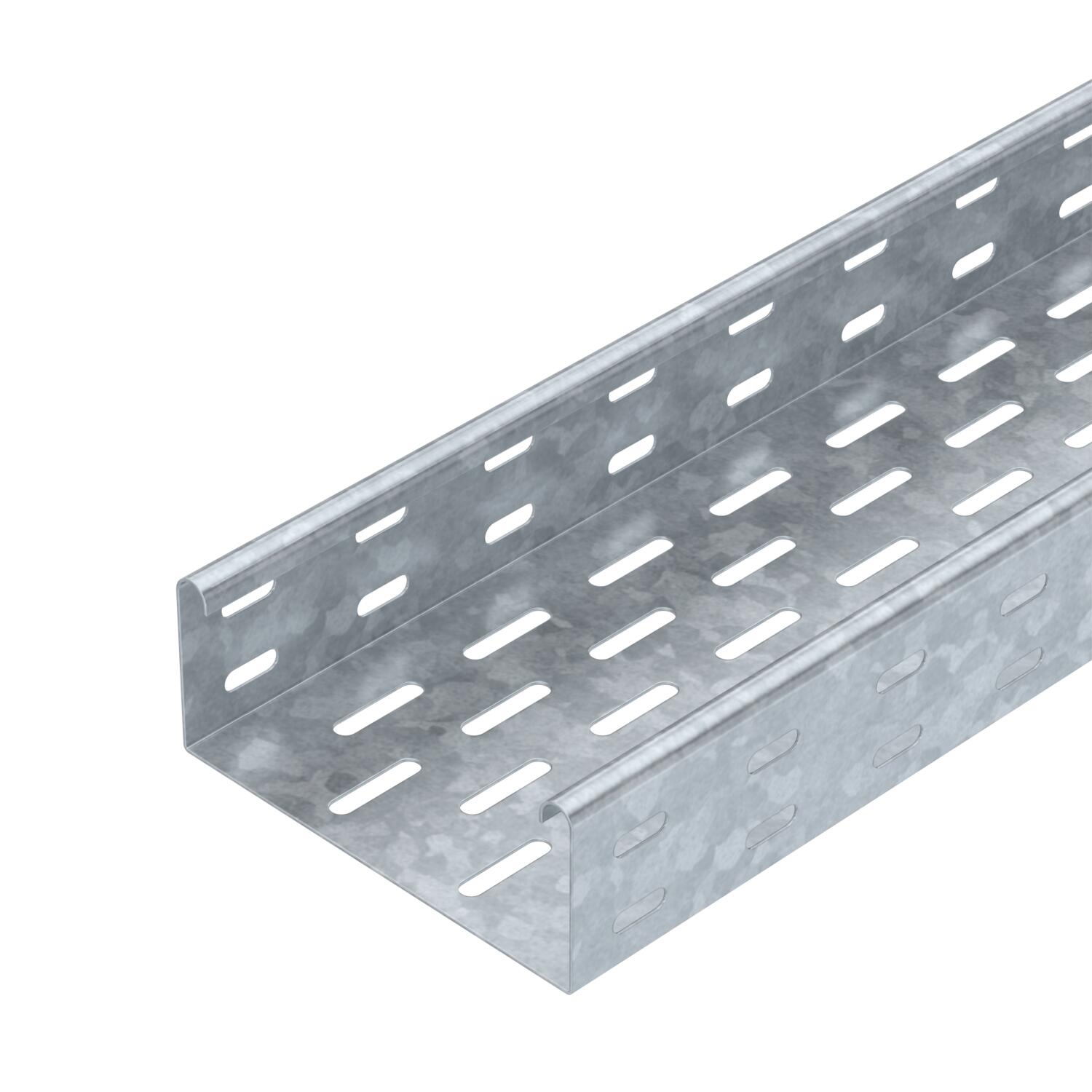

Koryto kablowe MKS 60 FT

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość blachy	1 mm

Podtrzymanie funkcji	brak

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

MKS 60 = System średniociężkich koryt kablowych o wysokości boku 60 mm.

Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Grubość blachy	0,04 in
Grubość blachy	1 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	8800 mm²
Przekrój poprzeczny	88 cm²
Rodzaj złącza kablowego systemu nośnego	przykręcane

Rysunek otworów NATO	brak
Seria produktu	Seria MKS
Stal nierdzewna, wytrawiana	brak
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	bez łącznika
Wykonanie szerokorozpiętościowe	brak

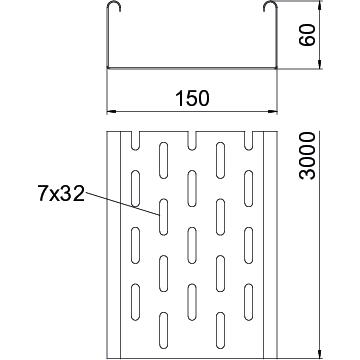

Wymiar	60 x 150
Wymiar	60x150x3000
Z pokrywą	brak
Zgodny z RoHS	tak

Rozstaw podpór 1,5 m	1,5 kN/m
Rozstaw podpór 1,75 m	1,25 kN/m

Rozstaw podpór 2,0 m	1 kN/m
Rozstaw podpór 2,5 m	0,5 kN/m

Declared Unit Quantity	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	5,3645 kg CO2e / 1 Metr

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Grubość blachy	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MKS 610 FT	3000 mm	100 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6055710	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik wzdłużny FT	RLVK 60 FT	6067603	Sztuka	10 Sztuka
Listwa stykowa DD	SSLB 150 DD	7070310	Sztuka	20 Sztuka
Pokrywka z blokadą obrotową FT	DRL 150 FT	6051359	m	3 m
Łuk 45° 60 FT	RB 45 615 FT	6036132	Sztuka	1 Sztuka
Łuk 90° 60 FT	RB 90 615 FT	6036592	Sztuka	1 Sztuka
Łuk regulowany 60 FT	RB W 615 FT	6037122	Sztuka	1 Sztuka
Trójnik rozgałęźny 60 FT	RAA 615 FT	6042213	Sztuka	1 Sztuka
Trójnik 60 FT	RT 615 FT	6038132	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym DD	DRL 150 DD	6052706	m	3 m
Przegroda 60 DD	TSG 60 DD	6062327	m	3 m
