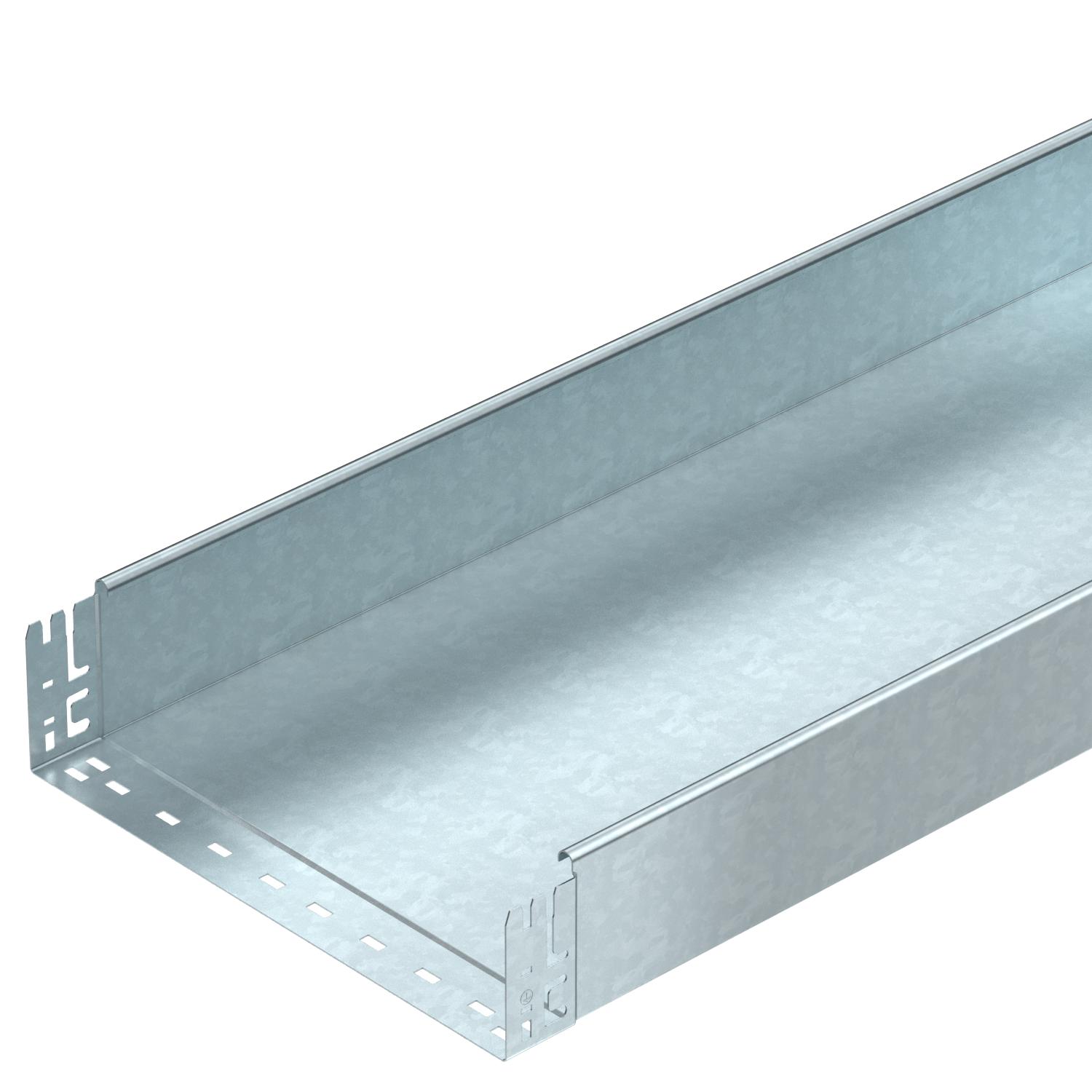

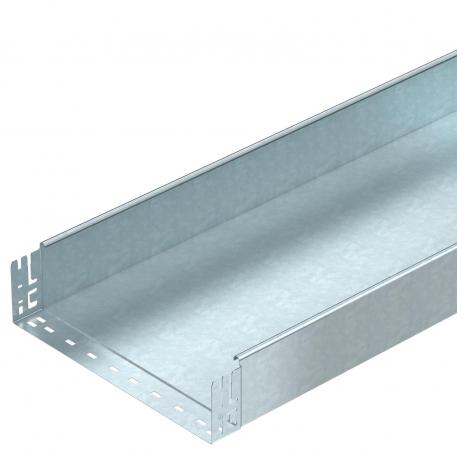

Koryto kablowe MKS-Magic® 110, bez perforacji FT

Nr kat. / Typ

Długość	3050 mm

Szerokość

Wysokość	110 mm

Grubość blachy	1 mm

Podtrzymanie funkcji	brak

Kolor	cyjan

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

System koryt kablowych nieperforowanych ze zintegrowanym szybkozłączem. Długość użytkowa koryta kablowego wynosi 3000 mm.

Ciągłość elektryczna na całej długości jest zagwarantowana bez użycia dodatkowych elementów.

Dane techniczne

Długość użytkowa	3000 mm
Grubość blachy	1 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	brak
Perforacja montażowa w dnie	brak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	43800 mm²

Przekrój poprzeczny	438 cm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rysunek otworów NATO	brak
Stal nierdzewna, wytrawiana	brak
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak
Wymiar	110x400x3050
Z pokrywą	brak

Długość	3050 mm
Szerokość	400 mm

Wymiar B	400 mm
Wysokość	110 mm

Rozstaw podpór 1,5 m	1,85 kN/m
Rozstaw podpór 2,0 m	1,3 kN/m

Rozstaw podpór 2,5 m	0,75 kN/m
Rozstaw podpór 3,0 m	0,6 kN/m

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	13,7215 kg CO2e / 1 Metr

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość blachy	Podtrzymanie funkcji	Kolor	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MKSMU 110 FT	3050 mm	100 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059399	m	3 m
MKSMU 115 FT	3050 mm	150 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059401	m	3 m
MKSMU 120 FT	3050 mm	200 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059403	m	3 m
MKSMU 130 FT	3050 mm	300 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059405	m	3 m
MKSMU 140 FT	3050 mm	400 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059407	m	3 m
MKSMU 150 FT	3050 mm	500 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059409	m	3 m
MKSMU 160 FT	3050 mm	600 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059411	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywka z blokadą obrotową FT	DRL 400 FT	6051413	m	3 m
Łuk 45° 110 FT	RB 45 140 FT	6036336	Sztuka	1 Sztuka
Łuk 90° 110 FT	RB 90 140 FT	6036838	Sztuka	1 Sztuka
Łuk regulowany 110 FT	RB W 140 FT	6037328	Sztuka	1 Sztuka
Trójnik dostawny 110 FT	RAA 140 FT	6042259	Sztuka	1 Sztuka
Trójnik 110 FT	RT 140 FT	6038328	Sztuka	1 Sztuka
Czwórnik 110 FT	RK 140 FT	7027457	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym DD	DRL 400 DD	6052715	m	3 m
Przegroda 110 DD	TSG 110 DD	6062335	m	3 m
