Koryto kablowe MKS-Magic® 85, bez perforacji FS 3050 | 400 | 85 | 1 | brak | cyjan | Stal | cynkowana metodą Sendzimira
morepic-1 morepic-2 morepic-3 video-1

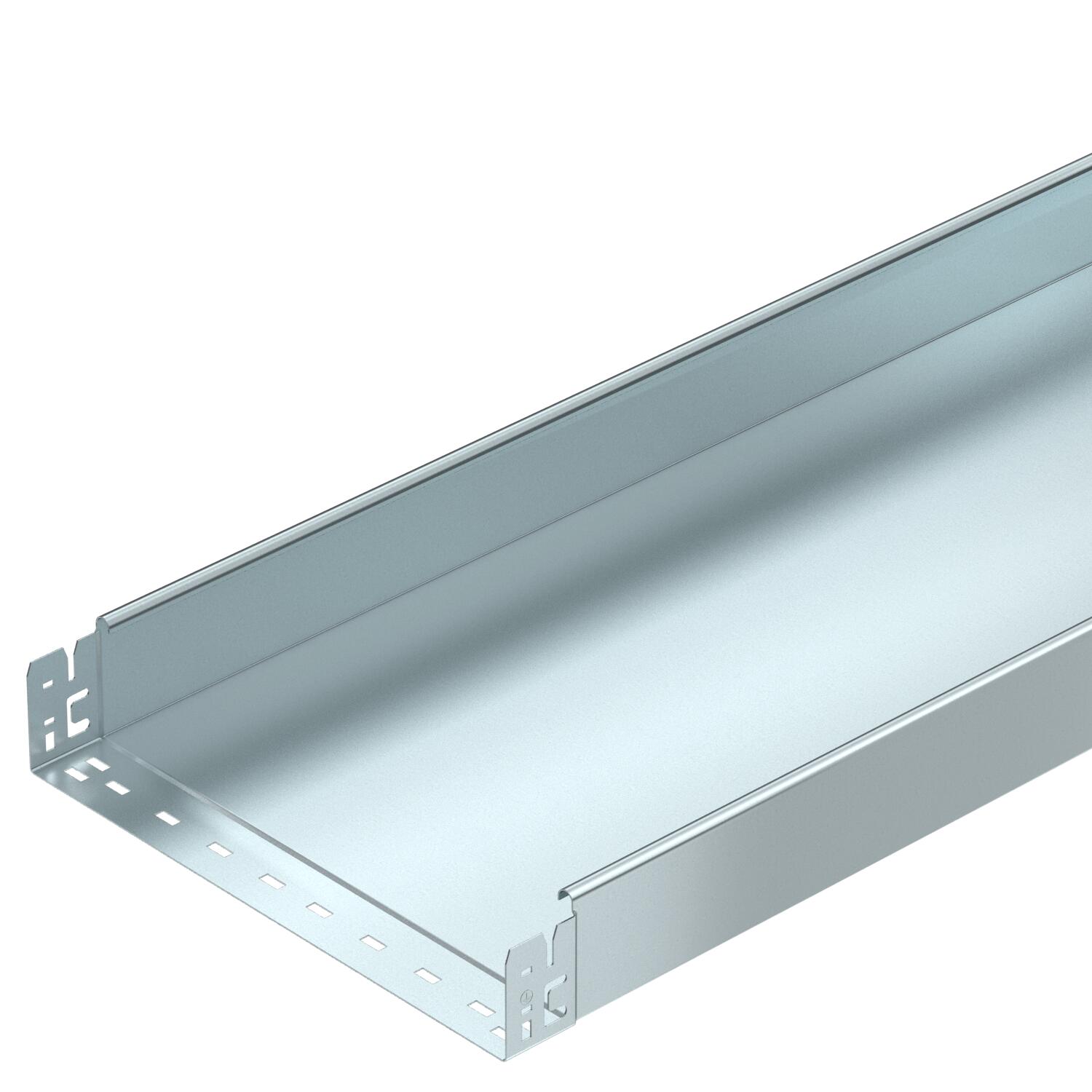

Koryto kablowe MKS-Magic® 85, bez perforacji FS

Nr kat. 6059316 | EAN 4012195831662

3050 mm
85 mm
1 mm
brak
cyjan
Stal
cynkowana metodą Sendzimira
Opis produktu
Opis produktu
System koryt kablowych nieperforowanych ze zintegrowanym szybkozłączem. Długość użytkowa koryta kablowego wynosi 3000 mm.

Ciągłość elektryczna na całej długości jest zagwarantowana bez użycia dodatkowych elementów.

  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • Deklaracja środowiskowa produktu (EPD)
  • Ślad węglowy (PCF)
Dane techniczne

Dane techniczne

Długość użytkowa 3000 mm
Grubość blachy 1 mm
Kolor cyjan
Materiał Stal
Perforacja boczna brak
Perforacja montażowa w dnie brak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 33800 mm²
Przekrój poprzeczny 338 cm²
Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe
Rysunek otworów NATO brak
Stal nierdzewna, wytrawiana brak
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia zintegrowany łącznik
Wykonanie szerokorozpiętościowe brak
Wymiar 85x400x3050
Z pokrywą brak

Wymiary

Długość 3050 mm
Szerokość 400 mm
Wymiar B 400 mm
Wysokość 85 mm

Obciążenie

Rozstaw podpór 1,5 m 1,75 kN/m
Rozstaw podpór 1,75 m 1,4 kN/m
Rozstaw podpór 2,0 m 1,1 kN/m
Rozstaw podpór 2,5 m 0,5 kN/m

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP) 10,6716 kg CO₂e
Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200
Declared Unit (LCA) Metr
Declared Unit Quantity (LCA) 1
Ślad węglowy CO2 (GWP) od kołyski po bramę 10,6716 kg CO2e / 1 Metr

Dane techniczne

Wykres obciążenia koryta kablowego typ MKSMU 85

Wykres obciążenia koryta kablowego typ MKSMU 85
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Grubość blachy Podtrzymanie funkcji Kolor Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
MKSMU 810 FS 3050 mm 100 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059308
3 m
MKSMU 820 FS 3050 mm 200 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059312
3 m
MKSMU 830 FS 3050 mm 300 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059314
3 m
MKSMU 840 FS 3050 mm 400 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059316
3 m
MKSMU 850 FS 3050 mm 500 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059318
3 m
MKSMU 860 FS 3050 mm 600 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059320
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łuk 90° 85 FS Łuk 90° 85 FS RB 45 840 FS 6036206
1 Sztuka
Łuk 90° 85 FS Łuk 90° 85 FS RB 90 840 FS 6036706
1 Sztuka
Łuk regulowany 85 FS Łuk regulowany 85 FS RB W 840 FS 6037206
1 Sztuka
Trójnik dostawny 85 FS Trójnik dostawny 85 FS RAA 840 FS 6042137
1 Sztuka
Trójnik 85 FS Trójnik 85 FS RT 840 FS 6038216
1 Sztuka
Czwórnik 85 FS Czwórnik 85 FS RK 840 FS 7027337
1 Sztuka
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 400 FS 6052401
3 m
Przegroda 85 FS Przegroda 85 FS TSG 85 FS 6062114
3 m
