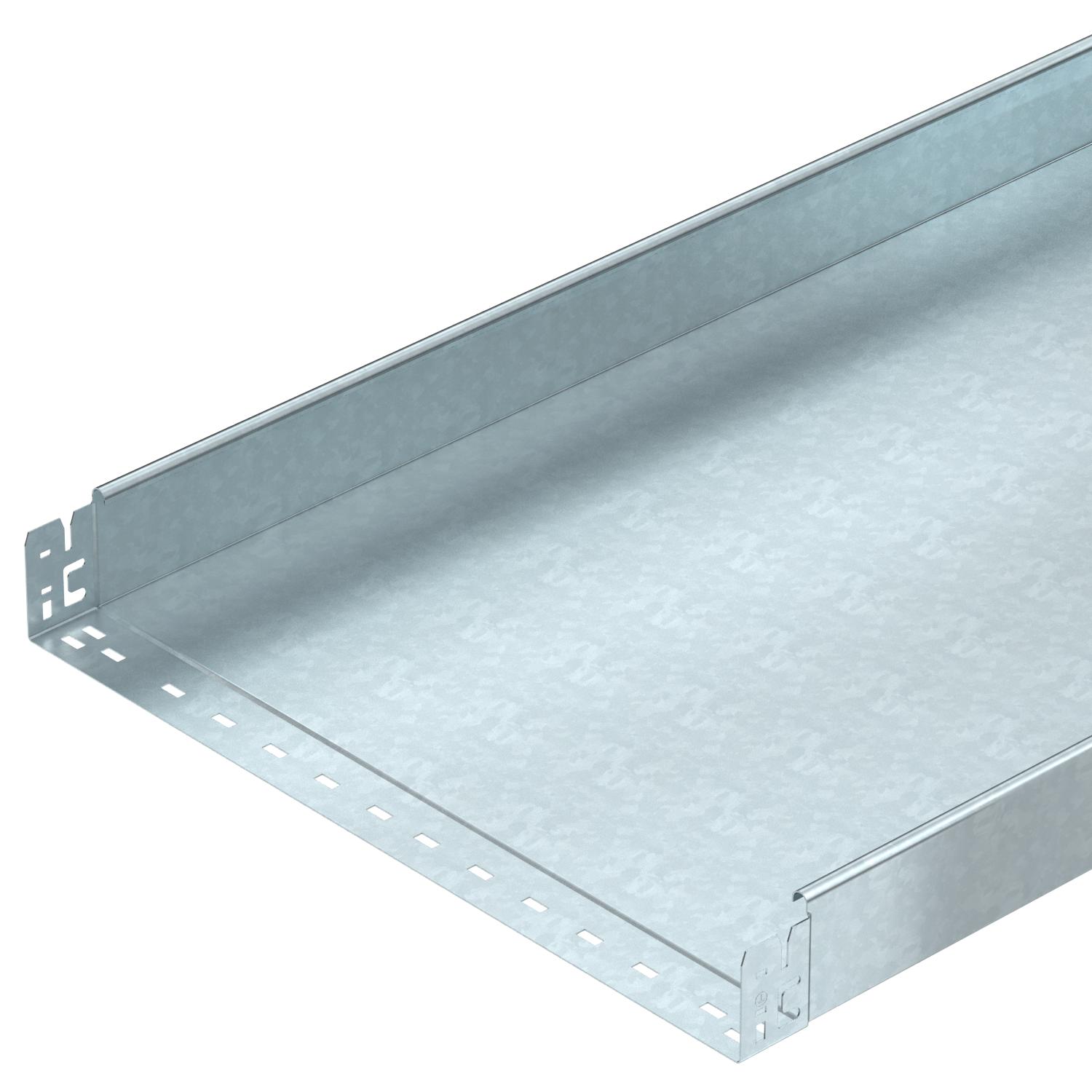

Koryto kablowe MKS-Magic® 85, bez perforacji FT

Nr kat. / Typ

Długość	3050 mm

Szerokość

Wysokość	85 mm

Grubość blachy	1 mm

Podtrzymanie funkcji	brak

Kolor	cyjan

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

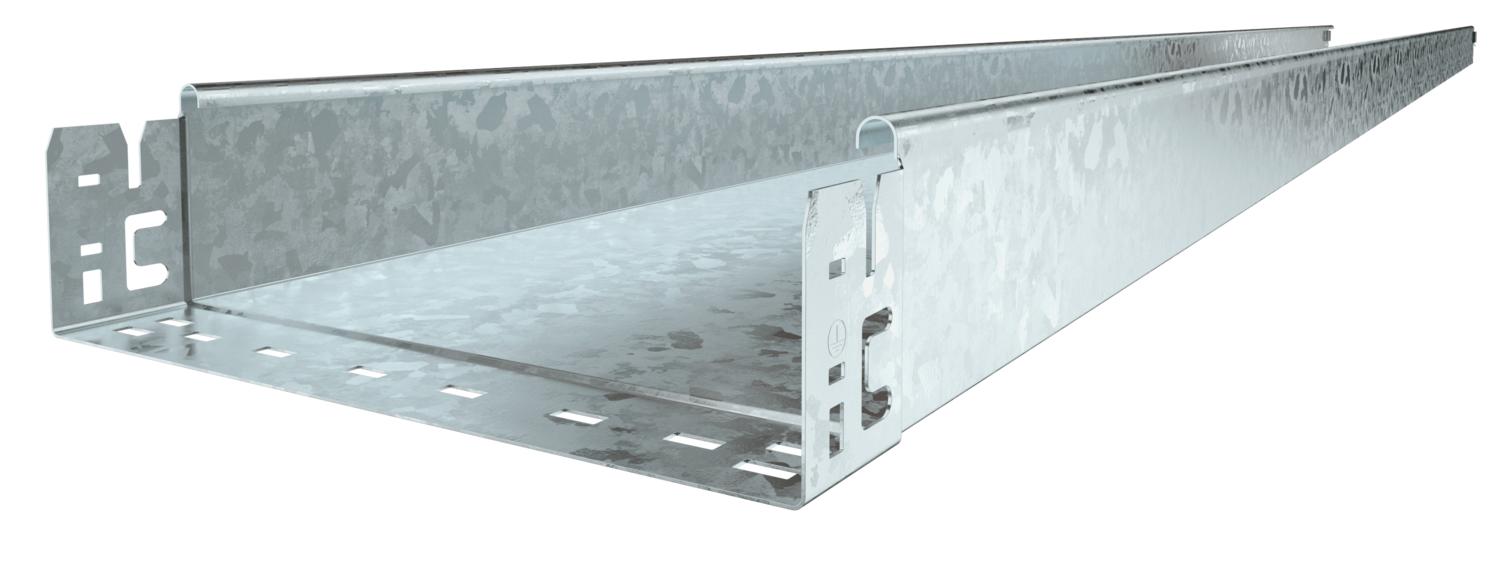

System koryt kablowych nieperforowanych ze zintegrowanym szybkozłączem. Długość użytkowa koryta kablowego wynosi 3000 mm.

Ciągłość elektryczna na całej długości jest zagwarantowana bez użycia dodatkowych elementów.

Dane techniczne

Długość użytkowa	3000 mm
Grubość blachy	1 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	brak
Perforacja montażowa w dnie	brak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	508 cm²

Przekrój poprzeczny	50800 mm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rysunek otworów NATO	brak
Stal nierdzewna, wytrawiana	brak
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak

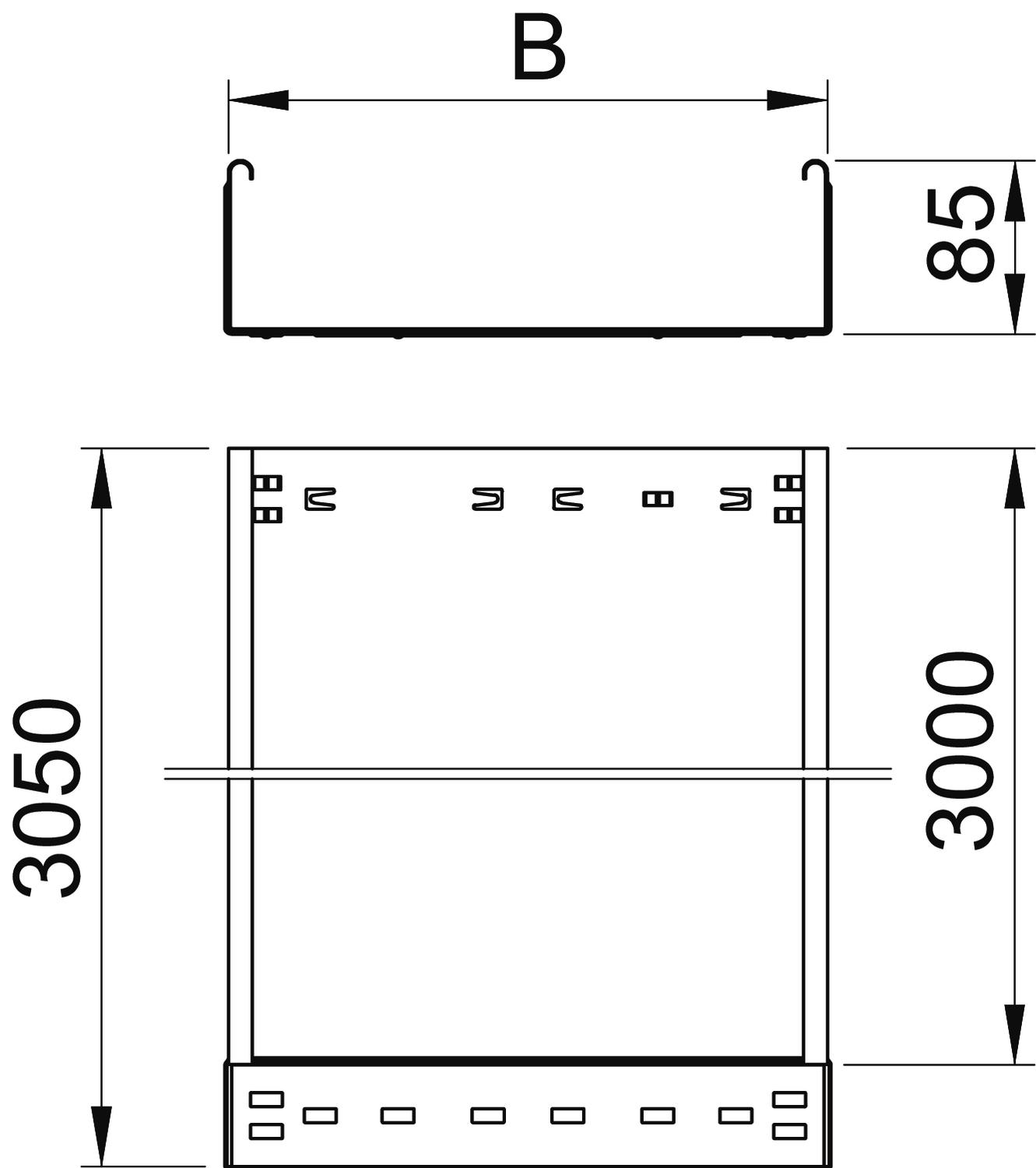

Wymiar	85x600x3050
Z pokrywą	brak

Długość	3050 mm
Szerokość	600 mm

Wymiar B	600 mm
Wysokość	85 mm

Rozstaw podpór 1,5 m	1,75 kN/m
Rozstaw podpór 1,75 m	1,4 kN/m

Rozstaw podpór 2,0 m	1,1 kN/m
Rozstaw podpór 2,5 m	0,5 kN/m

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	25,071 kg CO2e / 1 Metr

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość blachy	Podtrzymanie funkcji	Kolor	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MKSMU 810 FT	3050 mm	100 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059325	m	3 m
MKSMU 820 FT	3050 mm	200 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059329	m	3 m
MKSMU 830 FT	3050 mm	300 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059331	m	3 m
MKSMU 840 FT	3050 mm	400 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059333	m	3 m
MKSMU 850 FT	3050 mm	500 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059335	m	3 m
MKSMU 860 FT	3050 mm	600 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059337	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywa z ryglem obrotowym FT	DRL 600 FT	6051472	m	3 m
Łuk 45° 85 FT	RB 45 860 FT	6036240	Sztuka	1 Sztuka
Łuk 90° 85 FT	RB 90 860 FT	6036722	Sztuka	1 Sztuka
Łuk regulowany 85 FT	RB W 860 FT	6037230	Sztuka	1 Sztuka
Trójnik dostawny 60 FT	RAA 860 FT	6042243	Sztuka	1 Sztuka
Trójnik 85 FT	RT 860 FT	6038240	Sztuka	1 Sztuka
Czwórnik 85 FT	RK 860 FT	7027441	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym DD	DRL 600 DD	6052724	m	3 m
Przegroda 85 DD	TSG 85 DD	6062331	m	3 m
