Koryto kablowe MKS-Magic® 85 FS 3050 | 200 | 85 | 1 | brak | cyjan | Stal | cynkowana metodą Sendzimira

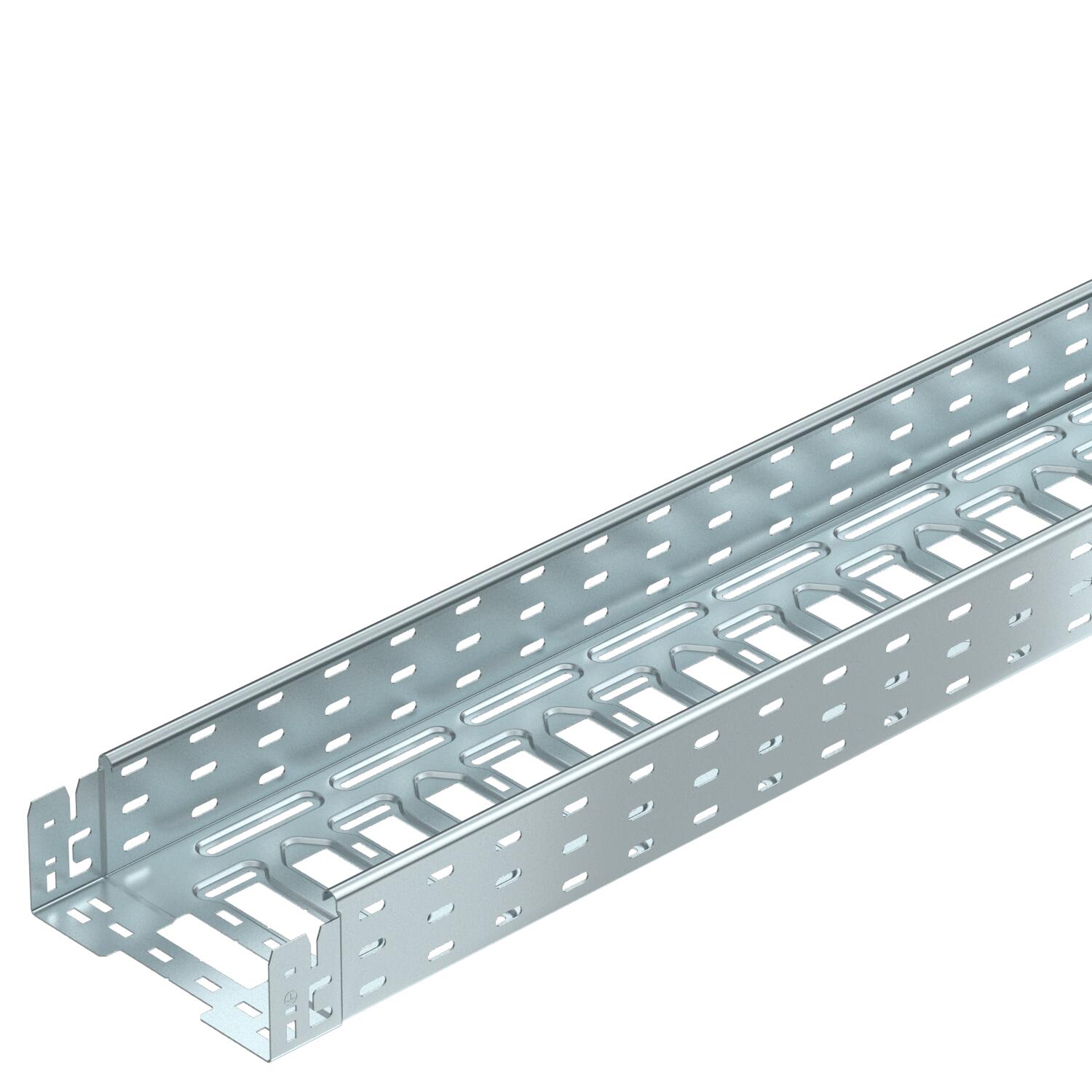

Koryto kablowe MKS-Magic® 85 FS

Nr kat. 6059084 | EAN 4012195830368

Nr kat. / Typ

Długość	3050 mm

Szerokość

Wysokość	85 mm

Grubość blachy	1 mm

Podtrzymanie funkcji	brak

Kolor	cyjan

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

MKSM 85 = System średnio-ciężkich koryt kablowych o wysokości boku 85 mm. Długość użytkowa koryta kablowego wynosi 3000 mm.

Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.

System przepuszczalnych koryt kablowych od szerokości 200 mm zgodny z przepisami VdS 2092 o 30%-wej perforacji do zastosowania poniżej instalacji tryskaczowych.

Ciągłość elektryczna na całej długości jest zagwarantowana bez użycia dodatkowych elementów.

Dane techniczne

Dane techniczne

Długość użytkowa	3000 mm
Grubość blachy	1 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	186 cm²
Przekrój poprzeczny	18600 mm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe

Rysunek otworów NATO	brak
Stal nierdzewna, wytrawiana	brak
Typ obciążenia wg IEC 61537	Typ II
Tłumienie magnetyczne bez pokrywy	20 dB
Tłumienie magnetyczne z pokrywą	50 dB
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak
Wymiar	85x200x3050
Z pokrywą	brak
Zastosowanie instalacji spryskującej	tak

Wymiary

Długość	3050 mm
Szerokość	200 mm
Wymiar B	200 mm
Wymiar L	80 mm

Wymiar x	96 mm
Wymiar y	162 mm
Wysokość	85 mm

Obciążenie

Klasa obciążenia NEMA	8A
Rozstaw podpór 1,5 m	1,7 kN/m

Rozstaw podpór 2,0 m	1,35 kN/m
Rozstaw podpór 2,5 m	1 kN/m

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	7,091 kg CO₂e
Data pomiaru, wartość CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metr

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	7,091 kg CO2e / 1 Metr

Dane techniczne

Wykres obciążenia koryta kablowego typ MKSM 85

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość blachy	Podtrzymanie funkcji	Kolor	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059080	m	3 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059084	m	3 m
MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059086	m	3 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059088	m	3 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059090	m	3 m
MKSM 860 FS	3050 mm	600 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059092	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łuk 90° 85 FS	RB 45 820 FS	6036202	Sztuka	1 Sztuka
Łuk 90° 85 FS	RB 90 820 FS	6036702	Sztuka	1 Sztuka
Łuk regulowany 85 FS	RB W 820 FS	6037202	Sztuka	1 Sztuka
Trójnik dostawny 85 FS	RAA 820 FS	6042133	Sztuka	1 Sztuka
Trójnik 85 FS	RT 820 FS	6038212	Sztuka	1 Sztuka
Czwórnik 85 FS	RK 820 FS	7027333	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 200 FS	6052207	m	3 m
Przegroda 85 FS	TSG 85 FS	6062114	m	3 m
