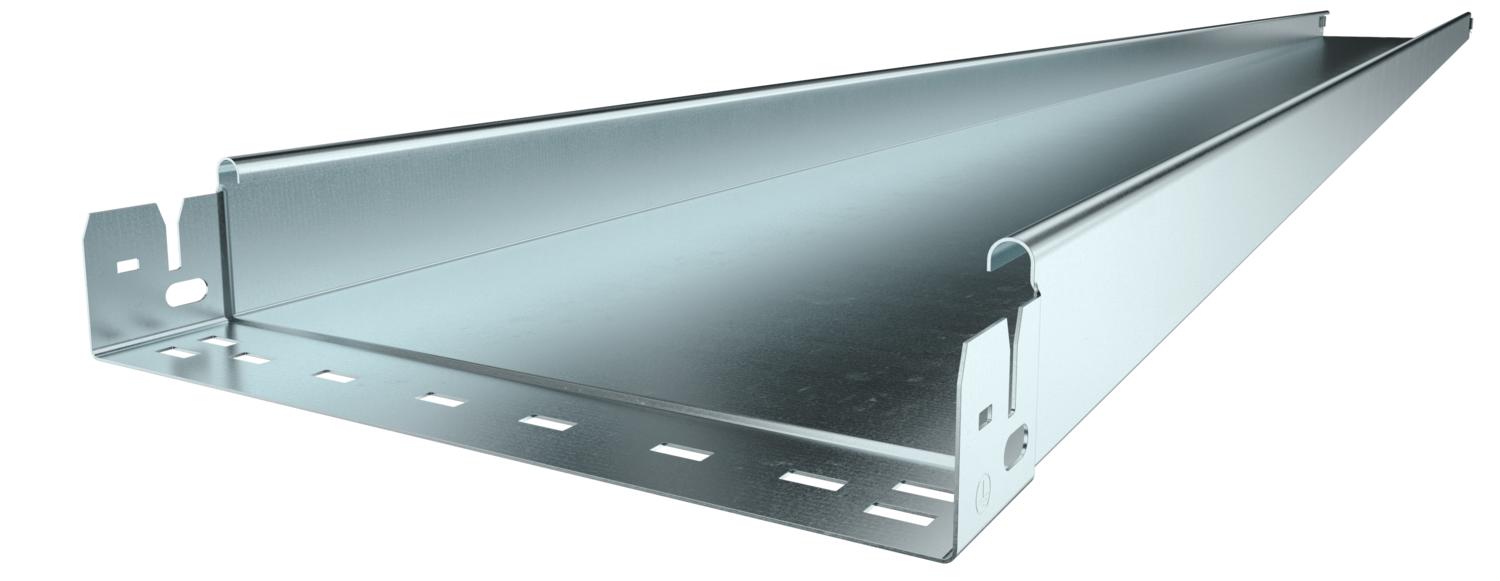

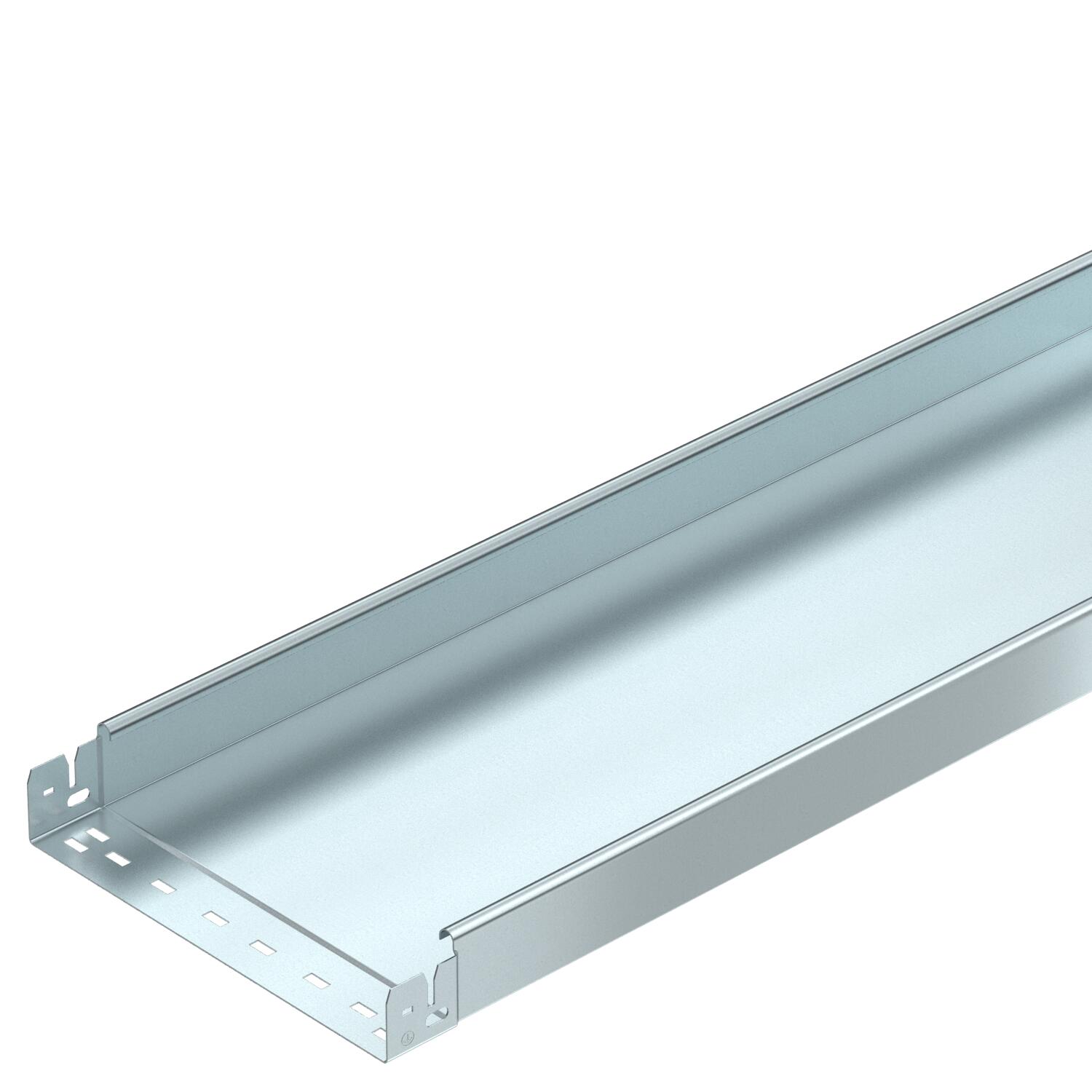

Koryto kablowe MKS-Magic®, bez perforacji FS

Nr kat. / Typ

Długość	3050 mm

Szerokość

Wysokość	60 mm

Grubość blachy	1 mm

Podtrzymanie funkcji	brak

Kolor	cyjan

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

System koryt kablowych nieperforowanych ze zintegrowanym szybkozłączem. Długość użytkowa koryta kablowego wynosi 3000 mm.

Ciągłość elektryczna na całej długości jest zagwarantowana bez użycia dodatkowych elementów.

Dane techniczne

Długość użytkowa	3000 mm
Grubość blachy	1 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	brak
Perforacja montażowa w dnie	brak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	178 cm²

Przekrój poprzeczny	17800 mm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rysunek otworów NATO	brak
Stal nierdzewna, wytrawiana	brak
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak
Wymiar	60x300x3050
Z pokrywą	brak

Długość	3050 mm
Szerokość	300 mm

Wymiar B	300 mm
Wysokość	60 mm

Rozstaw podpór 1,5 m	1,5 kN/m
Rozstaw podpór 1,75 m	1,25 kN/m

Rozstaw podpór 2,0 m	1 kN/m
Rozstaw podpór 2,5 m	0,5 kN/m

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	7,9867 kg CO2e / 1 Metr

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość blachy	Podtrzymanie funkcji	Kolor	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MKSMU 610 FS	3050 mm	100 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059230	m	3 m
MKSMU 615 FS	3050 mm	150 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059232	m	3 m
MKSMU 620 FS	3050 mm	200 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059234	m	3 m
MKSMU 630 FS	3050 mm	300 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059237	m	3 m
MKSMU 640 FS	3050 mm	400 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059239	m	3 m
MKSMU 650 FS	3050 mm	500 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059241	m	3 m
MKSMU 660 FS	3050 mm	600 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059243	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łuk 45° 60 FS	RB 45 630 FS	6036106	Sztuka	1 Sztuka
Łuk 90° 60 FS	RB 90 630 FS	6036566	Sztuka	1 Sztuka
Łuk regulowany 60 FS	RB W 630 FS	6037106	Sztuka	1 Sztuka
Dołączany trójnik rozgałęźny 60 FS	RAA 630 FS	6042117	Sztuka	1 Sztuka
Trójnik 60 FS	RT 630 FS	6038106	Sztuka	1 Sztuka
Czwórnik 60 FS	RK 630 FS	7027315	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 300 FS	6052304	m	3 m
Przegroda 60 FS	TSG 60 FS	6062068	m	3 m
