Koryto kablowe MKSU 60 FS 3000 | 100 | 1 | brak | Stal | cynkowana metodą Sendzimira
morepic-1 morepic-2 morepic-3

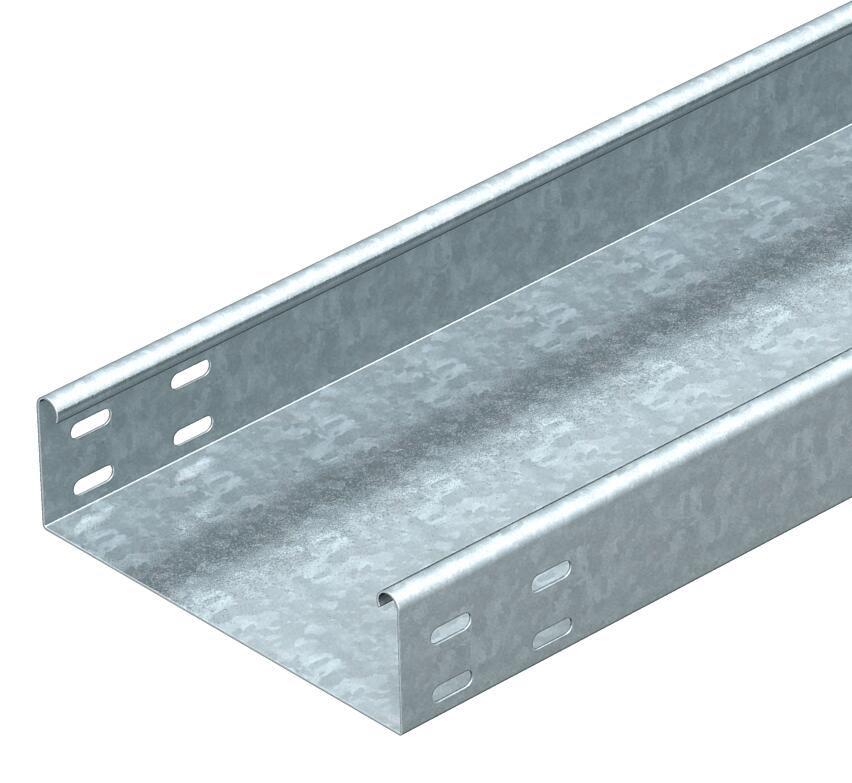

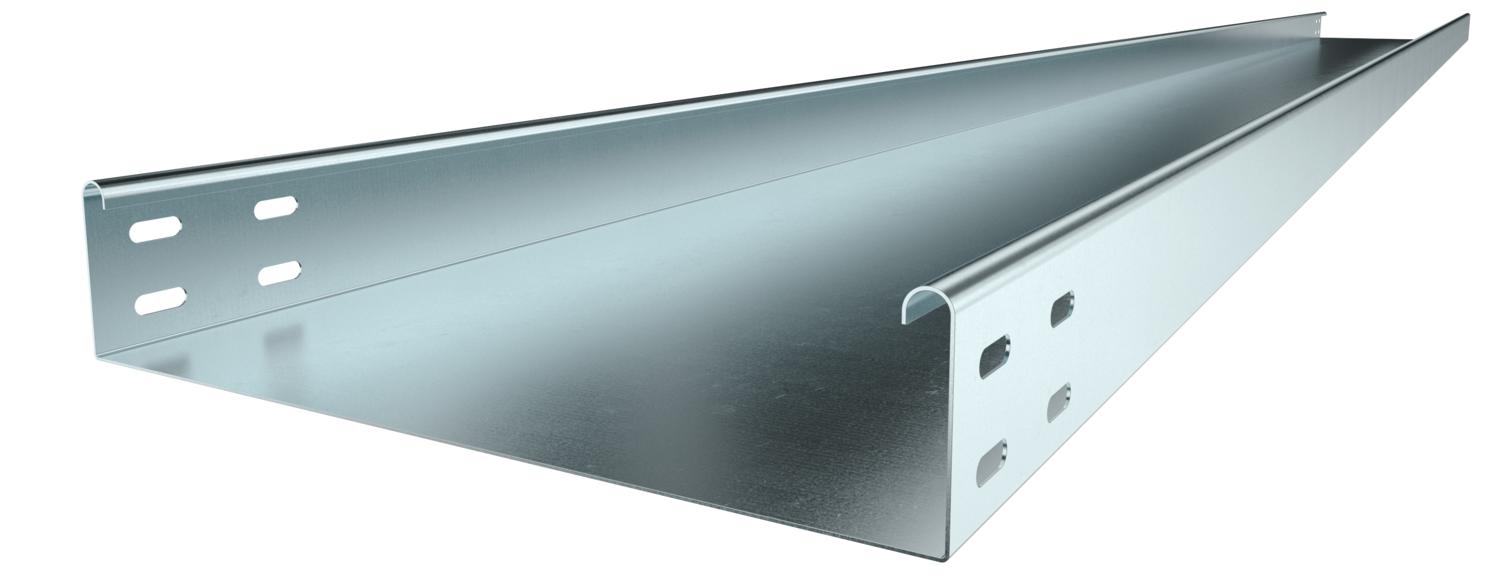

Koryto kablowe MKSU 60 FS

Nr kat. 6063160 | EAN 4012196063611

3000 mm
1 mm
brak
Stal
cynkowana metodą Sendzimira
Opis produktu
Opis produktu
MKSU 60 = system średnio-ciężkich koryt kablowych, nieperforowanych, o wys. boku 60 mm. Łączniki wzdłużne w potrzebnej ilości należy zamawiać oddzielnie.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Korytko kablowe jest wyposażone z obydwu stron w perforację łączeniową.

  • Underwriters Laboratories Inc., USA & Kanada
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • Deklaracja środowiskowa produktu (EPD)
  • Ślad węglowy (PCF)
Dane techniczne

Dane techniczne

Grubość blachy 0,04 in
Grubość blachy 1 mm
Kolor cyjan
Materiał Stal
Perforacja boczna brak
Perforacja montażowa w dnie brak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 5800 mm²
Przekrój poprzeczny 58 cm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rysunek otworów NATO brak
Stal nierdzewna, wytrawiana brak
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak
Wymiar 60x100x3000
Wymiar 60 x 100
Z pokrywą brak

Wymiary

Długość 3000 mm
Długość 10 ft
Szerokość 100 mm
Szerokość 4 in
Wymiar B 100 mm
Wysokość 2 in
Wysokość 60 mm

Obciążenie

Rozstaw podpór 1,5 m 1,5 kN/m
Rozstaw podpór 1,75 m 1,25 kN/m
Rozstaw podpór 2,0 m 1 kN/m
Rozstaw podpór 2,5 m 0,5 kN/m

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP) 4,3222 kg CO₂e
Data pomiaru, wartość CO2 2025-05-21T00:00:00.000+0200
Declared Unit (LCA) Metr
Declared Unit Quantity (LCA) 1
Ślad węglowy CO2 (GWP) od kołyski po bramę 4,3222 kg CO2e / 1 Metr

Dane techniczne

Wykres obciążenia korytka kablowego typu MKSU 60 FS FT

Wykres obciążenia korytka kablowego typu MKSU 60 FS FT
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
MKSU 610 FS 3000 mm 100 mm 1 mm brak Stal cynkowana metodą Sendzimira 6063160
3 m
MKSU 615 FS 3000 mm 150 mm 1 mm brak Stal cynkowana metodą Sendzimira 6063179
3 m
MKSU 620 FS 3000 mm 200 mm 1 mm brak Stal cynkowana metodą Sendzimira 6063187
3 m
MKSU 630 FS 3000 mm 300 mm 1 mm brak Stal cynkowana metodą Sendzimira 6063209
3 m
MKSU 640 FS 3000 mm 400 mm 1 mm brak Stal cynkowana metodą Sendzimira 6063225
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS Łącznik wzdłużny FS RLVK 60 FS 6067093
10 Sztuka
Listwa stykowa FS Listwa stykowa FS SSLB 100 FS 7070205
20 Sztuka
Łuk 45° 60 FS Łuk 45° 60 FS RB 45 610 FS 6036100
1 Sztuka
Łuk 90° 60 FS Łuk 90° 60 FS RB 90 610 FS 6036560
1 Sztuka
Łuk regulowany 60 FS Łuk regulowany 60 FS RB W 610 FS 6037100
1 Sztuka
Dołączany trójnik rozgałęźny 60 FS Dołączany trójnik rozgałęźny 60 FS RAA 610 FS 6042111
1 Sztuka
Trójnik 60 FS Trójnik 60 FS RT 610 FS 6038100
1 Sztuka
Czwórnik 60 FS Czwórnik 60 FS RK 610 FS 7027311
1 Sztuka
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 100 FS 6052096
3 m
Przegroda 60 FS Przegroda 60 FS TSG 60 FS 6062068
3 m
