Koryto kablowe MKSU 60 FS 3000 | 150 | 1 | brak | Stal | cynkowana metodą Sendzimira

Koryto kablowe MKSU 60 FS

Nr kat. 6063179 | EAN 4012196394630

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość blachy	1 mm

Podtrzymanie funkcji	brak

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

MKSU 60 = system średnio-ciężkich koryt kablowych, nieperforowanych, o wys. boku 60 mm. Łączniki wzdłużne w potrzebnej ilości należy zamawiać oddzielnie.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Korytko kablowe jest wyposażone z obydwu stron w perforację łączeniową.

Dane techniczne

Dane techniczne

Grubość blachy	1 mm
Grubość blachy	0,04 in
Kolor	cyjan
Materiał	Stal
Perforacja boczna	brak
Perforacja montażowa w dnie	brak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	88 cm²
Przekrój poprzeczny	8800 mm²

Rodzaj złącza kablowego systemu nośnego	przykręcane
Rysunek otworów NATO	brak
Stal nierdzewna, wytrawiana	brak
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	bez łącznika
Wykonanie szerokorozpiętościowe	brak
Wymiar	60x150x3000
Wymiar	60 x 150
Z pokrywą	brak

Wymiary

Długość	10 ft
Długość	3000 mm
Szerokość	6 in
Szerokość	150 mm

Wymiar B	150 mm
Wysokość	60 mm
Wysokość	2 in

Obciążenie

Rozstaw podpór 1,5 m	1,5 kN/m
Rozstaw podpór 1,75 m	1,25 kN/m

Rozstaw podpór 2,0 m	1 kN/m
Rozstaw podpór 2,5 m	0,5 kN/m

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	5,2008 kg CO₂e
Data pomiaru, wartość CO2	2025-05-21T00:00:00.000+0200
Declared Unit (LCA)	Metr

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	5,2008 kg CO2e / 1 Metr

Dane techniczne

Wykres obciążenia korytka kablowego typu MKSU 60 FS FT

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość blachy	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MKSU 610 FS	3000 mm	100 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6063160	m	3 m
MKSU 615 FS	3000 mm	150 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6063179	m	3 m
MKSU 620 FS	3000 mm	200 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6063187	m	3 m
MKSU 630 FS	3000 mm	300 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6063209	m	3 m
MKSU 640 FS	3000 mm	400 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6063225	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS	RLVK 60 FS	6067093	Sztuka	10 Sztuka

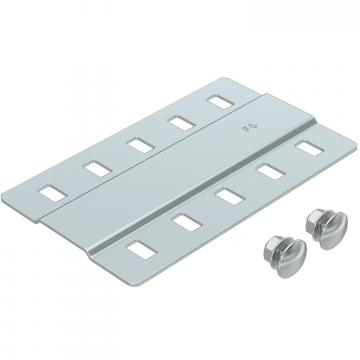

Listwa stykowa FS	SSLB 150 FS	7070209	Sztuka	20 Sztuka
Łuk 45° 60 FS	RB 45 615 FS	6036102	Sztuka	1 Sztuka
Łuk 90° 60 FS	RB 90 615 FS	6036562	Sztuka	1 Sztuka
Łuk regulowany 60 FS	RB W 615 FS	6037102	Sztuka	1 Sztuka
Dołączany trójnik rozgałęźny 60 FS	RAA 615 FS	6042113	Sztuka	1 Sztuka
Trójnik 60 FS	RT 615 FS	6038102	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 150 FS	6052150	m	3 m
Przegroda 60 FS	TSG 60 FS	6062068	m	3 m
