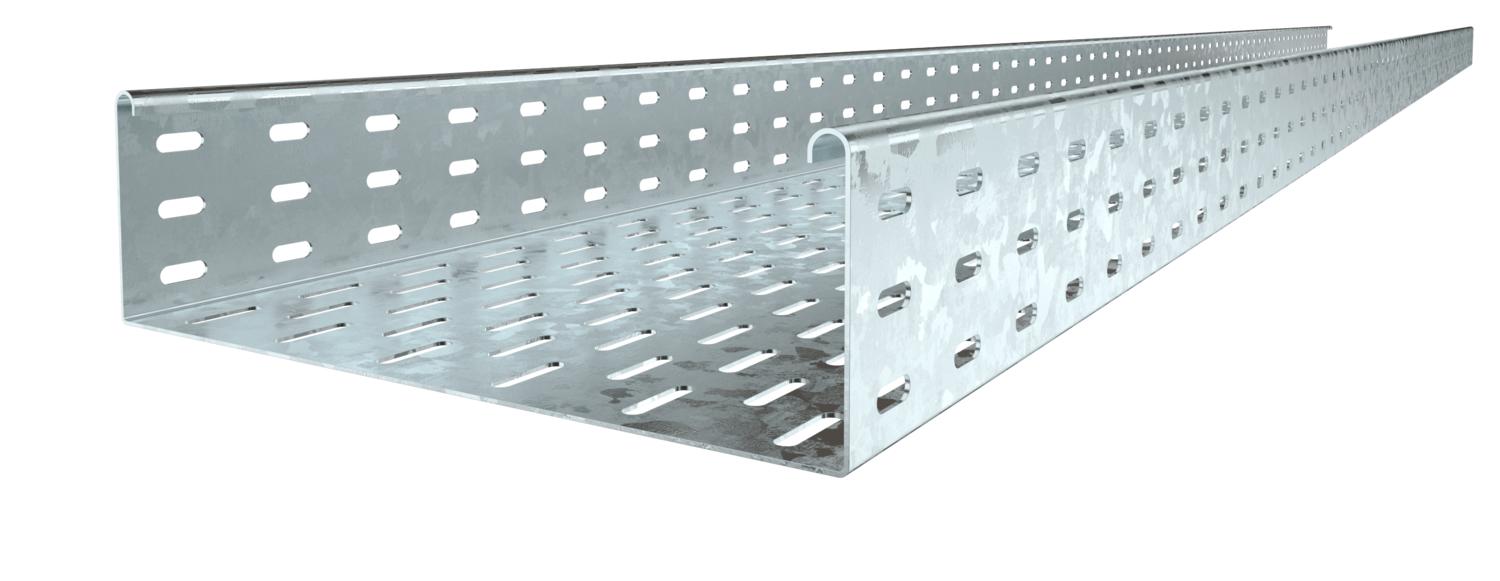

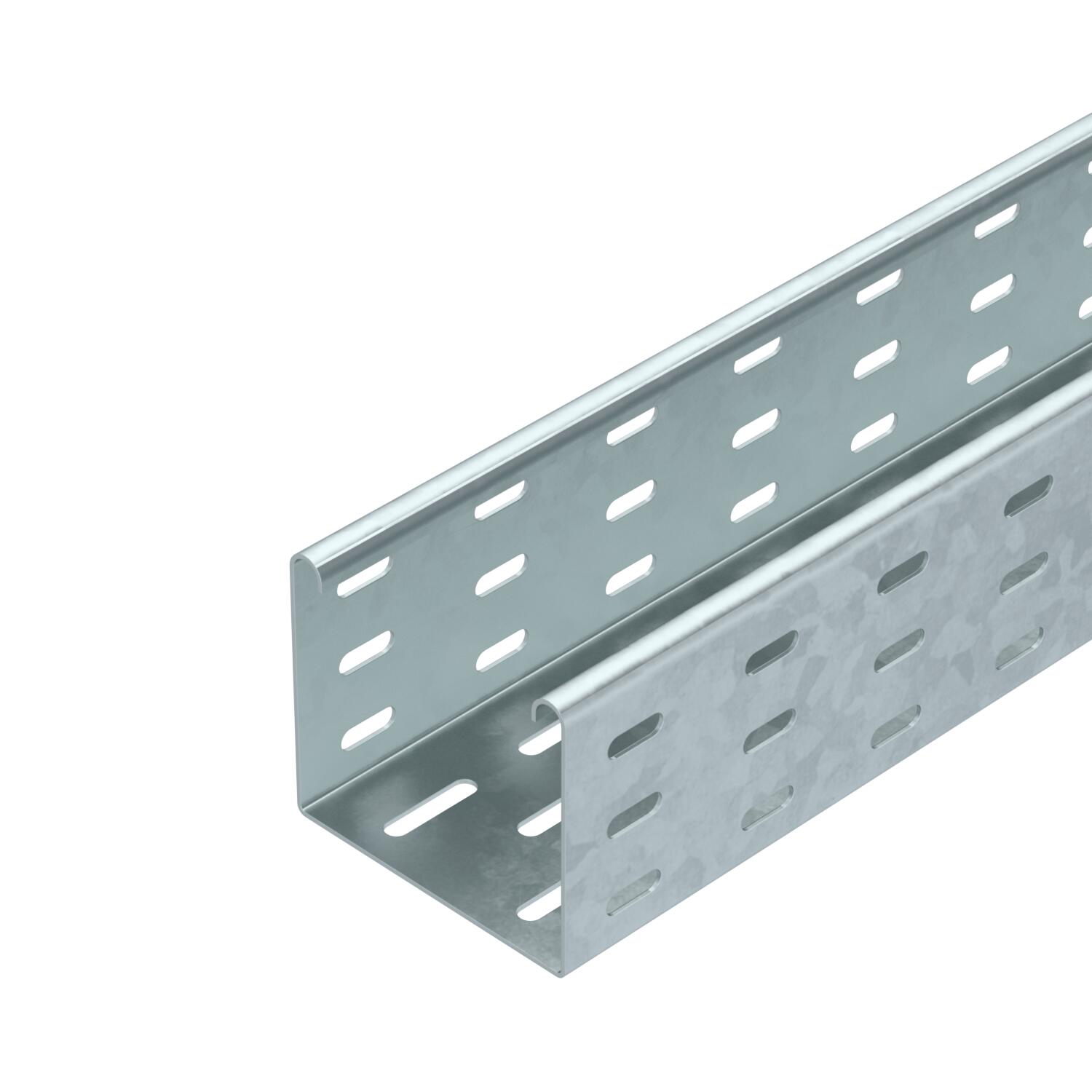

Koryto kablowe SKS 85 FT

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość blachy	1,5 mm

Podtrzymanie funkcji	brak

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

SKS 85 = System ciężkich koryt kablowych, o wysokości boku 85 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Grubość blachy	0,6 in
Grubość blachy	1,5 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	83 cm²
Przekrój poprzeczny	8300 mm²
Rodzaj złącza kablowego systemu nośnego	przykręcane

Rysunek otworów NATO	brak
Seria produktu	Seria SKS
Stal nierdzewna, wytrawiana	brak
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	bez łącznika
Wykonanie szerokorozpiętościowe	brak

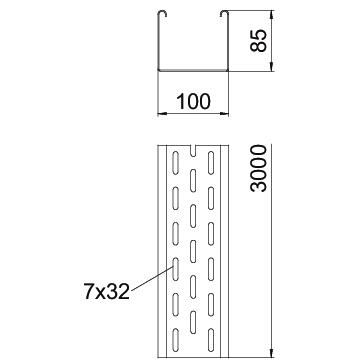

Wymiar	85 x 100
Wymiar	85x100x3000
Z pokrywą	brak
Zgodny z RoHS	tak

Rozstaw podpór 1,5 m	2,8 kN/m
Rozstaw podpór 2,0 m	2,25 kN/m

Rozstaw podpór 2,5 m	1,5 kN/m
Rozstaw podpór 3,0 m	0,75 kN/m

Declared Unit Quantity	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	7,5243 kg CO2e / 1 Metr

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Grubość blachy	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
SKS 810 FT	3000 mm	100 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6058620	m	3 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6058647	m	3 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6058663	m	3 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6058698	m	3 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6058728	m	3 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6058744	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy 85 FT	RLVL 85 FT	6067816	Sztuka	10 Sztuka
Pokrywka z blokadą obrotową FT	DRL 100 FT	6051340	m	3 m

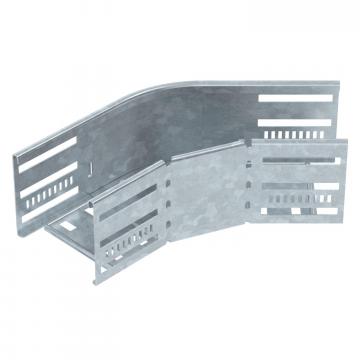

Łuk 45° 85 FT	RB 45 810 FT	6036230	Sztuka	1 Sztuka

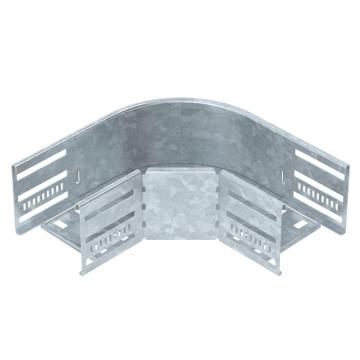

Łuk 90° 85 FT	RB 90 810 FT	6036712	Sztuka	1 Sztuka
Łuk regulowany 85 FT	RB W 810 FT	6037220	Sztuka	1 Sztuka

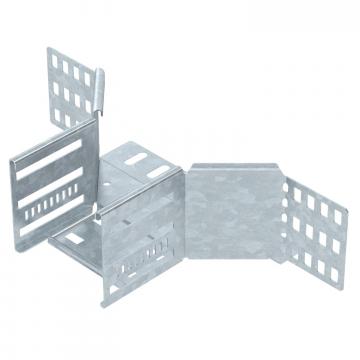

Trójnik dostawny 60 FT	RAA 810 FT	6042231	Sztuka	1 Sztuka

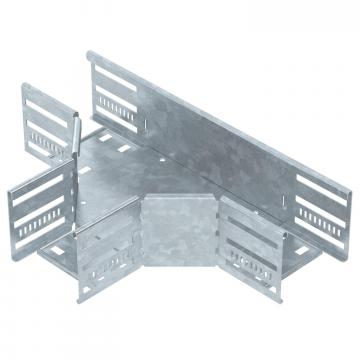

Trójnik 85 FT	RT 810 FT	6038230	Sztuka	1 Sztuka

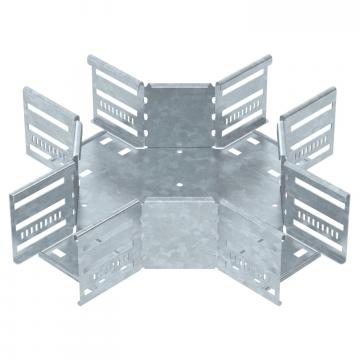

Czwórnik 85 FT	RK 810 FT	7027431	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym DD	DRL 100 DD	6052703	m	3 m
Przegroda 85 DD	TSG 85 DD	6062331	m	3 m
Łuk 90° 85 FT	RB 90 810 FT	7126127	Sztuka	1 Sztuka
