Koryto kablowe SKS 85 FT 3000 | 300 | 1,5 | brak | Stal | cynkowana metodą zanurzeniową
morepic-1 morepic-2 morepic-3 video-1

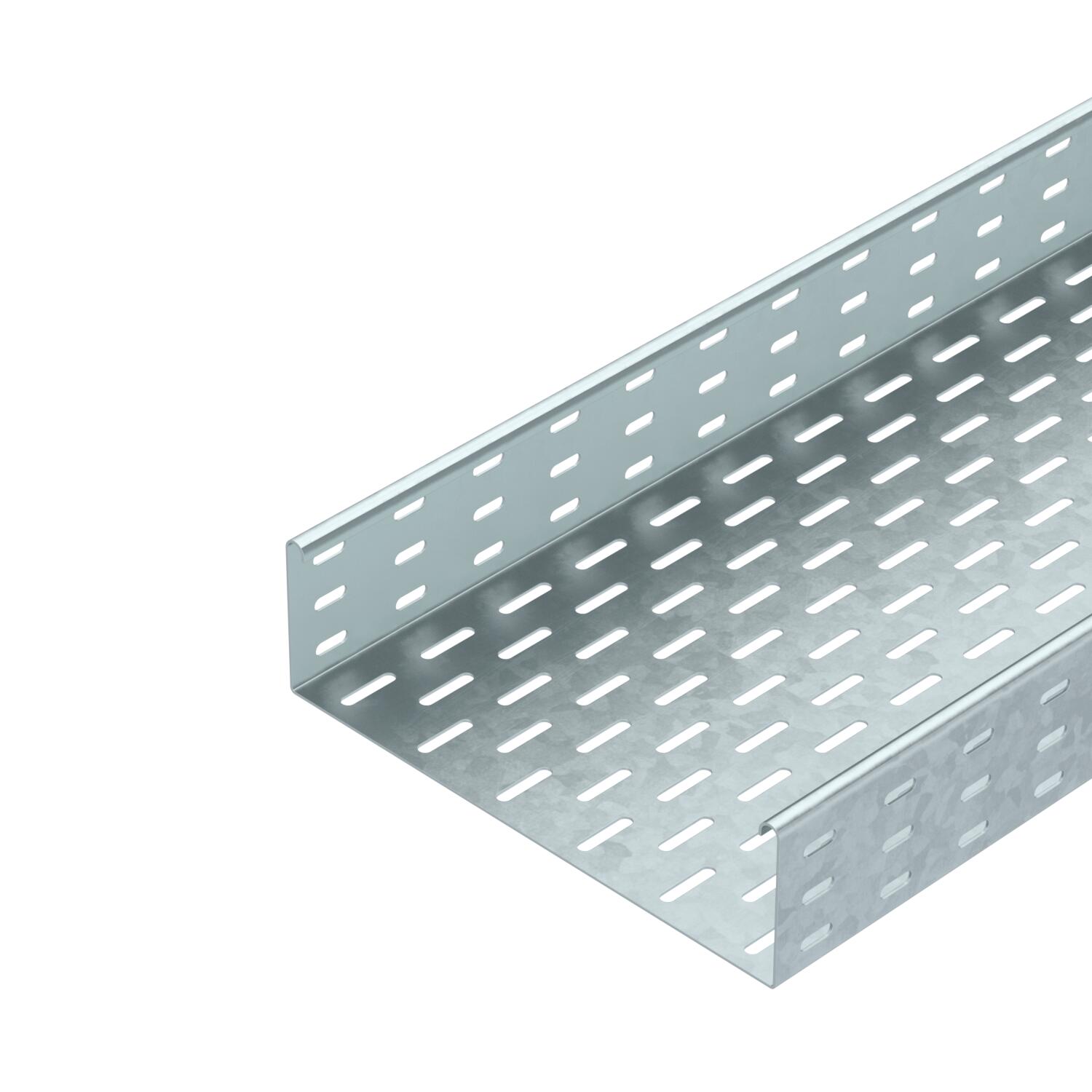

Koryto kablowe SKS 85 FT

Nr kat. 6058663 | EAN 4012196061570

3000 mm
1,5 mm
brak
Stal
cynkowana metodą zanurzeniową
Opis produktu
Opis produktu
SKS 85 = System ciężkich koryt kablowych, o wysokości boku 85 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 3000 mm
Długość 10 ft
Grubość blachy 0,6 in
Grubość blachy 1,5 mm
Kolor cyjan
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Przekrój poprzeczny 25300 mm²
Przekrój poprzeczny 253 cm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 1,5 m 2,8 kN/m
Rozstaw podpór 2,0 m 2,25 kN/m
Rozstaw podpór 2,5 m 1,5 kN/m
Rozstaw podpór 3,0 m 0,75 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 12,8747 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 300 mm
Szerokość 12 in
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak

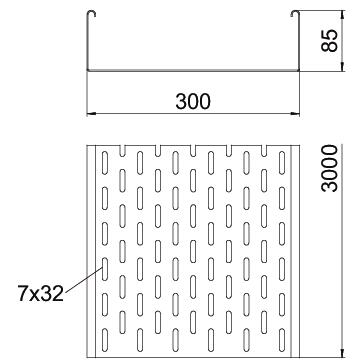

Wymiar 85 x 300
Wymiar 85x300x3000
Wymiar B 300 mm
Wysokość 3 in
Wysokość 85 mm
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typ SKS 85

Wykres obciążenia koryta kablowego typ SKS 85
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
SKS 810 FT 3000 mm 100 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6058620
3 m
SKS 820 FT 3000 mm 200 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6058647
3 m
SKS 830 FT 3000 mm 300 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6058663
3 m
SKS 840 FT 3000 mm 400 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6058698
3 m
SKS 850 FT 3000 mm 500 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6058728
3 m
SKS 860 FT 3000 mm 600 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6058744
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy FT Łącznik wzdłużno-kątowy FT RLVL 85 FT 6067816
10 Sztuka
Pokrywka z blokadą obrotową FT Pokrywka z blokadą obrotową FT DRL 300 FT 6051383
3 m

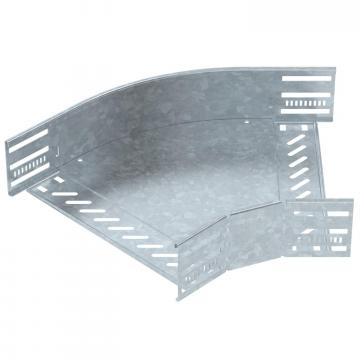

Łuk 45° 85 FT Łuk 45° 85 FT RB 45 830 FT 6036234
1 Sztuka

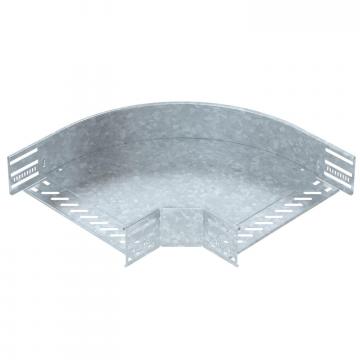

Łuk 90° 85 FT Łuk 90° 85 FT RB 90 830 FT 6036716
1 Sztuka

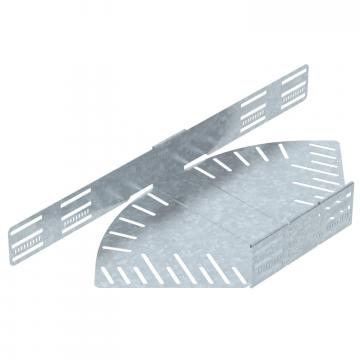

Łuk regulowany 85 FT Łuk regulowany 85 FT RB W 830 FT 6037225
1 Sztuka

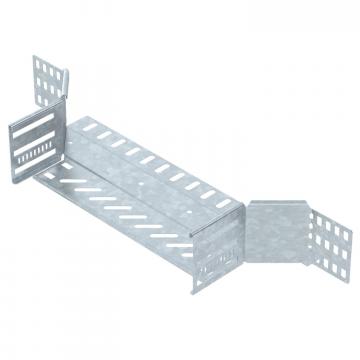

Trójnik dostawny 60 FT Trójnik dostawny 60 FT RAA 830 FT 6042235
1 Sztuka

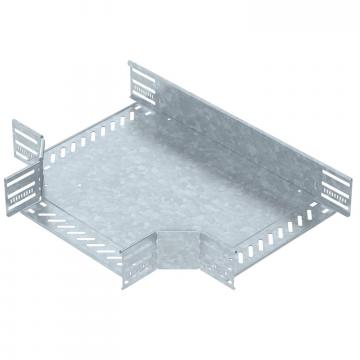

Trójnik 85 FT Trójnik 85 FT RT 830 FT 6038234
1 Sztuka

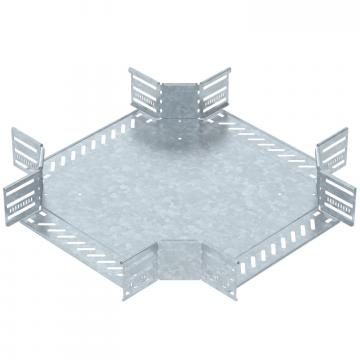

Czwórnik 85 FT Czwórnik 85 FT RK 830 FT 7027435
1 Sztuka
Pokrywa z ryglem obrotowym DD Pokrywa z ryglem obrotowym DD DRL 300 DD 6052712
3 m
Przegroda 85 DD Przegroda 85 DD TSG 85 DD 6062331
3 m
