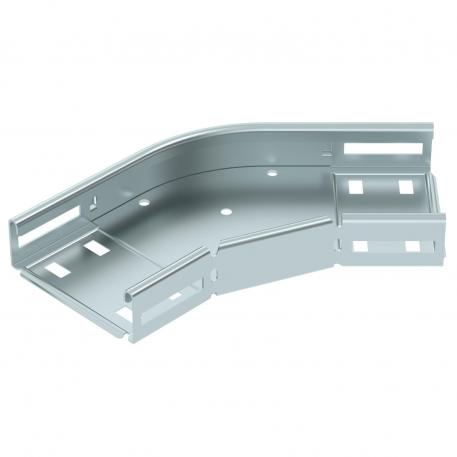

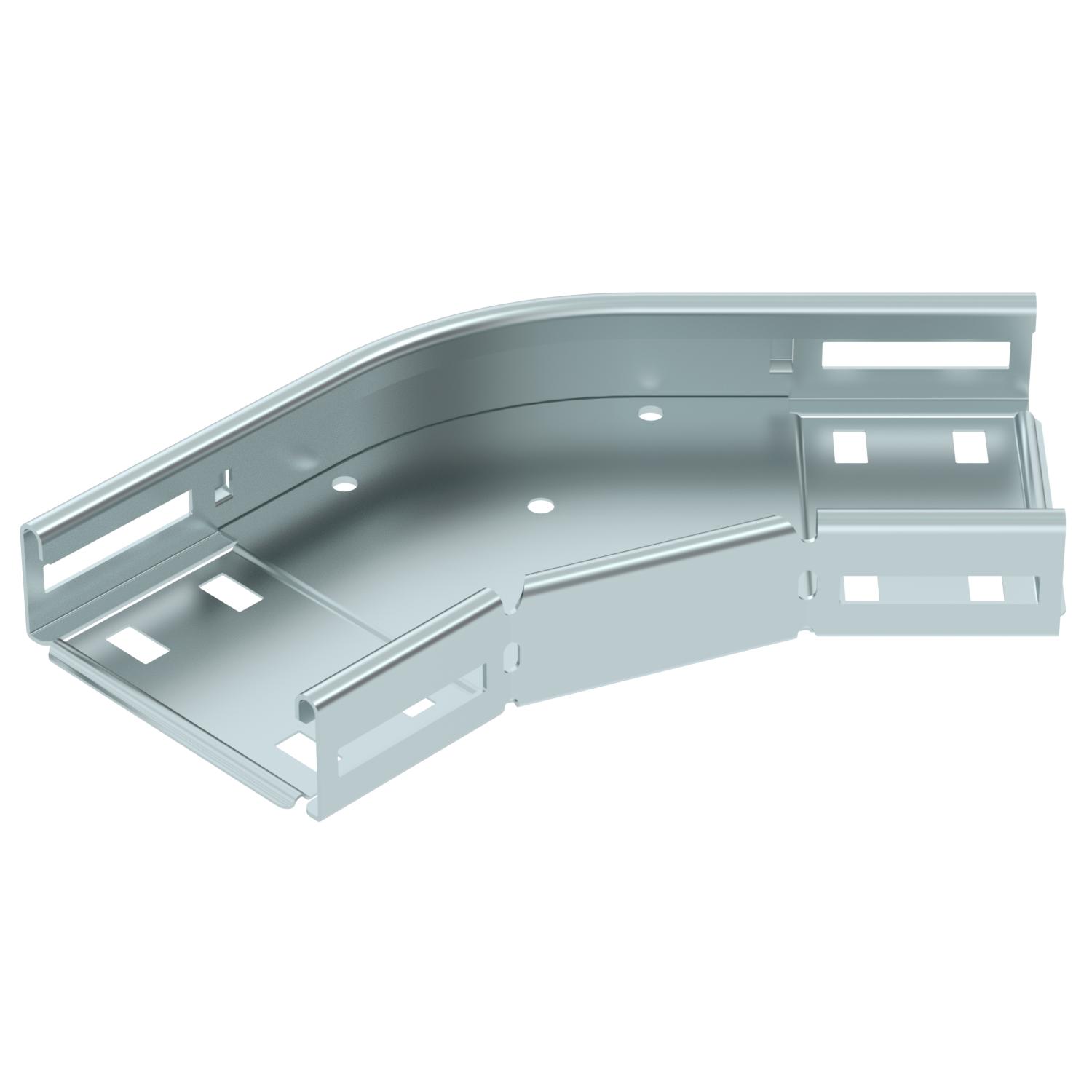

Łuk 45° 35 FS
Nr kat. 6036000 | EAN 4012197345075
- Opis produktu
-
Opis produktuŁuk 45° do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych korytek kablowych, wysokość boku 35 mm. Montaż bezśrubowy za dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Do użytku w pomieszczeniach. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne
Grubość blachy 0,8 mm Grubość boku 1,25 mm Grubość materiału, dna 0,8 mm Kolor cyjan Materiał Stal Model Łuk sztywny Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Rodzaj złącza kablowego systemu nośnego przykręcane Rysunek otworów NATO brak Ślad węglowy CO2 (GWP) od kołyski po bramę 1,2183 kg CO2e / 1 Sztuka Stal nierdzewna, wytrawiana brak Szerokość 100 mm Wersja połączenia zintegrowany łącznik Wygięcie (kąt) 45° Wykonanie szerokorozpiętościowe brak Wymiar 35x100 Wymiar B 100 mm Wysokość 35 mm Z pokrywą brak Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 6 St. Zmiana kierunku poziomy - Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa łuku 45° FS
RBD 45 100 FS 6036400 1 Sztuka - Do pobrania
-
Karta danych technicznych RB 45 310 FS / 6036000 , 0.19MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE RB 45 310 FS / 6036000 , 0.13MB , pdfBrytyjska Deklaracja Zgodności RB 45 310 FS / 6036000 , 0.09MB , pdfREACH Deklaracja zgodności RB 45 310 FS / 6036000 , 0.12MB , pdfRoHS Deklaracja zgodności RB 45 310 FS / 6036000 , 0.13MB , pdfInstrukcja montażu Latchable Magic cable tray systems , 12.33MB , pdfInstrukcja montażu General information on the mounting , 2.65MB , pdf
