Uwaga: ten artykuł został wycofany.
Aktualny produkt znajdziesz tutaj: 6036620 / Łuk 90° 60 A2
Łuk 90° 60 A2
Nr kat. 7134122 | EAN 4012196820870
- Opis produktu
-
Opis produktuŁuk 90°, poziomy, do wszystkich typów koryt o wys. boku 60 mm.

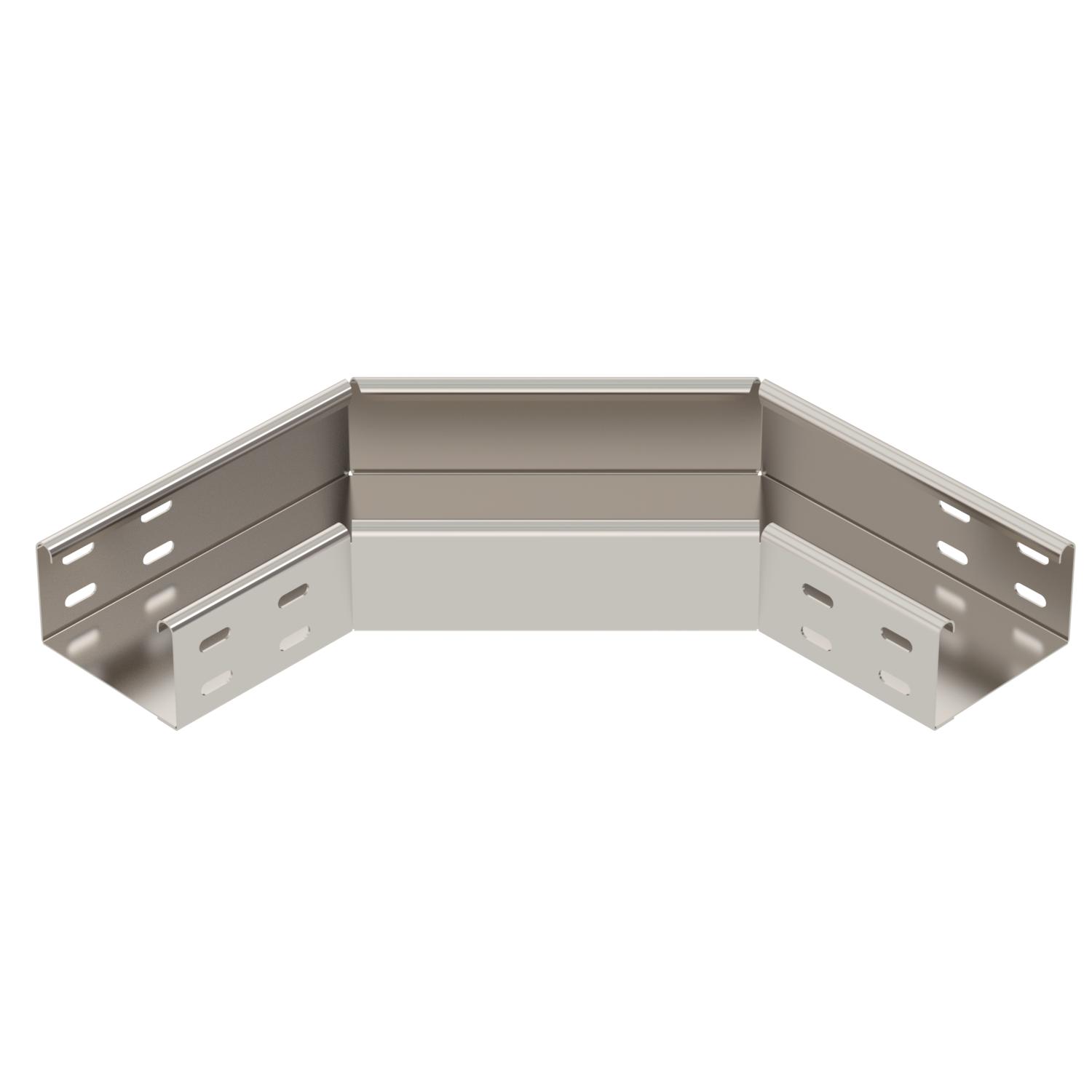

Szerokość 100 mm jest w wersji prostokątnej i nie odpowiada przykładowi pokazanemu na zdjęciu.
-
- Dane techniczne
-
Dane techniczne

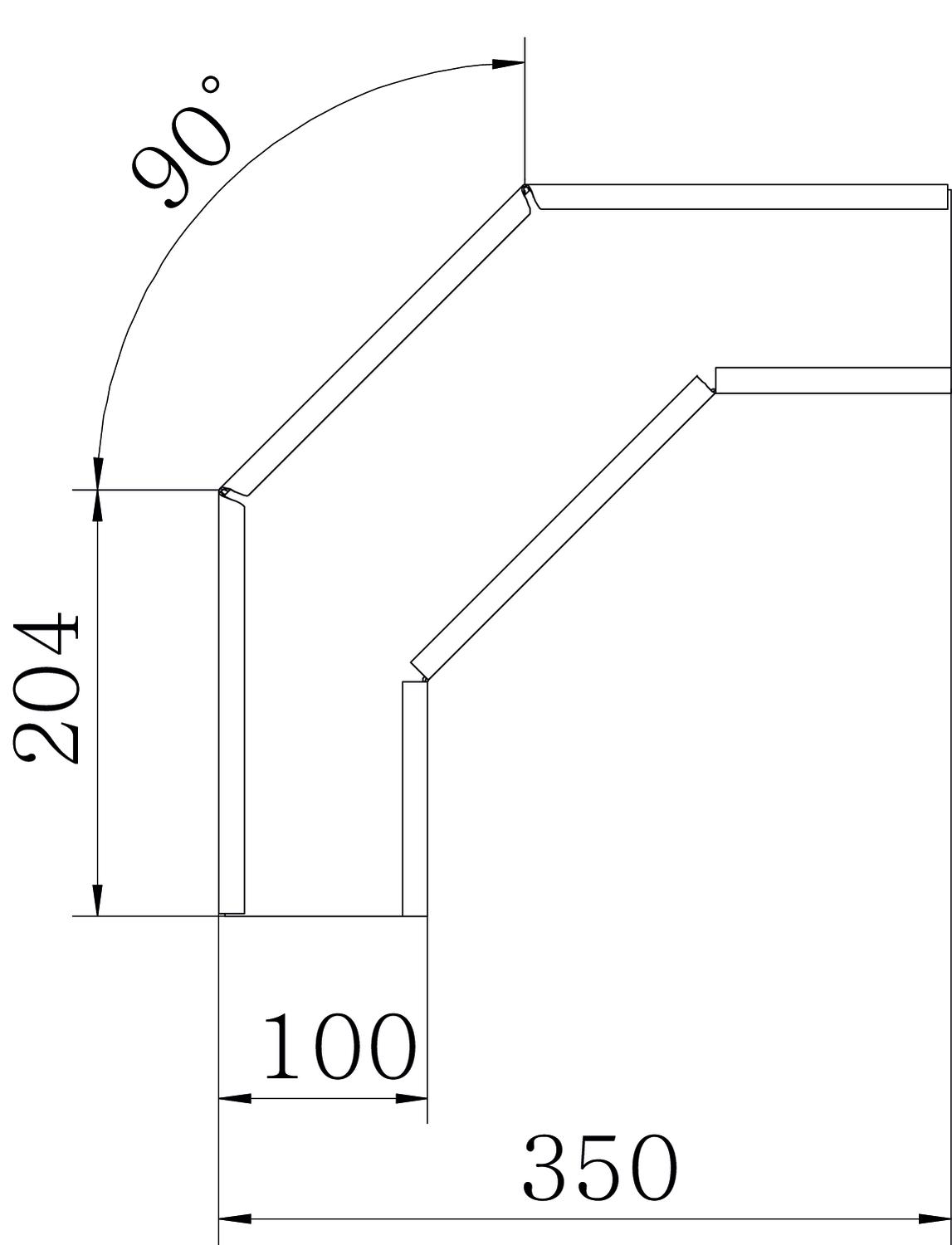

Grubość blachy 1 mm Materiał stal nierdzewna 1.4301 Perforacja boczna brak Perforacja montażowa w dnie brak Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Rodzaj złącza kablowego systemu nośnego przykręcane Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Szerokość 4 in Szerokość 100 mm Wersja połączenia dostarczony łącznik Wygięcie (kąt) 90° Wykonanie szerokorozpiętościowe brak Wymiar 60x100 Wymiar B 100 mm Wymiar R 50 mm Wysokość 60 mm Wysokość 2 in Zmiana kierunku poziomy - Wszystkie typy
- Do pobrania
-
Karta danych technicznych RB 90 610 A2 / 7134122 , 0.19MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE RB 90 610 A2 / 7134122 , 0.13MB , pdfREACH Deklaracja zgodności RB 90 610 A2 / 7134122 , 0.12MB , pdfRoHS Deklaracja zgodności RB 90 610 A2 / 7134122 , 0.12MB , pdfInstrukcja montażu General information on the mounting , 2.65MB , pdfInstrukcja montażu Instrukcja montażu przykręcanych systemów korytek kablowych , 9.41MB , pdf
