Łuk regulowany 110 FT
Nr kat. 6037322 | EAN 4012197341985
- Opis produktu
-

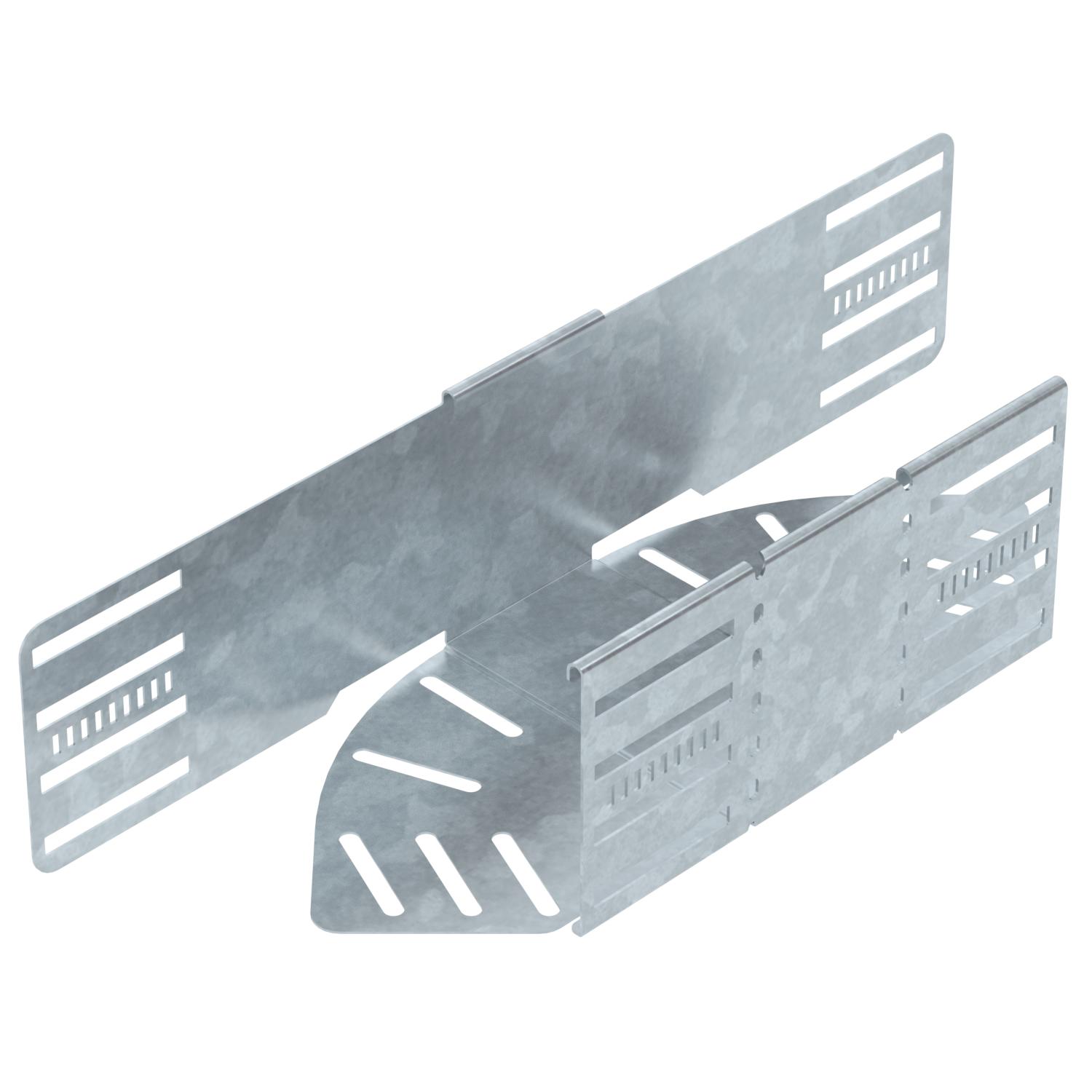

Opis produktuŁuk regulowany do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych koryt kablowych, wysokość boku 110 mm. Regulowany kąt od 0 do 90°. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Może być stosowany wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne
Grubość blachy 1 mm Grubość boku 1,25 mm Grubość materiału, dna 1 mm Kolor cyjan Materiał Stal Model Łuk sztywny Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Rodzaj złącza kablowego systemu nośnego wersja przykręcana/zaciskana Rysunek otworów NATO brak Seria produktu Seria MKSM, Seria MKS, Seria SKSM, Seria SKS Stal nierdzewna, wytrawiana brak Wersja połączenia zintegrowany łącznik Wygięcie (kąt) przestawiana Wykonanie szerokorozpiętościowe brak Wymiar 110x150 Z pokrywą brak Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 18 St. Zgodny z RoHS tak Zmiana kierunku poziomy Wymiary

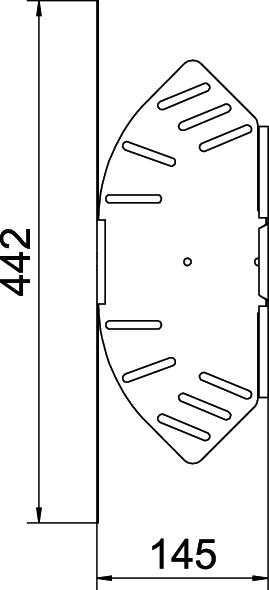

Szerokość 150 mm Wymiar B 150 mm Wymiar L 442 mm Wysokość 110 mm Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,8418 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit szt. Declared Unit Quantity 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 2,8418 kg CO2e / 1 Sztuka - Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa łuku regulowanego DD
RBD W 150 DD 6037542 1 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zespół mocowania podwójnego zacisku A2
DOP A2 6035998 10 Sztuka
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
Karta danych technicznych RB W 115 FT / 6037322 , 0.24MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE RB W 115 FT / 6037322 , 0.13MB , pdfBrytyjska Deklaracja Zgodności RB W 115 FT / 6037322 , 0.09MB , pdfREACH Deklaracja zgodności RB W 115 FT / 6037322 , 0.12MB , pdfRoHS Deklaracja zgodności RB W 115 FT / 6037322 , 0.13MB , pdfInstrukcja montażu Latchable Magic cable tray systems , 11.83MB , pdfInstrukcja montażu General information on the mounting , 2.65MB , pdfInstrukcja montażu Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
