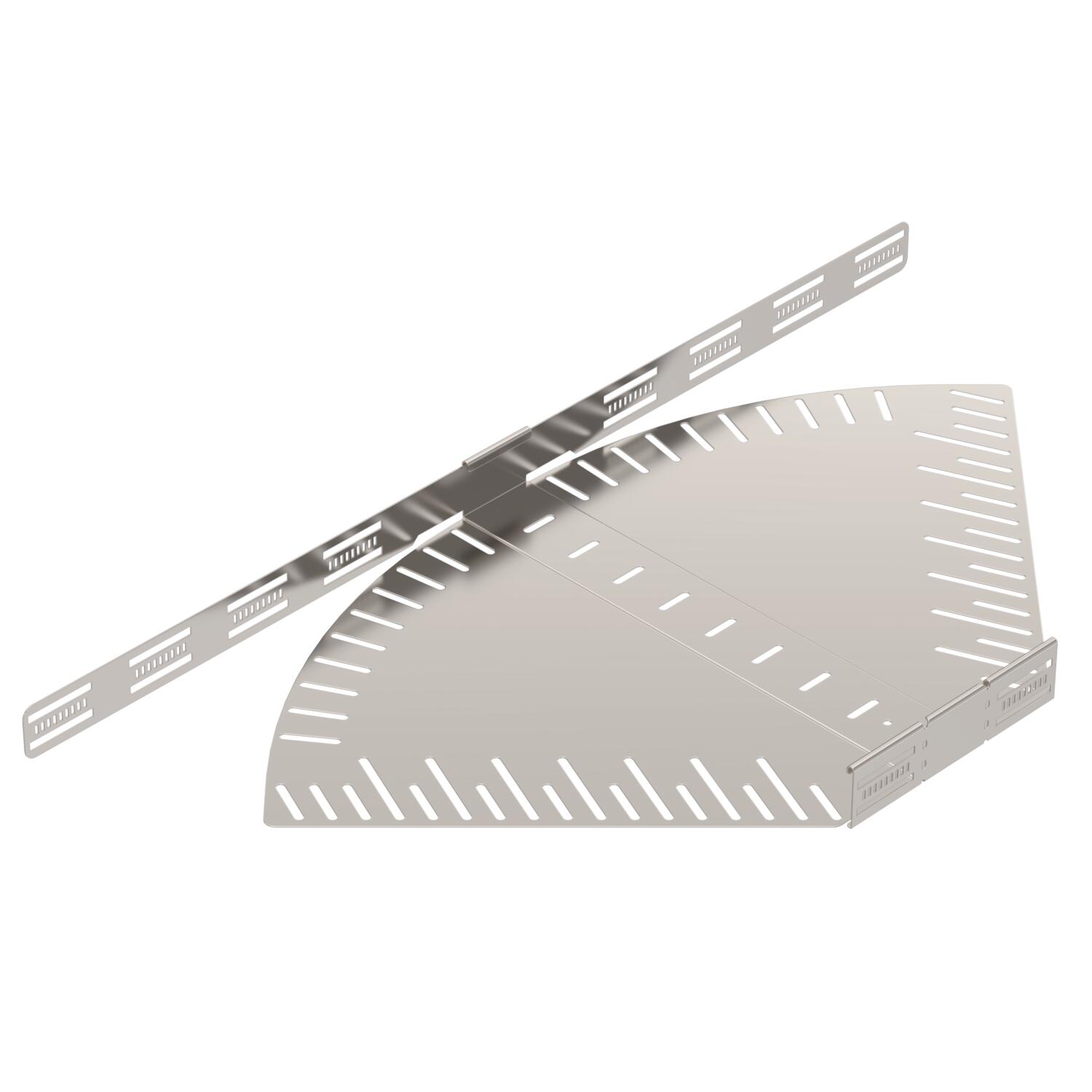

Łuk regulowany 60 A4
Nr kat. 6037180 | EAN 4012197341527
- Opis produktu
-
Opis produktuŁuk regulowany do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych koryt kablowych, wysokość boku 60 mm. Regulowany kąt od 0 do 90°. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Może być stosowany wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne

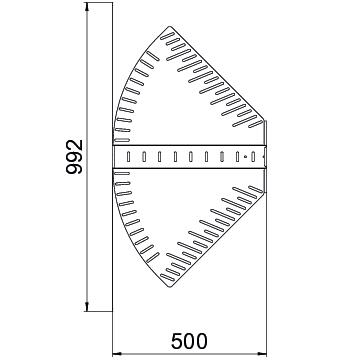

Grubość blachy 1,25 mm Grubość boku 1,25 mm Grubość materiału, dna 1,25 mm Kolor stal szlachetna Materiał Stal nierdzewna 1.4571 Model Uchwyt przegubowy_kompletny Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Rodzaj złącza kablowego systemu nośnego przykręcane Rysunek otworów NATO brak Ślad węglowy CO2 (GWP) od kołyski po bramę 32,4807 kg CO2e / 1 Sztuka Stal nierdzewna, wytrawiana brak Szerokość 500 mm Wersja połączenia zintegrowany łącznik Wygięcie (kąt) przestawiana Wykonanie szerokorozpiętościowe brak Wymiar 60x500 Wymiar B 500 mm Wymiar L 992 mm Wysokość 60 mm Z pokrywą brak Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 16 St. Zmiana kierunku poziomy - Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

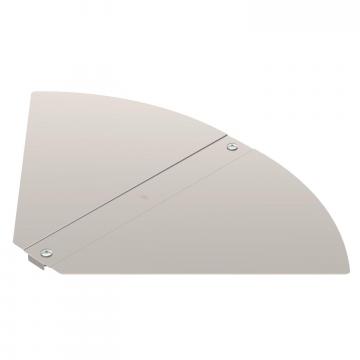

Pokrywa łuku regulowanego A4
RBD W 500 A4 6037580 1 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba grzybkowa z nakrętką kombi A4
FRSB 6x12 A4 6406142 100 Sztuka - Do pobrania
-
Karta danych technicznych RB W 650 A4 / 6037180 , 0.20MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE RB W 650 A4 / 6037180 , 0.13MB , pdfBrytyjska Deklaracja Zgodności RB W 650 A4 / 6037180 , 0.09MB , pdfREACH Deklaracja zgodności RB W 650 A4 / 6037180 , 0.12MB , pdfRoHS Deklaracja zgodności RB W 650 A4 / 6037180 , 0.13MB , pdfInstrukcja montażu Latchable Magic cable tray systems , 12.33MB , pdfInstrukcja montażu General information on the mounting , 2.65MB , pdf
