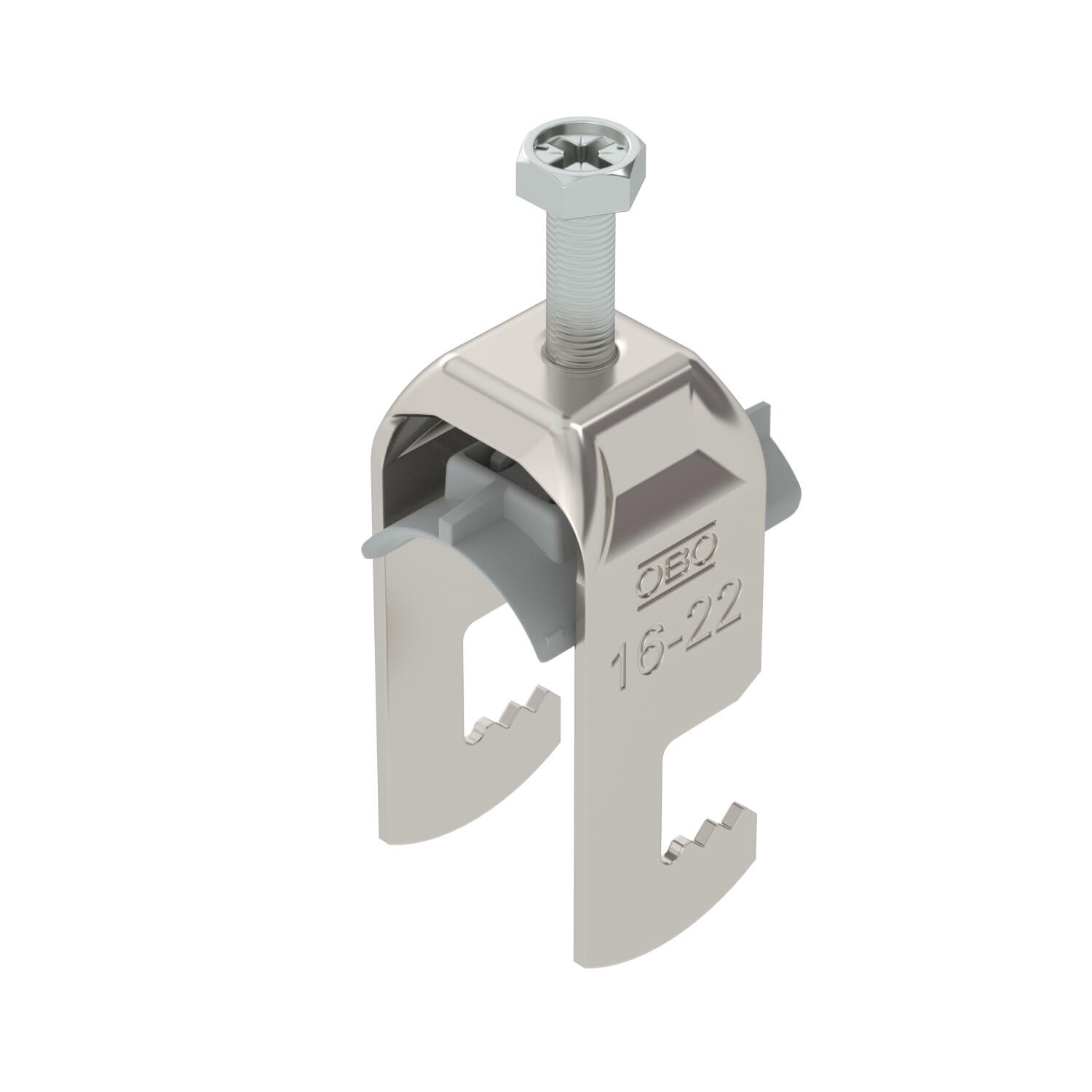

Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, plastikowa wanienka dociskowa, A2 16 | 22 | 3

Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, plastikowa wanienka dociskowa, A2

Nr kat. 1188267 | EAN 4012197416324

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania	3 Nm

Opis produktu

Opis produktu

Obejma kabłąkowa, ze stopką typu F, plastikowa wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu 1 pojedynczego kabla na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym. Nadaje się do montażu wewnątrz i na zewnątrz. Zalecane jest użycie dodatkowej wanienki dociskowej.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	22 mm
do średnicy rury min.	16 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	22,5 mm
Długość, wymiar zewnętrzny	34 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Maks. moment dokręcania	3 Nm
Materiał	stal nierdzewna 1.4301
Powierzchnia	pusty, po obróbce
Sposób montażu	płaski profil

Szerokość	27 mm
Wielkość szczeliny	10 mm
Wymiar	16-22mm

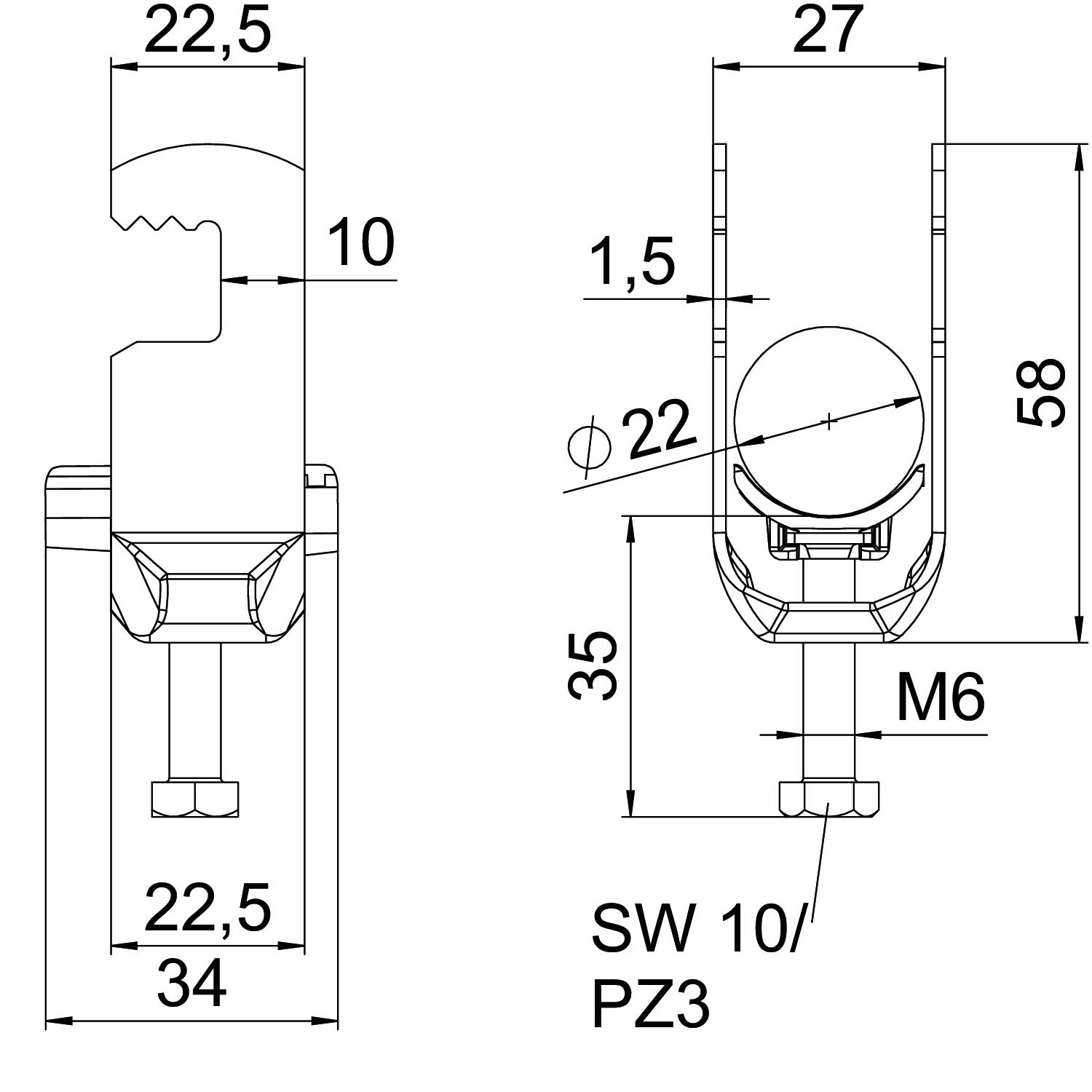

Wymiar A	22,5 mm
Wymiar B	27 mm
Wymiar C	34 mm
Wymiar G (mm)	M6
Wymiar H	58 mm
Wymiar L	35 mm
Wymiar t	1,5 mm
Wysokość	58 mm
Zakres mocowania D maks.	22 mm
Zakres mocowania D min.	16 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-F1-K-12 A2	8 mm	12 mm	3 Nm	1188261	Sztuka	100 Sztuka
BS-F1-K-16 A2	12 mm	16 mm	3 Nm	1188264	Sztuka	100 Sztuka
BS-F1-K-22 A2	16 mm	22 mm	3 Nm	1188267	Sztuka	100 Sztuka
BS-F1-K-28 A2	22 mm	28 mm	3 Nm	1188270	Sztuka	100 Sztuka
BS-F1-K-34 A2	28 mm	34 mm	3 Nm	1188273	Sztuka	100 Sztuka
BS-F1-K-40 A2	34 mm	40 mm	3 Nm	1188276	Sztuka	100 Sztuka
