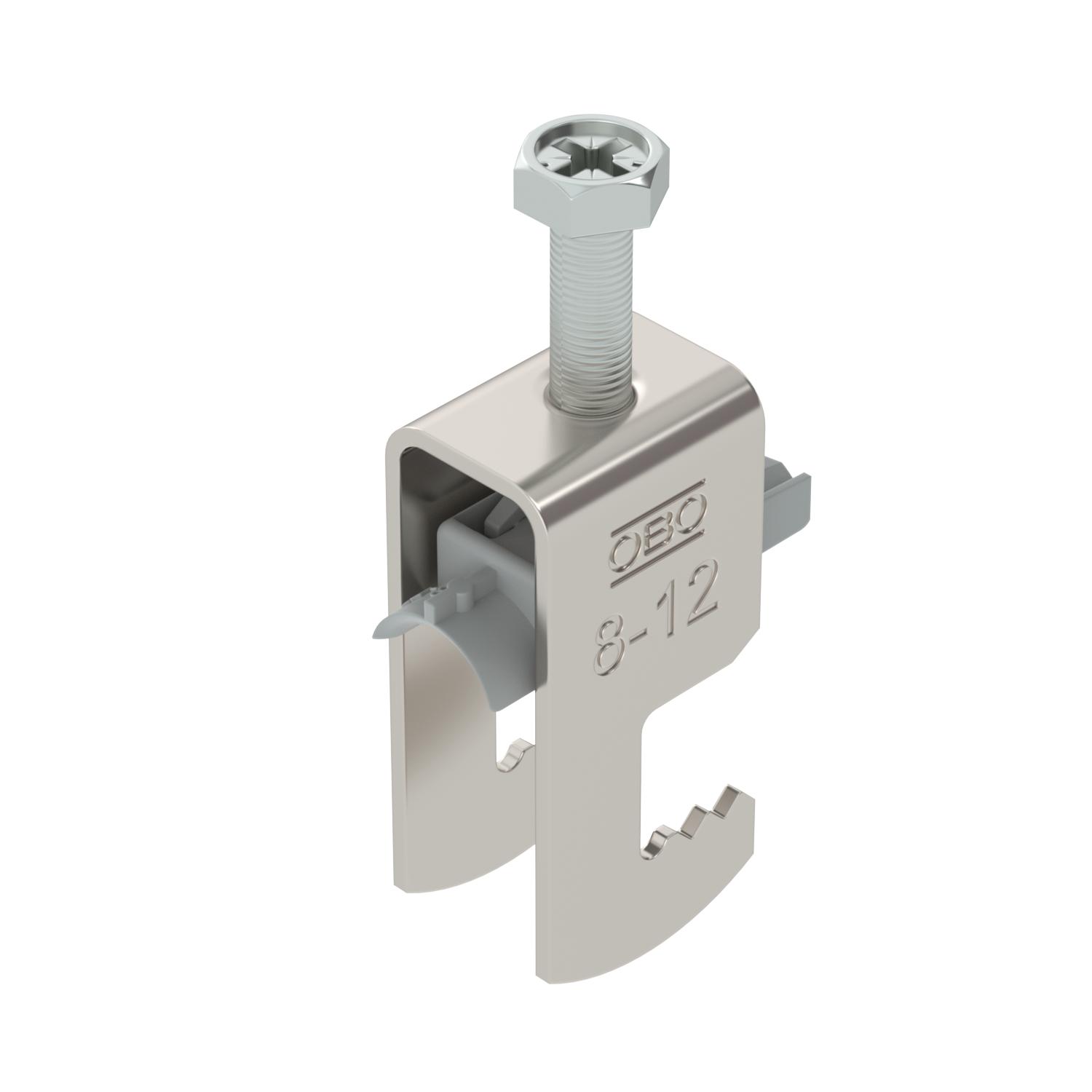

Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, plastikowa wanienka dociskowa, A2

Nr kat. 1188261 | EAN 4012197416263

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania	3 Nm

Opis produktu

Opis produktu

Obejma kabłąkowa, ze stopką typu F, plastikowa wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu 1 pojedynczego kabla na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym. Nadaje się do montażu wewnątrz i na zewnątrz. Zalecane jest użycie dodatkowej wanienki dociskowej.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	12 mm
do średnicy rury min.	8 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	22,5 mm
Długość, wymiar zewnętrzny	34 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Maks. moment dokręcania	3 Nm
Materiał	stal nierdzewna 1.4301
Powierzchnia	pusty, po obróbce
Sposób montażu	płaski profil

Szerokość	17 mm
Wielkość szczeliny	10 mm
Wymiar	8-12mm

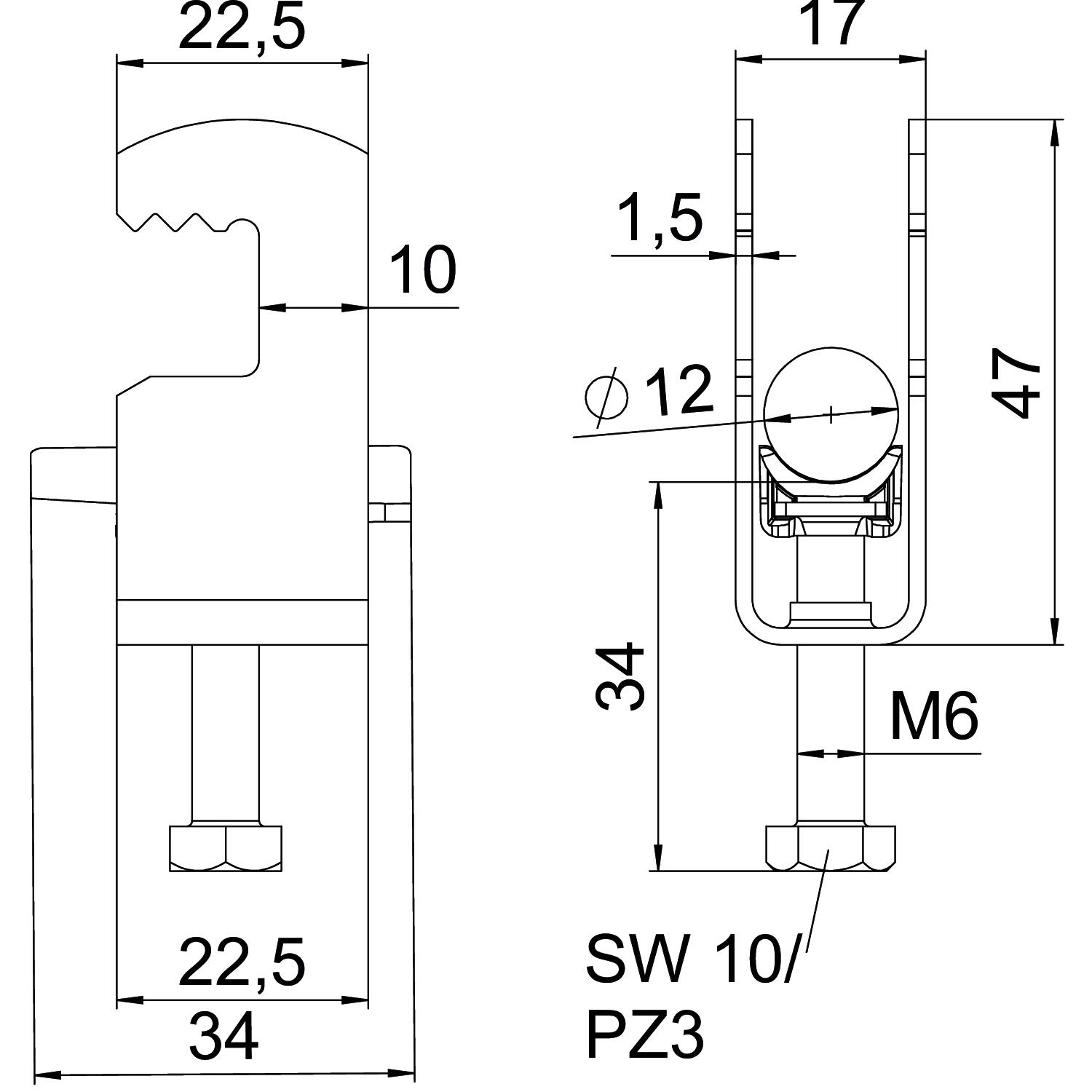

Wymiar A	22,5 mm
Wymiar B	17 mm
Wymiar C	34 mm
Wymiar G (mm)	M6
Wymiar H	47 mm
Wymiar L	35 mm
Wymiar t	1,5 mm
Wysokość	47 mm
Zakres mocowania D maks.	12 mm
Zakres mocowania D min.	8 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-F1-K-12 A2	8 mm	12 mm	3 Nm	1188261	Sztuka	100 Sztuka
BS-F1-K-16 A2	12 mm	16 mm	3 Nm	1188264	Sztuka	100 Sztuka
BS-F1-K-22 A2	16 mm	22 mm	3 Nm	1188267	Sztuka	100 Sztuka
BS-F1-K-28 A2	22 mm	28 mm	3 Nm	1188270	Sztuka	100 Sztuka
BS-F1-K-34 A2	28 mm	34 mm	3 Nm	1188273	Sztuka	100 Sztuka
BS-F1-K-40 A2	34 mm	40 mm	3 Nm	1188276	Sztuka	100 Sztuka
