Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, plastikowa wanienka dociskowa, ALU 46 | 52 | 5

Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, plastikowa wanienka dociskowa, ALU

Nr kat. 1188252 | EAN 4012197416652

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

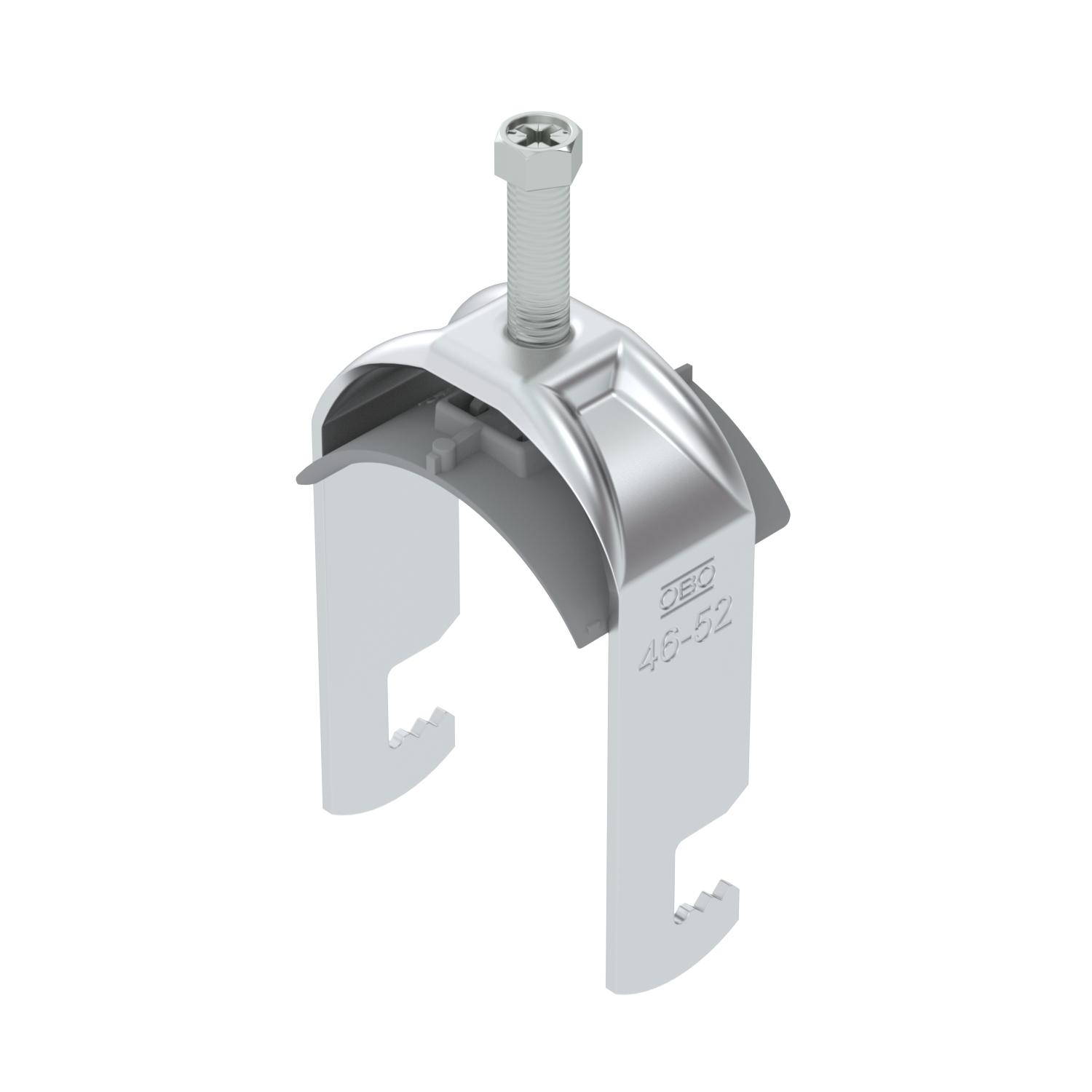

Obejma kabłąkowa, ze stopką typu F, plastikowa wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu 1 pojedynczego kabla na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym. Nadaje się do montażu wewnątrz i na zewnątrz. Zalecane jest użycie dodatkowej wanienki dociskowej.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	52 mm
do średnicy rury min.	46 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	aluminium
Długość	25 mm
Długość, wymiar zewnętrzny	40 mm
Grubość blachy	2 mm
Gwint	M8
Ilość przewodów/rur	1
Maks. moment dokręcania	5 Nm
Materiał	aluminium
Sposób montażu	płaski profil
Szerokość	57 mm

Wielkość szczeliny	10 mm
Wymiar	46-52mm

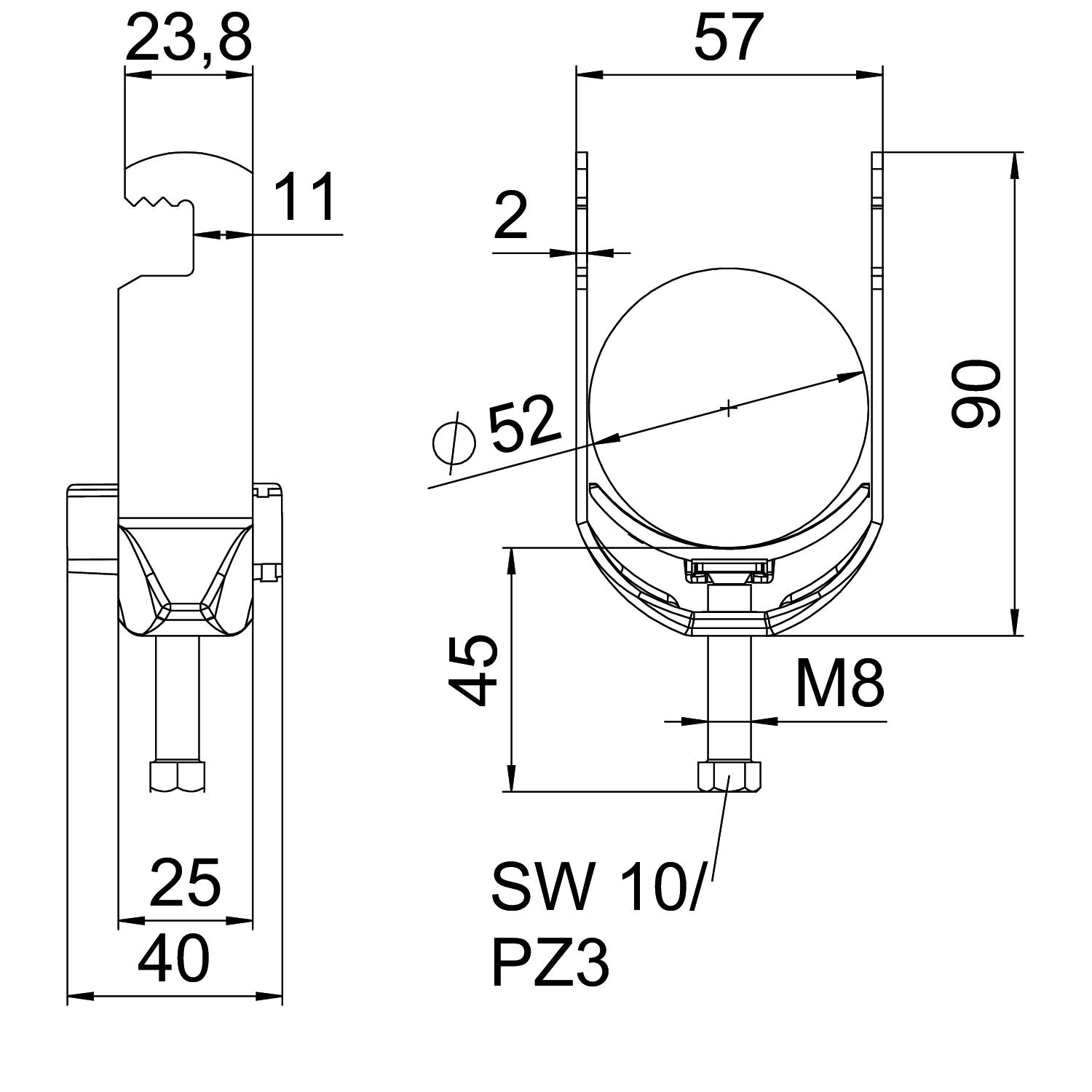

Wymiar A	25 mm
Wymiar B	57 mm
Wymiar C	40 mm
Wymiar G (mm)	M8
Wymiar H	90 mm
Wymiar L	45 mm
Wymiar t	2 mm
Wysokość	90 mm
Zakres mocowania D maks.	52 mm
Zakres mocowania D min.	46 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-F1-K-12 ALU	8 mm	12 mm	3 Nm	1188231	Sztuka	100 Sztuka
BS-F1-K-16 ALU	12 mm	16 mm	3 Nm	1188234	Sztuka	100 Sztuka
BS-F1-K-22 ALU	16 mm	22 mm	3 Nm	1188237	Sztuka	100 Sztuka
BS-F1-K-28 ALU	22 mm	28 mm	3 Nm	1188240	Sztuka	100 Sztuka
BS-F1-K-34 ALU	28 mm	34 mm	3 Nm	1188243	Sztuka	100 Sztuka
BS-F1-K-40 ALU	34 mm	40 mm	3 Nm	1188246	Sztuka	100 Sztuka
BS-F1-K-46 ALU	40 mm	46 mm	5 Nm	1188249	Sztuka	100 Sztuka
BS-F1-K-52 ALU	46 mm	52 mm	5 Nm	1188252	Sztuka	100 Sztuka
