Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, plastikowa wanienka dociskowa, ALU

Nr kat. 1188231 | EAN 4012197416447

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

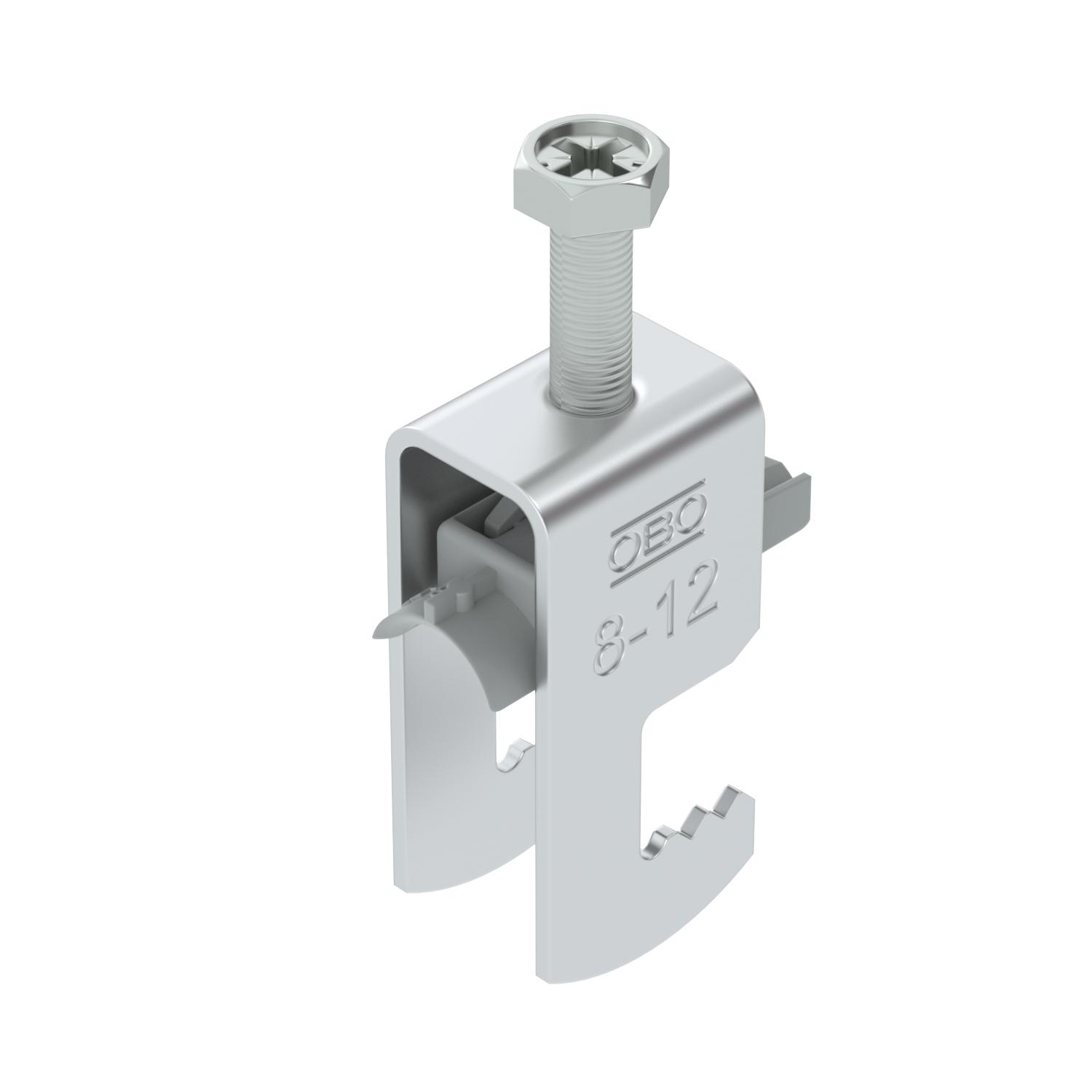

Obejma kabłąkowa, ze stopką typu F, plastikowa wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu 1 pojedynczego kabla na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym. Nadaje się do montażu wewnątrz i na zewnątrz. Zalecane jest użycie dodatkowej wanienki dociskowej.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	12 mm
do średnicy rury min.	8 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	aluminium
Długość	22,5 mm
Długość, wymiar zewnętrzny	34 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Maks. moment dokręcania	3 Nm
Materiał	aluminium
Sposób montażu	płaski profil
Szerokość	17 mm

Wielkość szczeliny	10 mm

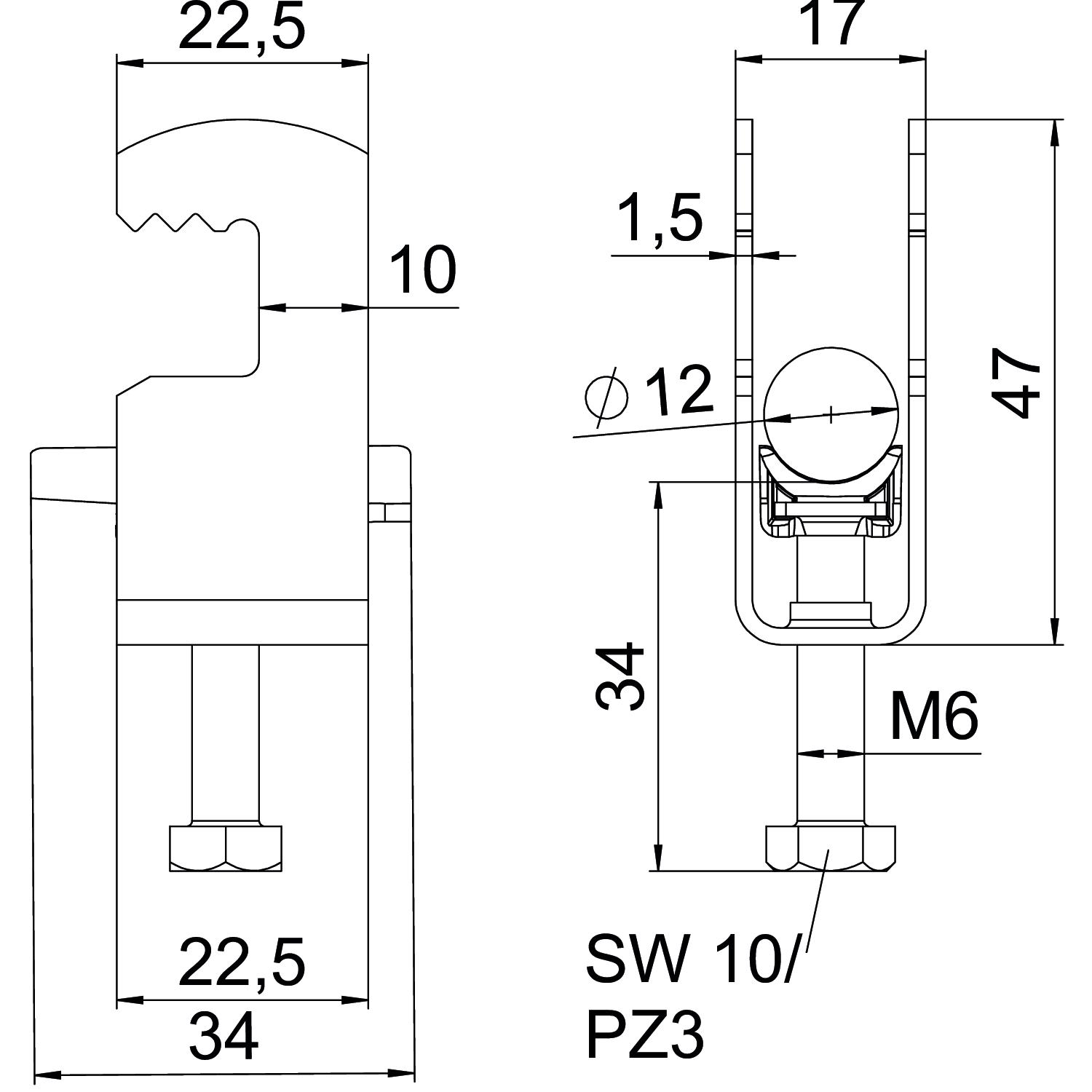

Wymiar	8-12mm
Wymiar A	22,5 mm
Wymiar B	17 mm
Wymiar C	34 mm
Wymiar G (mm)	M6
Wymiar H	47 mm
Wymiar L	35 mm
Wymiar t	1,5 mm
Wysokość	47 mm
Zakres mocowania D maks.	12 mm
Zakres mocowania D min.	8 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-F1-K-12 ALU	8 mm	12 mm	3 Nm	1188231	Sztuka	100 Sztuka
BS-F1-K-16 ALU	12 mm	16 mm	3 Nm	1188234	Sztuka	100 Sztuka
BS-F1-K-22 ALU	16 mm	22 mm	3 Nm	1188237	Sztuka	100 Sztuka
BS-F1-K-28 ALU	22 mm	28 mm	3 Nm	1188240	Sztuka	100 Sztuka
BS-F1-K-34 ALU	28 mm	34 mm	3 Nm	1188243	Sztuka	100 Sztuka
BS-F1-K-40 ALU	34 mm	40 mm	3 Nm	1188246	Sztuka	100 Sztuka
BS-F1-K-46 ALU	40 mm	46 mm	5 Nm	1188249	Sztuka	100 Sztuka
BS-F1-K-52 ALU	46 mm	52 mm	5 Nm	1188252	Sztuka	100 Sztuka
