Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, metalowa wanienka dociskowa, FT 16 | 22 | 3

Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, metalowa wanienka dociskowa, FT

Nr kat. 1188307 | EAN 4012197416744

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

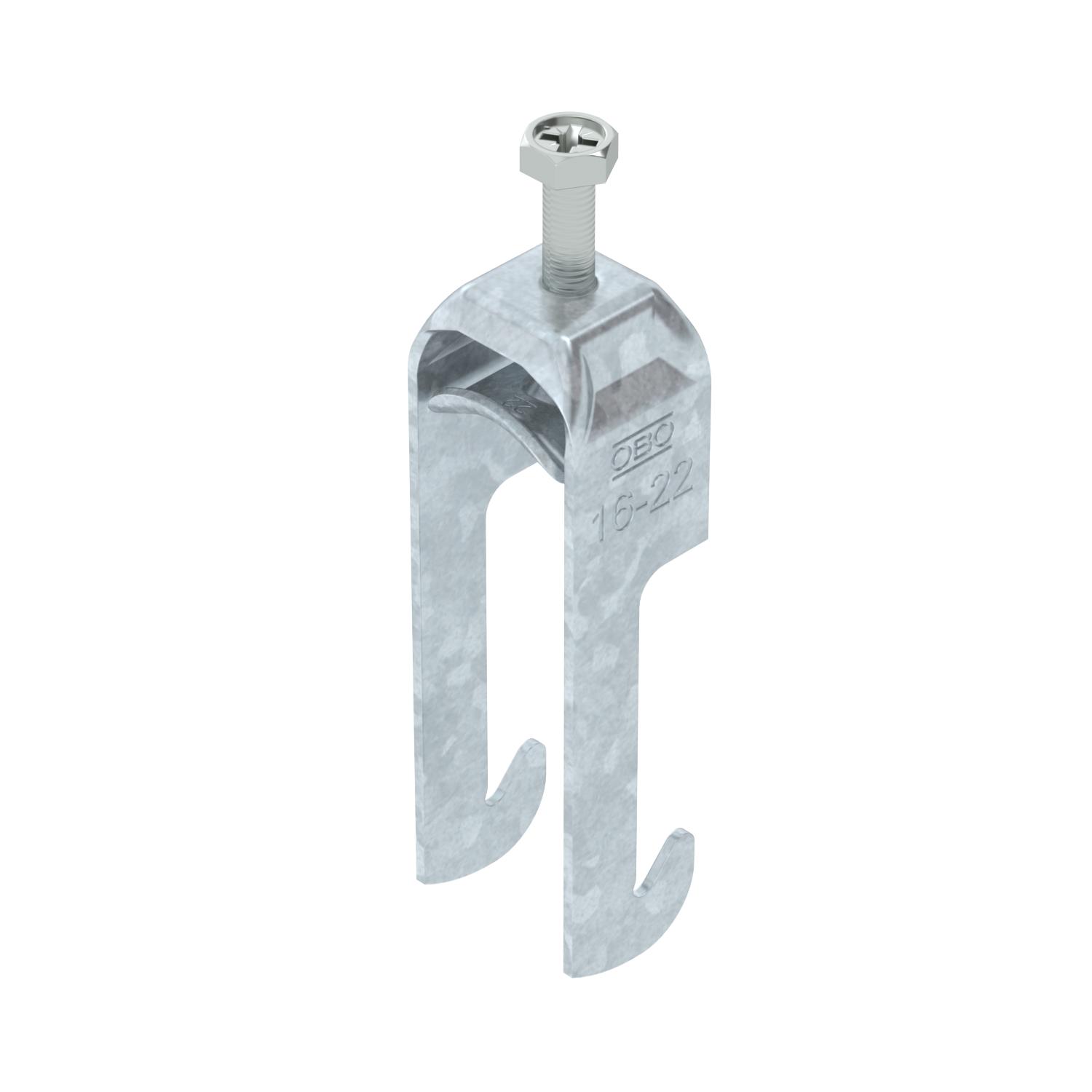

Obejma kabłąkowa, ze stopką typu W, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 1 pojedynczego kabla na kątownikach do < 40 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym. Nadaje się do montażu wewnątrz i na zewnątrz. Zalecane jest użycie dodatkowej wanienki dociskowej.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	22 mm
do średnicy rury min.	16 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość	22,5 mm
Długość, wymiar zewnętrzny	28 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Maks. moment dokręcania	3 Nm
Materiał	Stal
Powierzchnia	cynkowana metodą zanurzeniową
Sposób montażu	Profil kątownika

Szerokość	27 mm
Wielkość szczeliny	10 mm
Wymiar	16-22mm

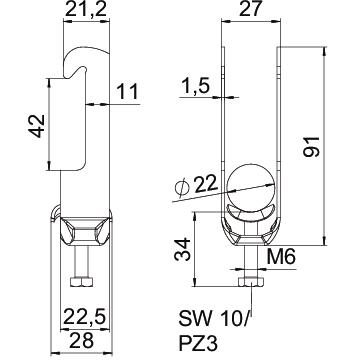

Wymiar A	22,5 mm
Wymiar B	27 mm
Wymiar C	28 mm
Wymiar G (mm)	M6
Wymiar H	91 mm
Wymiar L	34 mm
Wymiar t	1,5 mm
Wysokość	91 mm
Zakres mocowania D maks.	22 mm
Zakres mocowania D min.	16 mm
Z korytkiem metalowym	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-W1-M-12 FT	8 mm	12 mm	3 Nm	1188301	Sztuka	100 Sztuka
BS-W1-M-16 FT	12 mm	16 mm	3 Nm	1188304	Sztuka	100 Sztuka
BS-W1-M-22 FT	16 mm	22 mm	3 Nm	1188307	Sztuka	100 Sztuka
BS-W1-M-28 FT	22 mm	28 mm	3 Nm	1188310	Sztuka	100 Sztuka
BS-W1-M-34 FT	28 mm	34 mm	3 Nm	1188313	Sztuka	100 Sztuka
BS-W1-M-40 FT	34 mm	40 mm	3 Nm	1188316	Sztuka	100 Sztuka
BS-W1-M-46 FT	40 mm	46 mm	5 Nm	1188319	Sztuka	100 Sztuka
BS-W1-M-52 FT	46 mm	52 mm	5 Nm	1188322	Sztuka	100 Sztuka
BS-W1-M-58 FT	52 mm	58 mm	5 Nm	1188325	Sztuka	50 Sztuka
BS-W1-M-64 FT	58 mm	64 mm	5 Nm	1188328	Sztuka	50 Sztuka
BS-W1-M-70 FT	64 mm	70 mm	5 Nm	1188331	Sztuka	50 Sztuka
