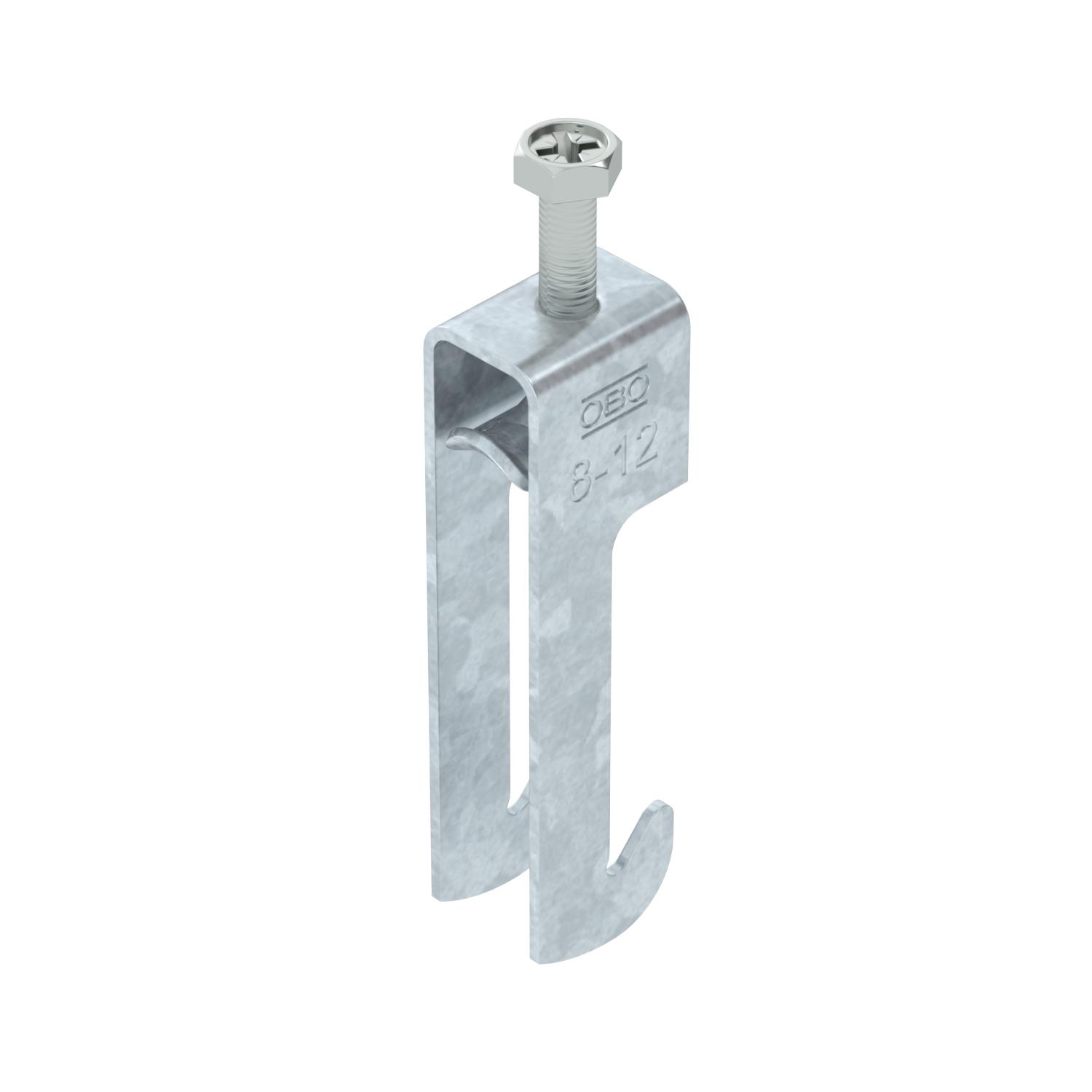

Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, metalowa wanienka dociskowa, FT 8 | 12 | 3

Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, metalowa wanienka dociskowa, FT

Nr kat. 1188301 | EAN 4012197416683

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa, ze stopką typu W, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 1 pojedynczego kabla na kątownikach do < 40 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym. Nadaje się do montażu wewnątrz i na zewnątrz. Zalecane jest użycie dodatkowej wanienki dociskowej.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	12 mm
do średnicy rury min.	8 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość	22,5 mm
Długość, wymiar zewnętrzny	28 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Maks. moment dokręcania	3 Nm
Materiał	Stal
Powierzchnia	cynkowana metodą zanurzeniową
Sposób montażu	Profil kątownika

Szerokość	17 mm
Wielkość szczeliny	10 mm
Wymiar	8-12mm

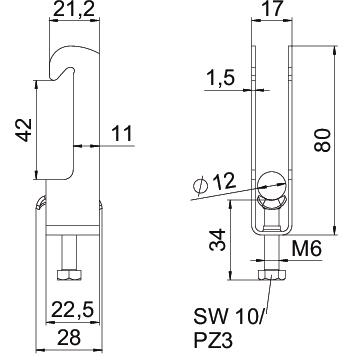

Wymiar A	22,5 mm
Wymiar B	17 mm
Wymiar C	28 mm
Wymiar G (mm)	M6
Wymiar H	80 mm
Wymiar L	34 mm
Wymiar t	1,5 mm
Wysokość	80 mm
Zakres mocowania D maks.	12 mm
Zakres mocowania D min.	8 mm
Z korytkiem metalowym	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-W1-M-12 FT	8 mm	12 mm	3 Nm	1188301	Sztuka	100 Sztuka
BS-W1-M-16 FT	12 mm	16 mm	3 Nm	1188304	Sztuka	100 Sztuka
BS-W1-M-22 FT	16 mm	22 mm	3 Nm	1188307	Sztuka	100 Sztuka
BS-W1-M-28 FT	22 mm	28 mm	3 Nm	1188310	Sztuka	100 Sztuka
BS-W1-M-34 FT	28 mm	34 mm	3 Nm	1188313	Sztuka	100 Sztuka
BS-W1-M-40 FT	34 mm	40 mm	3 Nm	1188316	Sztuka	100 Sztuka
BS-W1-M-46 FT	40 mm	46 mm	5 Nm	1188319	Sztuka	100 Sztuka
BS-W1-M-52 FT	46 mm	52 mm	5 Nm	1188322	Sztuka	100 Sztuka
BS-W1-M-58 FT	52 mm	58 mm	5 Nm	1188325	Sztuka	50 Sztuka
BS-W1-M-64 FT	58 mm	64 mm	5 Nm	1188328	Sztuka	50 Sztuka
BS-W1-M-70 FT	64 mm	70 mm	5 Nm	1188331	Sztuka	50 Sztuka
