Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, potrójna, metalowa wanienka dociskowa 8 | 12 | 3

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, potrójna, metalowa wanienka dociskowa

Name: Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, potrójna, metalowa wanienka dociskowa
Brand: OBO Bettermann
SKU: 1186004

Nr kat. 1186004 | EAN 4012196848546

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

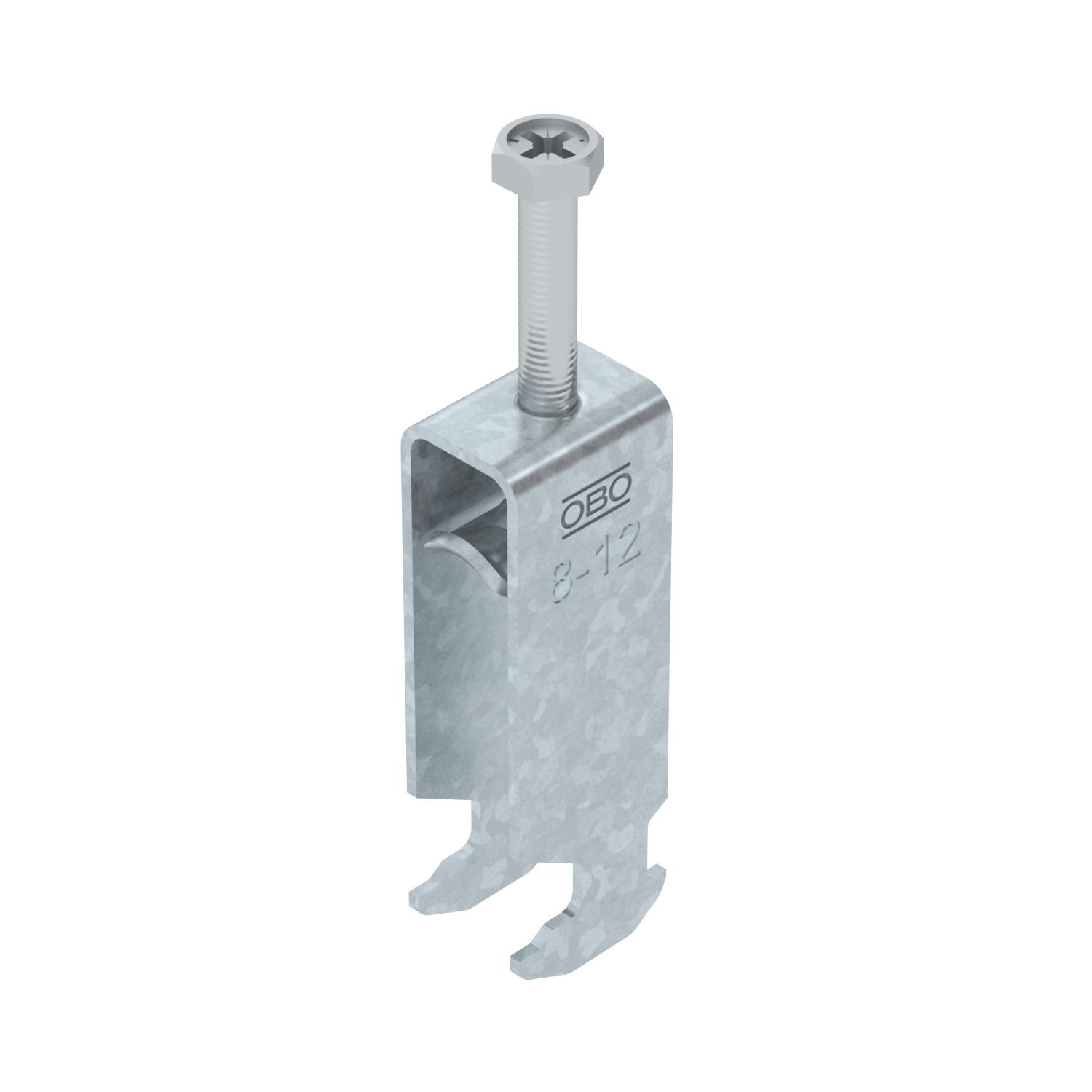

Obejma kabłąkowa ze stopką z łbem młotkowym, metalowa wanienka dociskowa, z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 3 pojedynczych kabli na szynach o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	12 mm
do średnicy rury min.	8 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość, wymiar zewnętrzny	28 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	3
Maks. moment dokręcania	3 Nm

Materiał	Stal
Materiał wanny	Stal
Podtrzymanie funkcji	tak
Powierzchnia	cynkowana metodą zanurzeniową
Sposób montażu	Szyna profilowa
Wielkość szczeliny	10 mm
Wymiar	08-12mm
Z kontrwanienką	brak
Zakres mocowania D maks.	12 mm
Zakres mocowania D min.	8 mm
Z korytkiem metalowym	tak
Z korytkiem z tworzywa sztucznego	brak

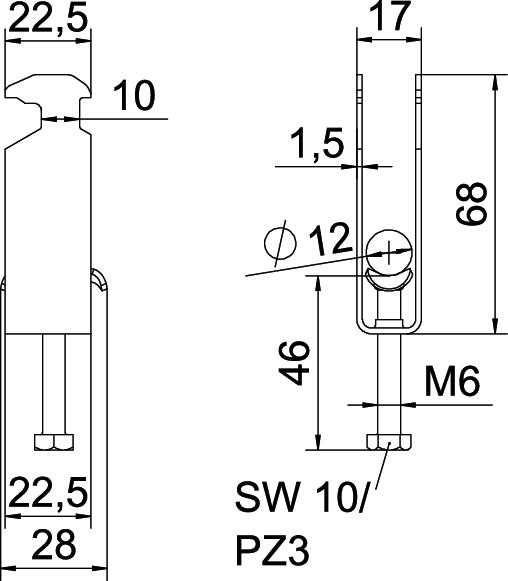

Wymiary

Długość	22,5 mm
Szerokość	17 mm
Wymiar A	22,5 mm
Wymiar B	17 mm
Wymiar C	28 mm

Wymiar G (mm)	M6
Wymiar H	68 mm
Wymiar L	46 mm
Wymiar t	1,5 mm
Wysokość	68 mm

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,1203 kg CO₂e
Data pomiaru, wartość CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	szt.

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	0,1203 kg CO2e / 1 Sztuka

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H3-M-12 FT	8 mm	12 mm	3 Nm	1186004	Sztuka	50 Sztuka
BS-H3-M-16 FT	12 mm	16 mm	3 Nm	1186012	Sztuka	50 Sztuka
BS-H3-M-22 FT	16 mm	22 mm	3 Nm	1186018	Sztuka	50 Sztuka
BS-H3-M-28 FT	22 mm	28 mm	3 Nm	1186024	Sztuka	50 Sztuka
BS-H3-M-34 FT	28 mm	34 mm	3 Nm	1186031	Sztuka	50 Sztuka
BS-H3-M-40 FT	34 mm	40 mm	3 Nm	1186038	Sztuka	50 Sztuka
BS-H3-M-46 FT	40 mm	46 mm	5 Nm	1186044	Sztuka	25 Sztuka
