Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, potrójna, plastikowa wanienka dociskowa. AI

Nr kat. 1186424 | EAN 4012196848263

Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką z łbem młotkowym, plastikowa wanienka dociskowa z polipropylenu Do pionowego i poziomego montażu 3 pojedynczych kabli na szynach o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
  • bezhalogenowy: bez chloru, fluoru i bromu
  • Oświadczenie o zgodności z dyrektywami WE
  • szerokość szczeliny 16-17 mm
  • Clamp clip for C profile rail, slot width 16–17 mm
Dane techniczne

Dane techniczne

Bezhalogenowy tak
do średnicy rury maks. 28 mm
do średnicy rury min. 22 mm
do szyny o szerokości szczeliny (z interwałem) maks. 17 mm
do szyny o szerokości szczeliny (z interwałem) min. 16 mm
Dodatkowa powierzchnia brak wykończenia
Dodatkowy materiał aluminium
Długość 22,5 mm
Długość, wymiar zewnętrzny 34 mm
Grubość blachy 2 mm
Gwint M6
Ilość przewodów/rur 3
Jakość materiału wanny Polipropylen
Maks. moment dokręcania 2 Nm
Materiał aluminium
Materiał wanny Tworzywo sztuczne
Sposób montażu Szyna profilowa
Szerokość 33 mm
Wielkość szczeliny 10 mm
Wymiar 22-28mm

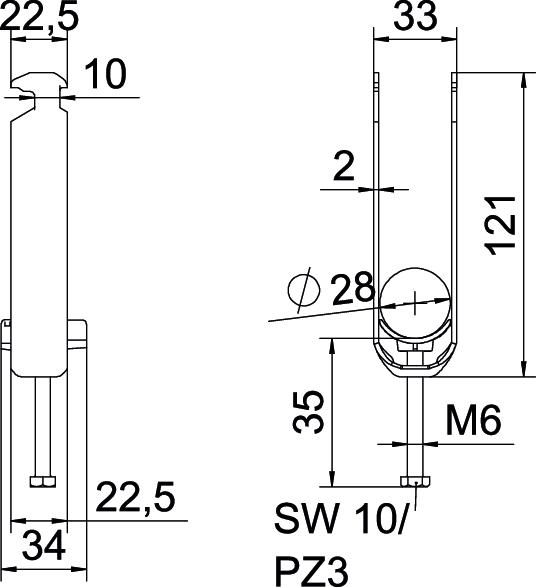

Wymiar A 22,5 mm
Wymiar B 33 mm
Wymiar C 34 mm
Wymiar G (mm) M6
Wymiar H 121 mm
Wymiar L 59 mm
Wymiar t 2 mm
Wysokość 121 mm
Z kontrwanienką brak
Zakres mocowania D maks. 28 mm
Zakres mocowania D min. 22 mm
Z korytkiem z tworzywa sztucznego tak
Wszystkie typy

Wszystkie typy

Typ Zakres mocowania D min. Zakres mocowania D maks. Maks. moment dokręcania Nr kat. Ilość Najmniejsza sprzedawana ilość
BS-H3-K-12 ALU 8 mm 12 mm 3 Nm 1186404
50 Sztuka
BS-H3-K-16 ALU 12 mm 16 mm 3 Nm 1186411
50 Sztuka
BS-H3-K-22 ALU 16 mm 22 mm 2 Nm 1186418
50 Sztuka
BS-H3-K-28 ALU 22 mm 28 mm 2 Nm 1186424
50 Sztuka
BS-H3-K-34 ALU 28 mm 34 mm 2 Nm 1186431
50 Sztuka
