Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, potrójna, plastikowa wanienka dociskowa. AI
Nr kat. 1186431 | EAN 4012196848317
- Opis produktu
-
Opis produktu
Obejma kabłąkowa ze stopką z łbem młotkowym, plastikowa wanienka dociskowa z polipropylenu Do pionowego i poziomego montażu 3 pojedynczych kabli na szynach o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

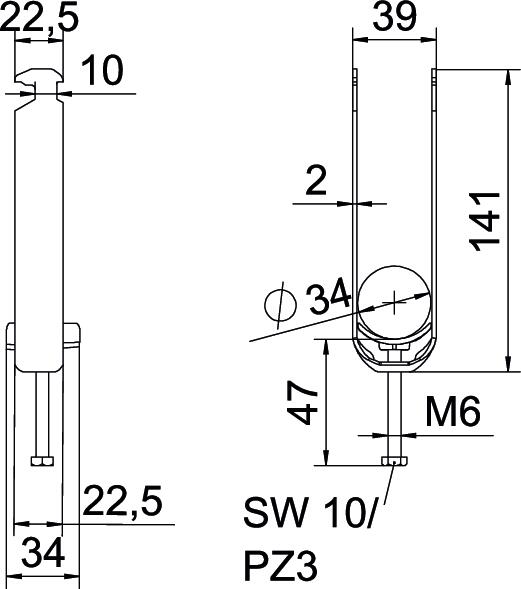

Bezhalogenowy tak do średnicy rury maks. 34 mm do średnicy rury min. 28 mm do szyny o szerokości szczeliny (z interwałem) maks. 17 mm do szyny o szerokości szczeliny (z interwałem) min. 16 mm Dodatkowa powierzchnia brak wykończenia Dodatkowy materiał aluminium Długość 22,5 mm Długość, wymiar zewnętrzny 34 mm Grubość blachy 2 mm Gwint M6 Ilość przewodów/rur 3 Jakość materiału wanny Polipropylen Maks. moment dokręcania 2 Nm Materiał aluminium Materiał wanny Tworzywo sztuczne Sposób montażu Szyna profilowa Szerokość 39 mm Wielkość szczeliny 10 mm Wymiar 28-34mm Wymiar A 22,5 mm Wymiar B 39 mm Wymiar C 34 mm Wymiar G (mm) M6 Wymiar H 141 mm Wymiar L 59 mm Wymiar t 2 mm Wysokość 141 mm Z kontrwanienką brak Zakres mocowania D maks. 34 mm Zakres mocowania D min. 28 mm Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Instrukcja montażu Bügelschelle H-Fuß Kunststoff , 3.08MB , pdf
