Obejma kabłąkowa ze stopką z łbem młotkowym, podwójna, metalowa wanienka dociskowa, A2 28 | 34 | 3

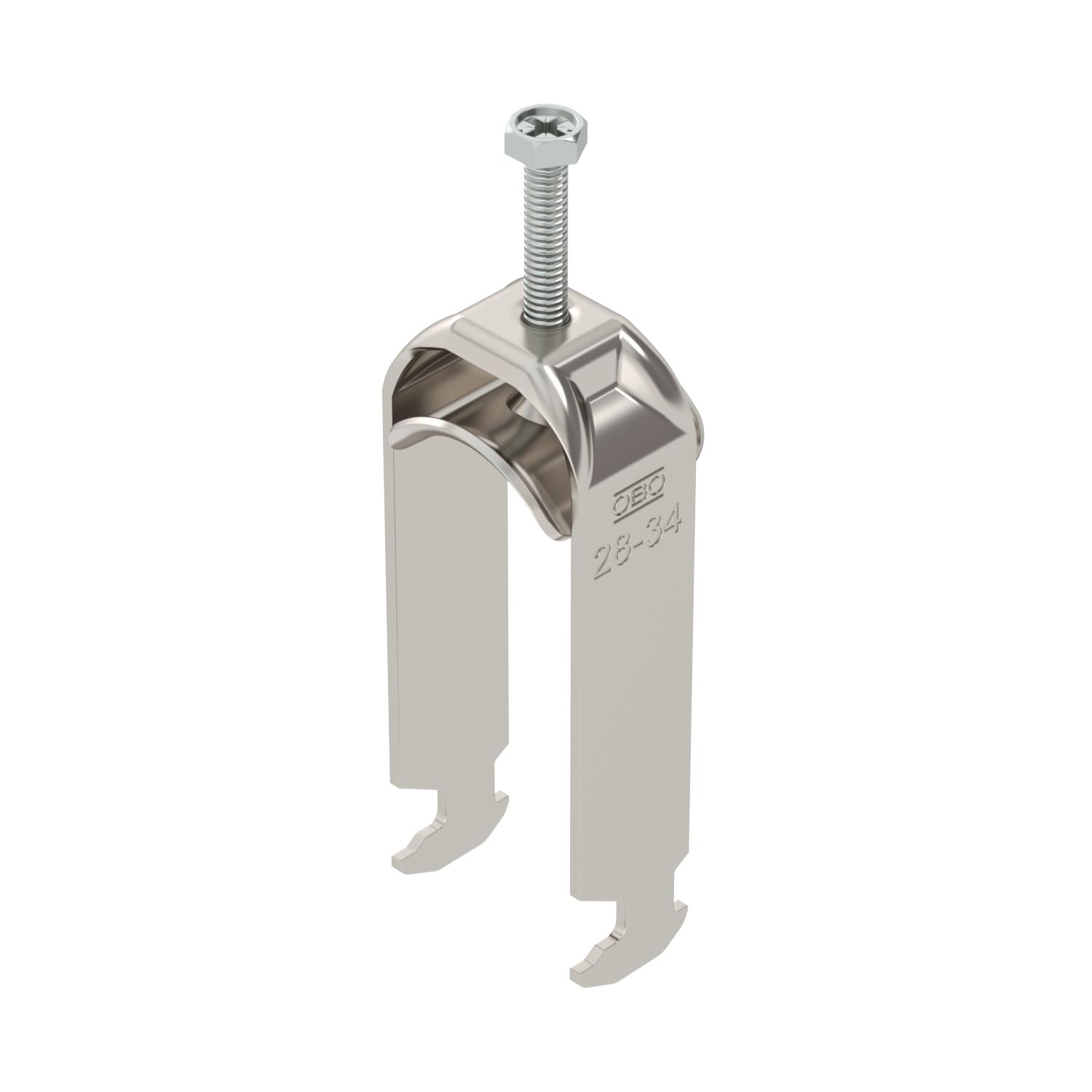

Obejma kabłąkowa ze stopką z łbem młotkowym, podwójna, metalowa wanienka dociskowa, A2

Nr kat. 1186130 | EAN 4012196849024

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką z łbem młotkowym, metalowa wanienka dociskowa, z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 2 pojedynczych kabli na szynach o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	34 mm
do średnicy rury min.	28 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	22,5 mm
Długość, wymiar zewnętrzny	34 mm
Grubość blachy	2 mm
Gwint	M6
Ilość przewodów/rur	2
Jakość materiału wanny	Stal nierdzewna 304 (1.4301)
Maks. moment dokręcania	3 Nm
Materiał	stal nierdzewna 1.4301
Materiał wanny	stal nierdzewna
Powierzchnia	pusty, po obróbce

Sposób montażu	Szyna profilowa
Szerokość	39 mm
Wielkość szczeliny	10 mm
Wymiar	28-34mm

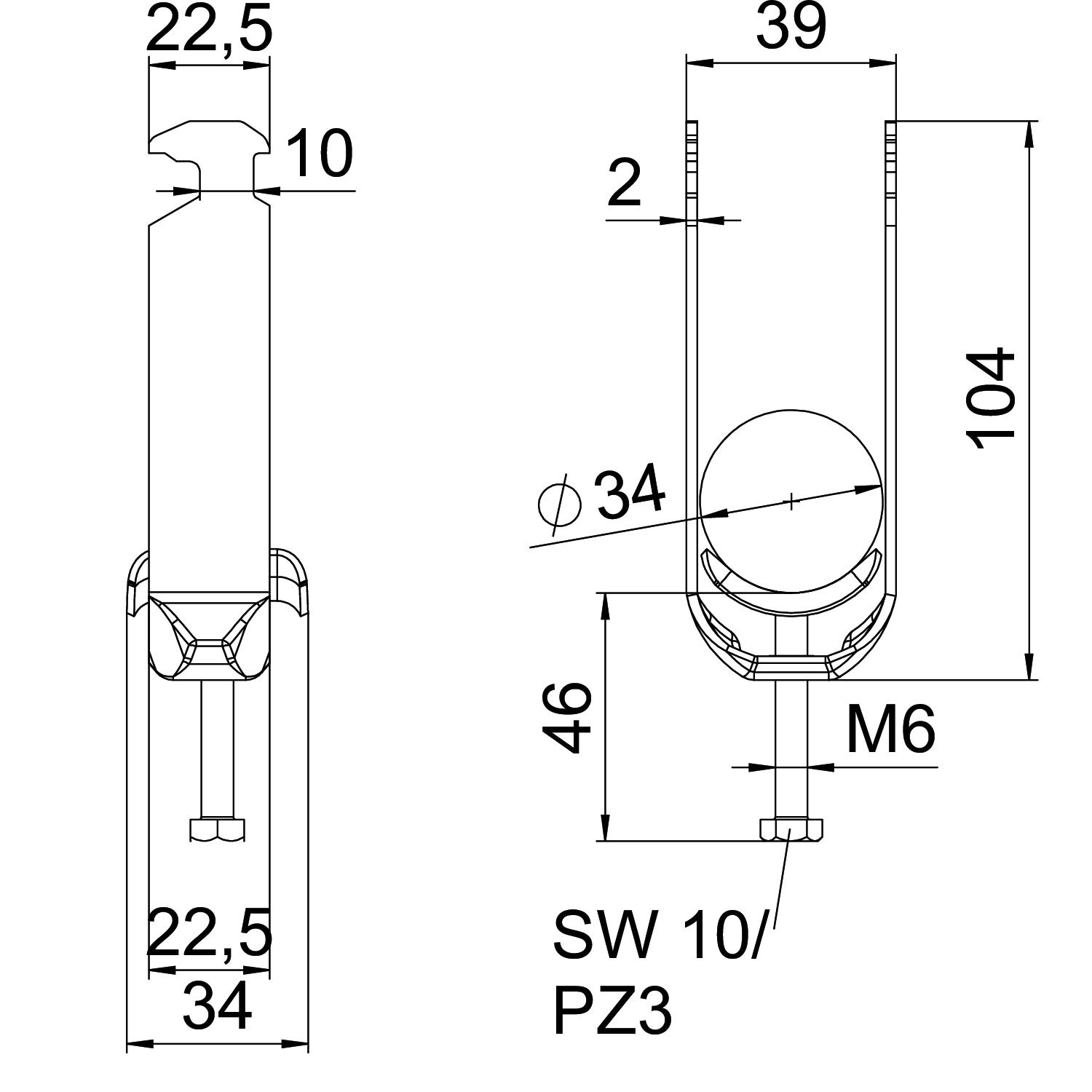

Wymiar A	22,5 mm
Wymiar B	39 mm
Wymiar C	34 mm
Wymiar G (mm)	M6
Wymiar H	104 mm
Wymiar L	46 mm
Wymiar t	2 mm
Wysokość	104 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	34 mm
Zakres mocowania D min.	28 mm
Z korytkiem metalowym	tak
Z korytkiem z tworzywa sztucznego	brak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H2-M-12 A2	8 mm	12 mm	3 Nm	1186103	Sztuka	50 Sztuka
BS-H2-M-16 A2	12 mm	16 mm	3 Nm	1186110	Sztuka	50 Sztuka
BS-H2-M-22 A2	16 mm	22 mm	3 Nm	1186117	Sztuka	50 Sztuka
BS-H2-M-28 A2	22 mm	28 mm	3 Nm	1186123	Sztuka	50 Sztuka
BS-H2-M-34 A2	28 mm	34 mm	3 Nm	1186130	Sztuka	50 Sztuka
BS-H2-M-40 A2	34 mm	40 mm	3 Nm	1186137	Sztuka	25 Sztuka
BS-H2-M-46 A2	40 mm	46 mm	5 Nm	1186143	Sztuka	25 Sztuka
BS-H2-M-52 A2	46 mm	52 mm	5 Nm	1186150	Sztuka	25 Sztuka
BS-H2-M-58 A2	52 mm	58 mm	5 Nm	1186157	Sztuka	25 Sztuka
BS-H2-M-64 A2	58 mm	64 mm	5 Nm	1186163	Sztuka	15 Sztuka
