Obejma kabłąkowa ze stopką z łbem młotkowym, podwójna, metalowa wanienka dociskowa, A2 8 | 12 | 3

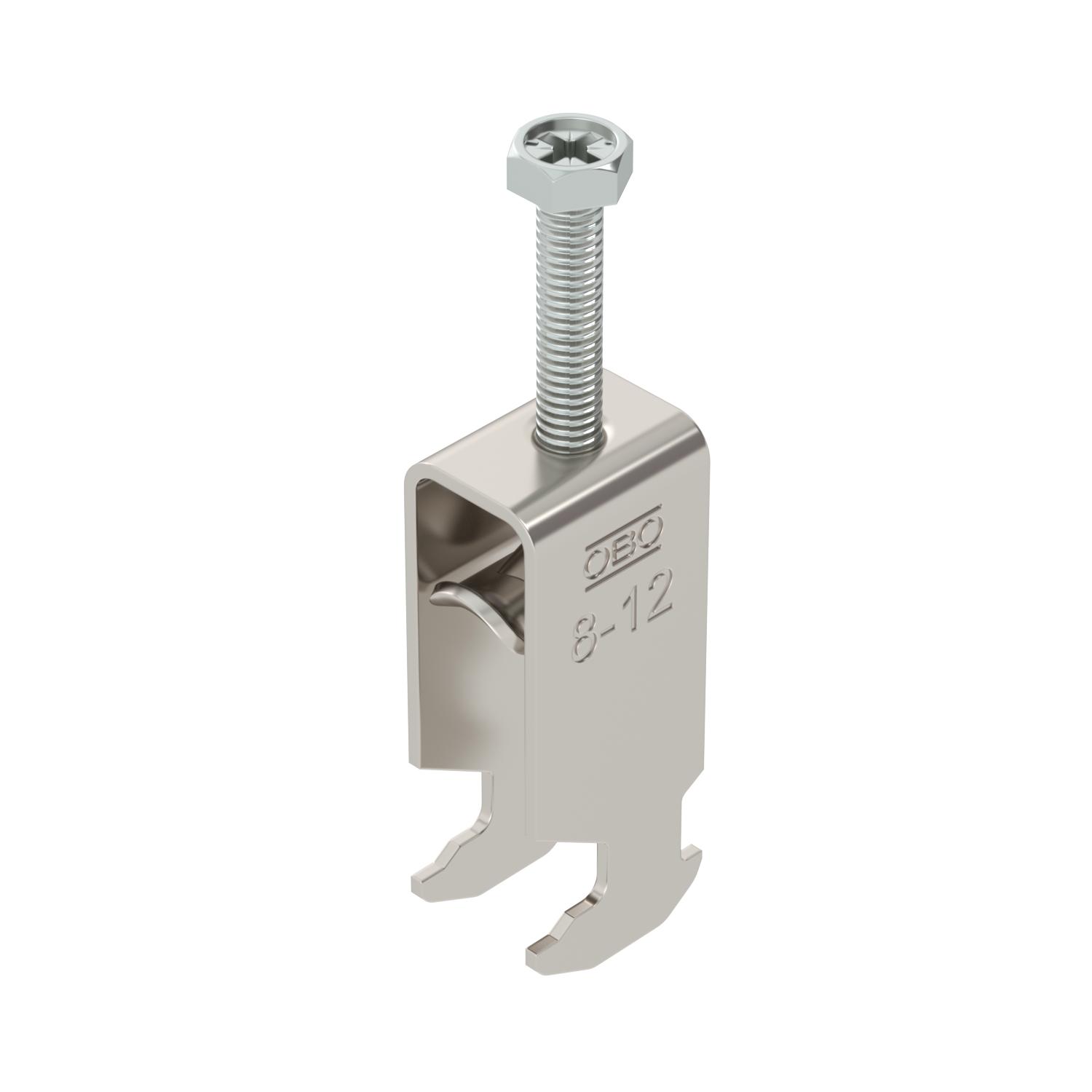

Obejma kabłąkowa ze stopką z łbem młotkowym, podwójna, metalowa wanienka dociskowa, A2

Nr kat. 1186103 | EAN 4012196848867

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką z łbem młotkowym, metalowa wanienka dociskowa, z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 2 pojedynczych kabli na szynach o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	12 mm
do średnicy rury min.	8 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość, wymiar zewnętrzny	28 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	2
Jakość materiału wanny	Stal nierdzewna 304 (1.4301)

Maks. moment dokręcania	3 Nm
Materiał	stal nierdzewna 1.4301
Materiał wanny	stal nierdzewna
Powierzchnia	pusty, po obróbce
Sposób montażu	Szyna profilowa
Wielkość szczeliny	10 mm
Wymiar	08-12mm
Z kontrwanienką	brak
Zakres mocowania D maks.	12 mm
Zakres mocowania D min.	8 mm
Z korytkiem metalowym	tak
Z korytkiem z tworzywa sztucznego	brak

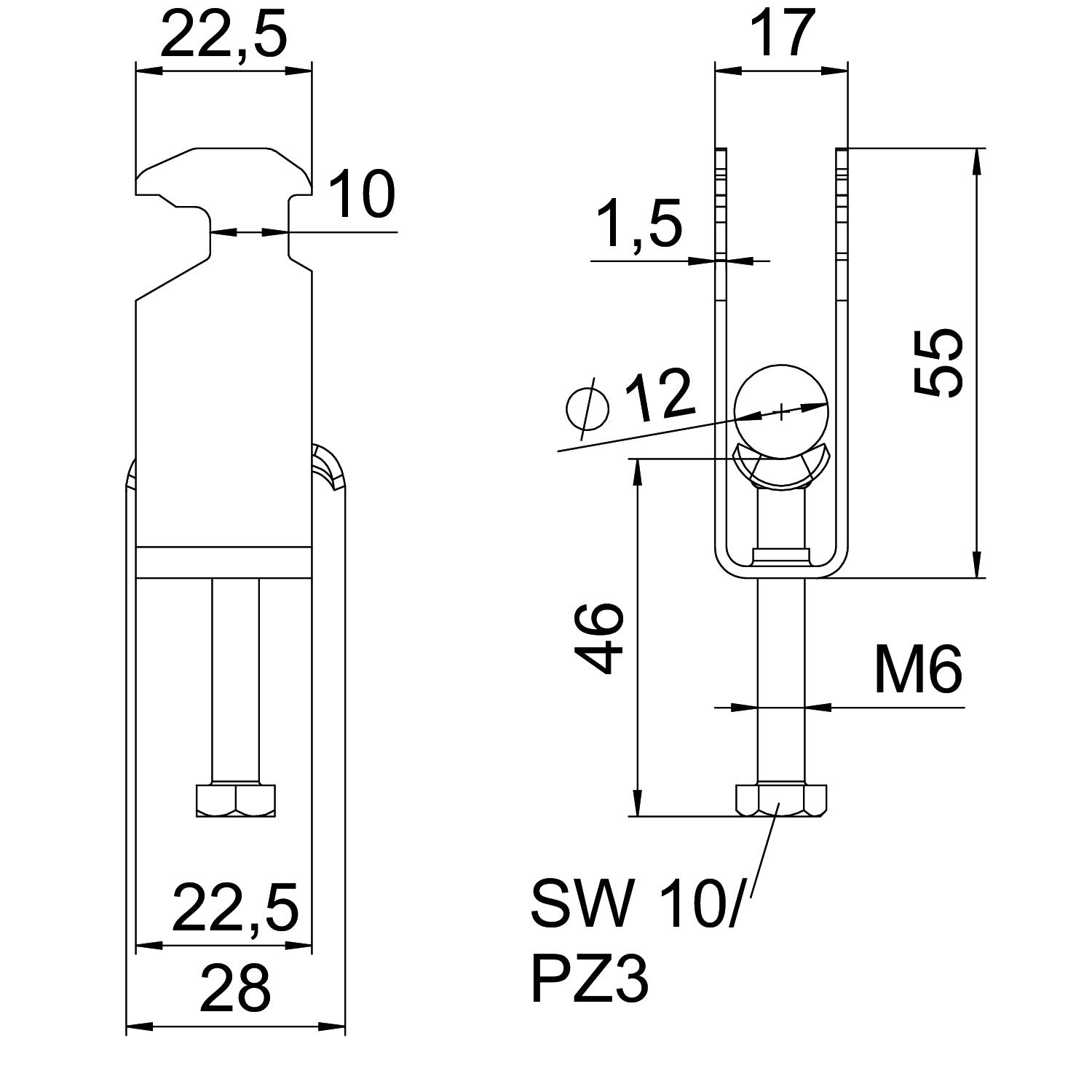

Wymiary

Długość	22,5 mm
Szerokość	17 mm
Wymiar A	22,5 mm
Wymiar B	17 mm
Wymiar C	28 mm

Wymiar G (mm)	M6
Wymiar H	55 mm
Wymiar L	46 mm
Wymiar t	1,5 mm
Wysokość	55 mm

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,2958 kg CO₂e
Data pomiaru, wartość CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	szt.

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	0,2958 kg CO2e / 1 Sztuka

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H2-M-12 A2	8 mm	12 mm	3 Nm	1186103	Sztuka	50 Sztuka
BS-H2-M-16 A2	12 mm	16 mm	3 Nm	1186110	Sztuka	50 Sztuka
BS-H2-M-22 A2	16 mm	22 mm	3 Nm	1186117	Sztuka	50 Sztuka
BS-H2-M-28 A2	22 mm	28 mm	3 Nm	1186123	Sztuka	50 Sztuka
BS-H2-M-34 A2	28 mm	34 mm	3 Nm	1186130	Sztuka	50 Sztuka
BS-H2-M-40 A2	34 mm	40 mm	3 Nm	1186137	Sztuka	25 Sztuka
BS-H2-M-46 A2	40 mm	46 mm	5 Nm	1186143	Sztuka	25 Sztuka
BS-H2-M-52 A2	46 mm	52 mm	5 Nm	1186150	Sztuka	25 Sztuka
BS-H2-M-58 A2	52 mm	58 mm	5 Nm	1186157	Sztuka	25 Sztuka
BS-H2-M-64 A2	58 mm	64 mm	5 Nm	1186163	Sztuka	15 Sztuka
