Profil nośny do montażu modułu PV 2350 |

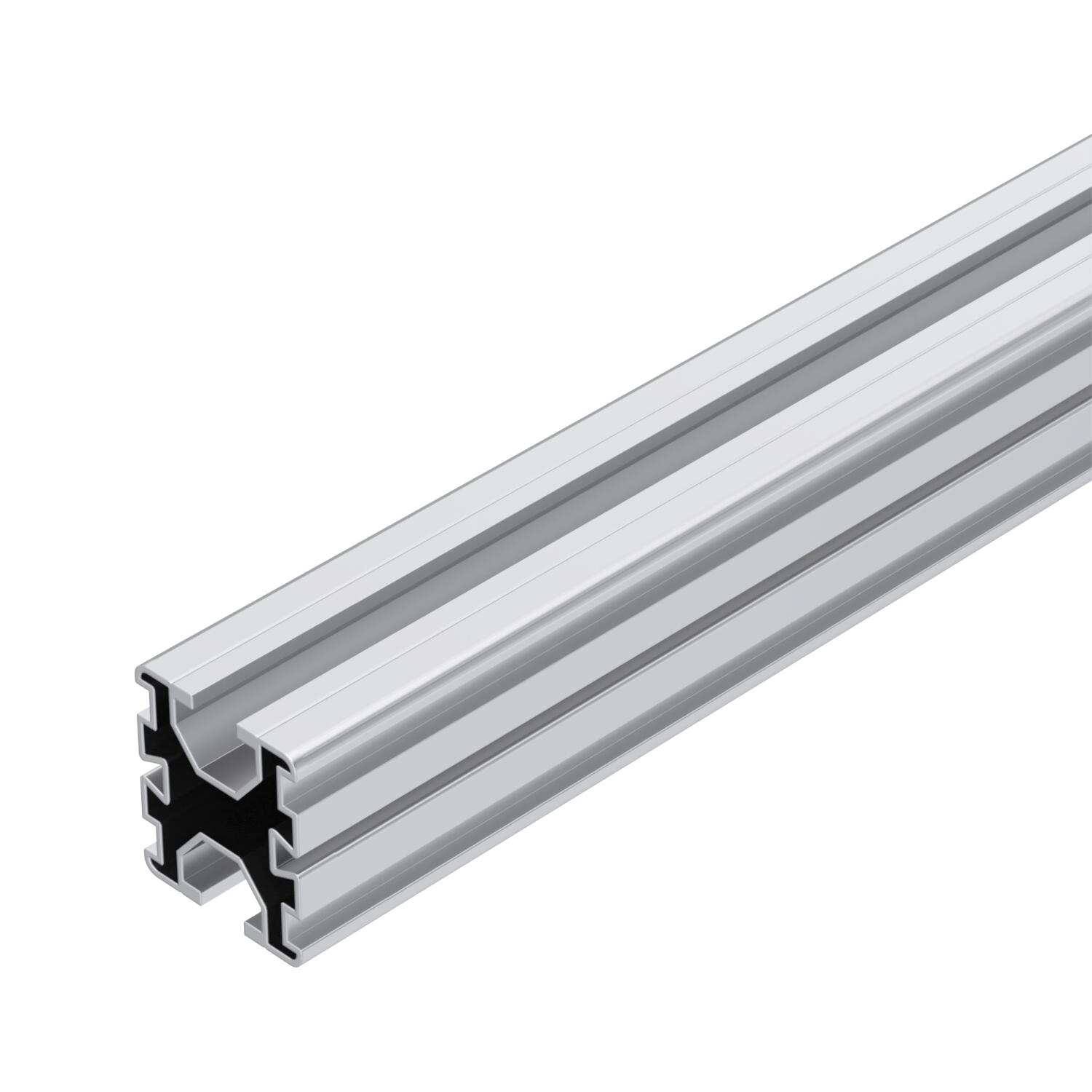

Profil nośny do montażu modułu PV

Nr kat. 5900405 | EAN 4012197368654

Nr kat. / Typ

Długość

Opis produktu

Opis produktu

Profil nośny do montażu modułów fotowoltaicznych na dachach płaskich i skośnych. Montaż na dachu płaskim w połączeniu ze stojakiem uniwersalnym Uni Base oraz wspornikami krótkimi i długimi STK i STL. Mocowanie zatrzaskowe profilu do podłoża za pomocą adaptera Unibase AMP. Montaż na dachu skośnym w połączeniu z uniwersalnymi hakami dachowymi DHU. Zatrzaskowe mocowanie profilu do haków dachowych. Połączenie śrubowe kilku profili nośnych za pomocą łącznika wzdłużnego LV 45 i łącznika krzyżowego KV 45. Z rowkiem 10 mm po obu stronach, aby pomieścić nakrętki przesuwne oraz zaciski uniwersalne i uziemiające.

Dane techniczne

Wymiary

Długość	2350 mm
Kolor	aluminiowy
Materiał	aluminium
Opcjonalny kanał kablowy	brak
Powierzchnia	bez pokrycia, lśniący
Szerokość	40 mm

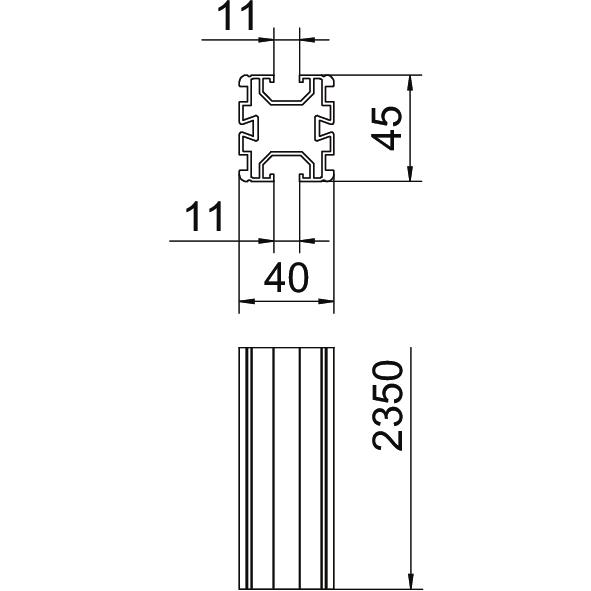

Wymiar	40x45x2350
Wysokość	45 mm
Wytrzymałość przekroju na zginanie Wx	3680 mm³
Wytrzymałość przekroju na zginanie Wy	3760 mm³
Zintegrowany kanał kablowy	brak

Wszystkie typy

Wszystkie typy

Typ	Długość	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
TP 45 2350 ALU	2350 mm	5900405	Sztuka	4 Sztuka
TP 45 4700 ALU	4700 mm	5900410	Sztuka	4 Sztuka
TP 45 4700 ALU S	4700 mm	5900412	Sztuka	4 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Uniwersalny zacisk do montażu modułów PV	KLU A2	5901010	Sztuka	20 Sztuka

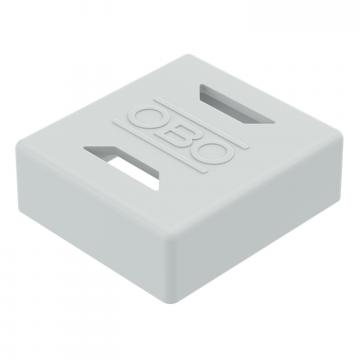

Profil nośny zaślepki końcowej	EK 45 G	5901722	Sztuka	20 Sztuka

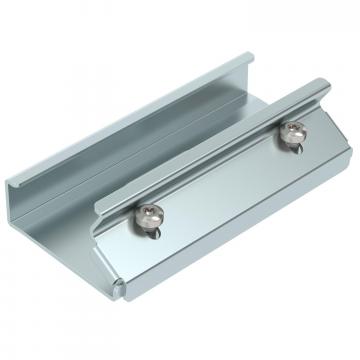

Łącznik podłużny do profilu nośnego TP	LV 45 DD	5901210	Sztuka	20 Sztuka
Łącznik krzyżowy do profili nośnych TP	KV 45 DD	5901250	Sztuka	20 Sztuka

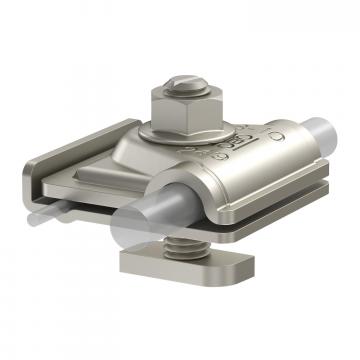

Zacisk uziemiający do systemów montażowych PV	249 PV10 6-50V2A	5051520	Sztuka	8 Sztuka
