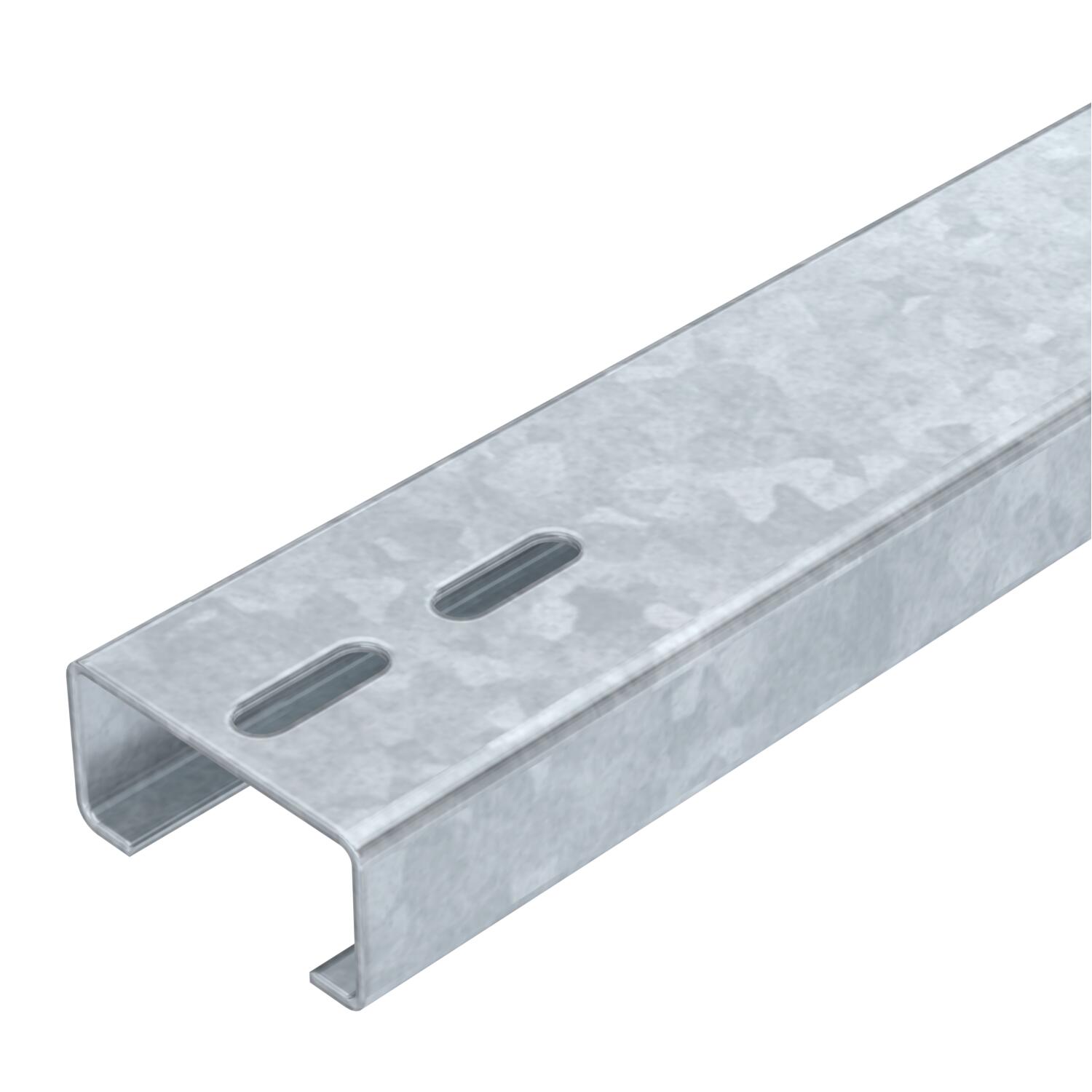

Profil nośny do montażu modułu PV, otwarta przestrzeń

Nr kat. 5900580 | EAN 4012197491543

Opis produktu
Opis produktu
Profil nośny do montażu modułów fotowoltaicznych w systemach typu open space. Montaż profilu nośnego na wstępnie zmontowanych wspornikach za pomocą łącznika krzyżowego KV FT. Montaż modułów PV na profilu nośnym za pomocą zacisków końcowych i/lub pośrednich typu KLE i/lub KLZ. Połączenie kilku profili nośnych za pomocą łącznika wzdłużnego LV FT lub łącznika krzyżowego KV FT, skręcane.
Dane techniczne

Dane techniczne

Materiał Stal
Opcjonalny kanał kablowy brak
Powierzchnia cynkowana metodą zanurzeniową
Seria produktu Magic PV Field
Wymiar 40x80x5020
Wytrzymałość przekroju na zginanie Wx 10600 mm³
Wytrzymałość przekroju na zginanie Wy 5200 mm³
Zintegrowany kanał kablowy brak

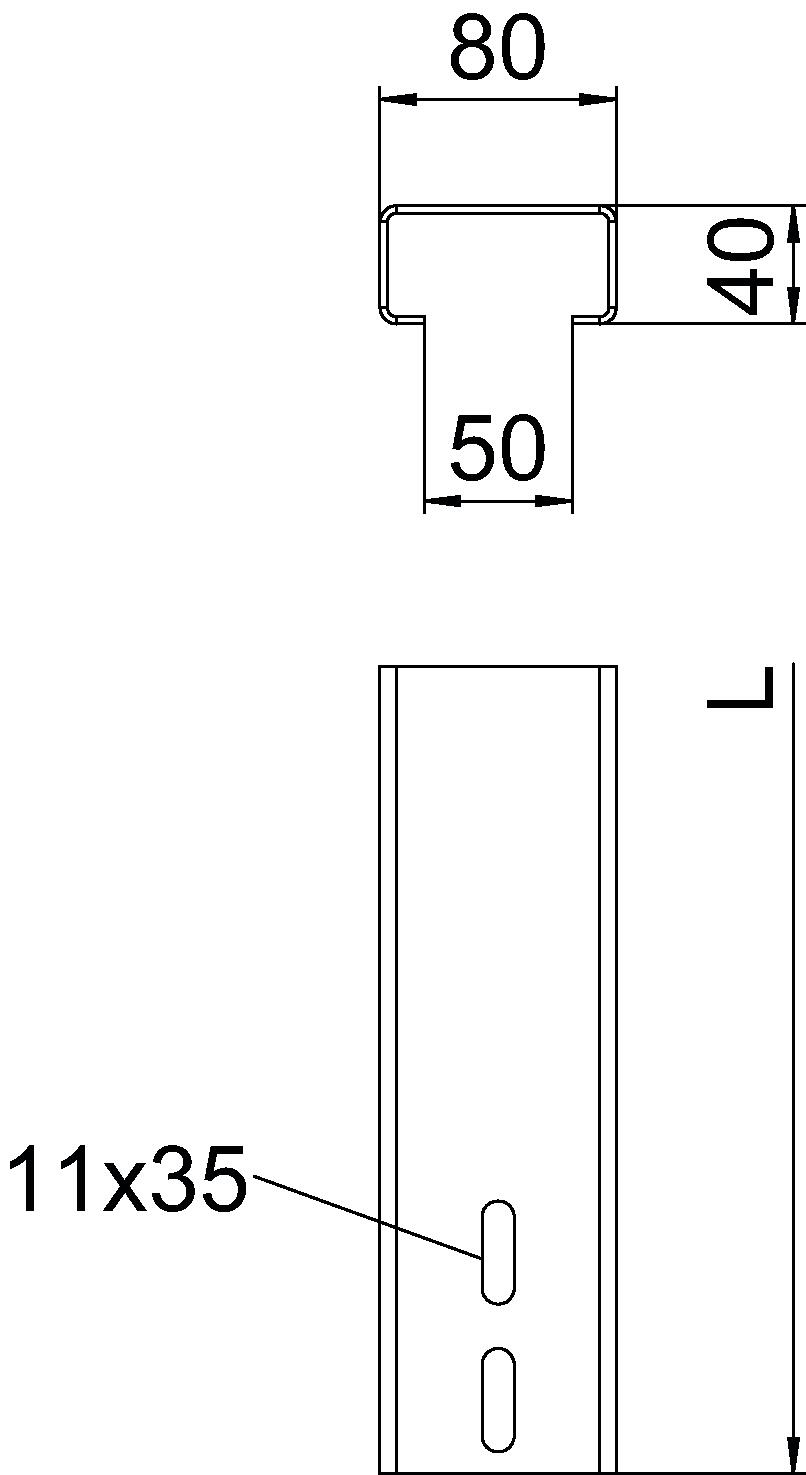

Wymiary

Długość 5020 mm
Szerokość 40 mm
Wysokość 80 mm
Wszystkie typy

Wszystkie typy

Typ Długość Nr kat. Ilość Najmniejsza sprzedawana ilość
TP 1000 FT 5650 mm 5900500
1 Sztuka
TP 1010 FT 5705 mm 5900502
1 Sztuka
TP 1020 FT 5760 mm 5900504
1 Sztuka
TP 1030 FT 5815 mm 5900506
1 Sztuka
TP 1040 FT 5780 mm 5900508
1 Sztuka
TP 1060 FT 5980 mm 5900512
1 Sztuka
TP 1100 FT 5090 mm 5900520
1 Sztuka
TP 1140 FT 5270 mm 5900522
1 Sztuka
TP 1310 FT 6035 mm 5900530
1 Sztuka
TP 5020 FT 5020 mm 5900580
1 Sztuka
Do pobrania

Karta danych technicznych TP 5020 FT / 5900580 , 0.16MB , pdf
