Profil nośny do montażu modułu PV, otwarta przestrzeń 5650 |

Czas realizacji dostawy na zapytanie

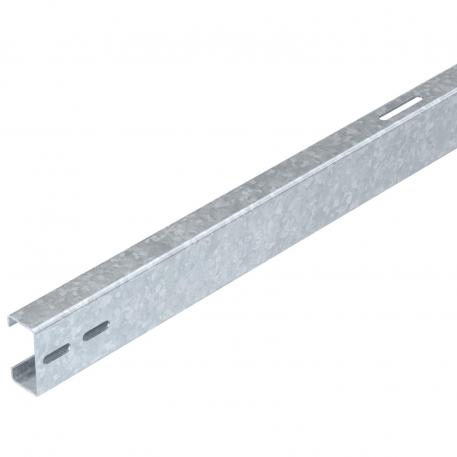

Profil nośny do montażu modułu PV, otwarta przestrzeń

Nr kat. 5900500 | EAN 4012197396862

Nr kat. / Typ

Długość

Opis produktu

Opis produktu

Profil nośny do montażu modułów fotowoltaicznych w systemach typu open space. Montaż profilu nośnego na wstępnie zmontowanych wspornikach za pomocą łącznika krzyżowego KV FT. Montaż modułów fotowoltaicznych na profilu nośnym za pomocą zacisków końcowych i/lub pośrednich. Połączenie kilku profili nośnych za pomocą łącznika wzdłużnego LV FT lub łącznika krzyżowego KV FT, skręcane.

Dane techniczne

Wymiary

Długość	5650 mm
Kolor	cyjan
Materiał	Stal
Opcjonalny kanał kablowy	brak
Powierzchnia	cynkowana metodą zanurzeniową
Ślad węglowy CO2 (GWP) od kołyski po bramę	38,8826 kg CO₂e / 1 Sztuka
Szerokość	40 mm

Szerokość modułu maks.	1000 mm
Szerokość modułu min.	990 mm

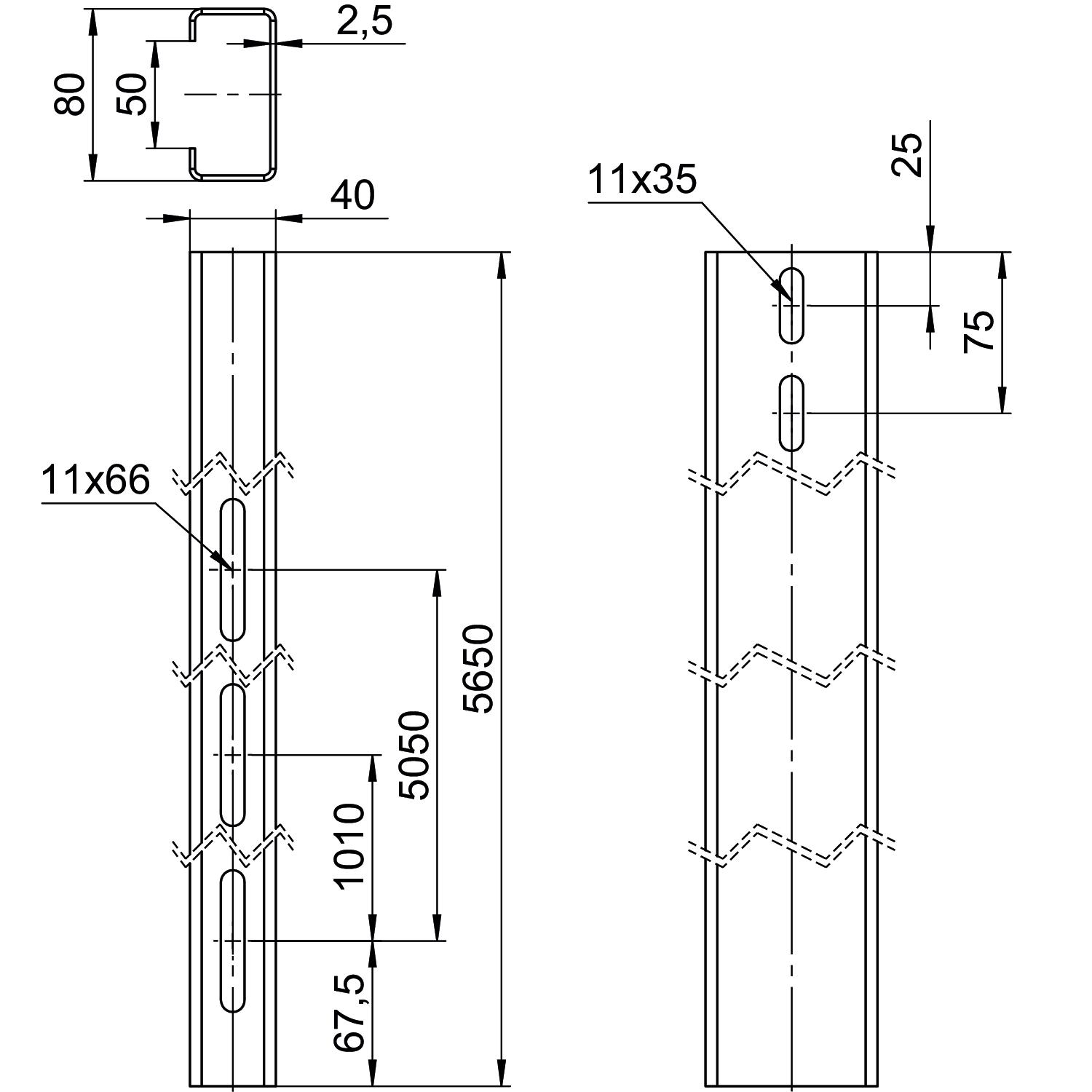

Wymiar	40x80x5650
Wysokość	80 mm
Wytrzymałość przekroju na zginanie Wx	10600 mm³
Wytrzymałość przekroju na zginanie Wy	5200 mm³
Zintegrowany kanał kablowy	brak

Wszystkie typy

Wszystkie typy

Typ	Długość	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
TP 1000 FT	5650 mm	5900500	Sztuka	1 Sztuka
TP 1010 FT	5705 mm	5900502	Sztuka	1 Sztuka
TP 1020 FT	5760 mm	5900504	Sztuka	1 Sztuka
TP 1030 FT	5815 mm	5900506	Sztuka	1 Sztuka
TP 1040 FT	5780 mm	5900508	Sztuka	1 Sztuka
TP 1050 FT	5925 mm	5900510	Sztuka	1 Sztuka
TP 1060 FT	5980 mm	5900512	Sztuka	1 Sztuka
TP 1100 FT	5090 mm	5900520	Sztuka	1 Sztuka
TP 1140 FT	5270 mm	5900522	Sztuka	1 Sztuka
TP 1310 FT	6035 mm	5900530	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Wstępnie zmontowany nośnik do montażu modułów fotowoltaicznych, otwarta przestrzeń	VT 10S FT	5901550	Sztuka	1 Sztuka
Wstępnie zmontowany nośnik do montażu modułów fotowoltaicznych, otwarta przestrzeń	VT 10M FT	5901552	Sztuka	1 Sztuka
Wstępnie zmontowany nośnik do montażu modułów fotowoltaicznych, otwarta przestrzeń	VT 10L FT	5901554	Sztuka	1 Sztuka
Wstępnie zmontowany nośnik do montażu modułów fotowoltaicznych, otwarta przestrzeń	VT 25S FT	5901556	Sztuka	1 Sztuka
Wstępnie zmontowany nośnik do montażu modułów fotowoltaicznych, otwarta przestrzeń	VT 25M FT	5901558	Sztuka	1 Sztuka
Wstępnie zmontowany nośnik do montażu modułów fotowoltaicznych, otwarta przestrzeń	VT 25L FT	5901560	Sztuka	1 Sztuka
Wstępnie zmontowany nośnik do montażu modułów fotowoltaicznych, otwarta przestrzeń	VT 30S FT	5901562	Sztuka	1 Sztuka
Wstępnie zmontowany nośnik do montażu modułów fotowoltaicznych, otwarta przestrzeń	VT 30M FT	5901564	Sztuka	1 Sztuka
Wstępnie zmontowany nośnik do montażu modułów fotowoltaicznych, otwarta przestrzeń	VT 30L FT	5901566	Sztuka	1 Sztuka
Łącznik podłużny do profili nośnych, otwarta przestrzeń	LV FT	5901215	Sztuka	20 Sztuka
Łącznik krzyżowy do profili nośnych, wolne pole	KV FT	5901255	Sztuka	50 Sztuka
Zacisk pośredni do montażu modułu PV, wolna przestrzeń	KLZ 2030 A2	5901050	Sztuka	50 Sztuka
Zacisk pośredni do montażu modułu PV, wolna przestrzeń	KLZ 3040 A2	5901054	Sztuka	50 Sztuka
Zacisk pośredni do montażu modułu PV, wolna przestrzeń	KLZ 4050 A2	5901058	Sztuka	50 Sztuka
Zacisk końcowy do montażu modułu PV, otwarta przestrzeń	KLE 20 A2	5901070	Sztuka	50 Sztuka
Zacisk końcowy do montażu modułu PV, otwarta przestrzeń	KLE 25 A2	5901072	Sztuka	50 Sztuka
Zacisk końcowy do montażu modułu PV, otwarta przestrzeń	KLE 30 A2	5901074	Sztuka	50 Sztuka
Zacisk końcowy do montażu modułu PV, otwarta przestrzeń	KLE 35 A2	5901076	Sztuka	50 Sztuka
Zacisk końcowy do montażu modułu PV, otwarta przestrzeń	KLE 40 A2	5901078	Sztuka	50 Sztuka
Zacisk końcowy do montażu modułu PV, otwarta przestrzeń	KLE 45 A2	5901080	Sztuka	50 Sztuka
Zacisk końcowy do montażu modułu PV, otwarta przestrzeń	KLE 50 A2	5901082	Sztuka	50 Sztuka
Zacisk pośredni ze sprężyną do montażu modułu PV	KLZ F 25 A2	5901062	Sztuka	50 Sztuka
Zacisk pośredni ze sprężyną do montażu modułu PV	KLZ F 30 A2	5901063	Sztuka	50 Sztuka
Zacisk pośredni ze sprężyną do montażu modułu PV	KLZ F 35 A2	5901064	Sztuka	50 Sztuka
Zacisk pośredni ze sprężyną do montażu modułu PV	KLZ F 40 A2	5901065	Sztuka	50 Sztuka
Zacisk końcowy ze sprężyną do montażu modułu PV	KLE F 25 A2	5901092	Sztuka	50 Sztuka
Zacisk końcowy ze sprężyną do montażu modułu PV	KLE F 30 A2	5901093	Sztuka	50 Sztuka
Zacisk końcowy ze sprężyną do montażu modułu PV	KLE F 35 A2	5901094	Sztuka	50 Sztuka
Zacisk końcowy ze sprężyną do montażu modułu PV	KLE F 40 A2	5901095	Sztuka	50 Sztuka
