Regulowana kaseta do wysokich obciążeń z otworem na tubus, RKFNSL, wielkość znamionowa 4, stal nierdzewna 105 | 150 | 15 | 105 | 4 | IP 55

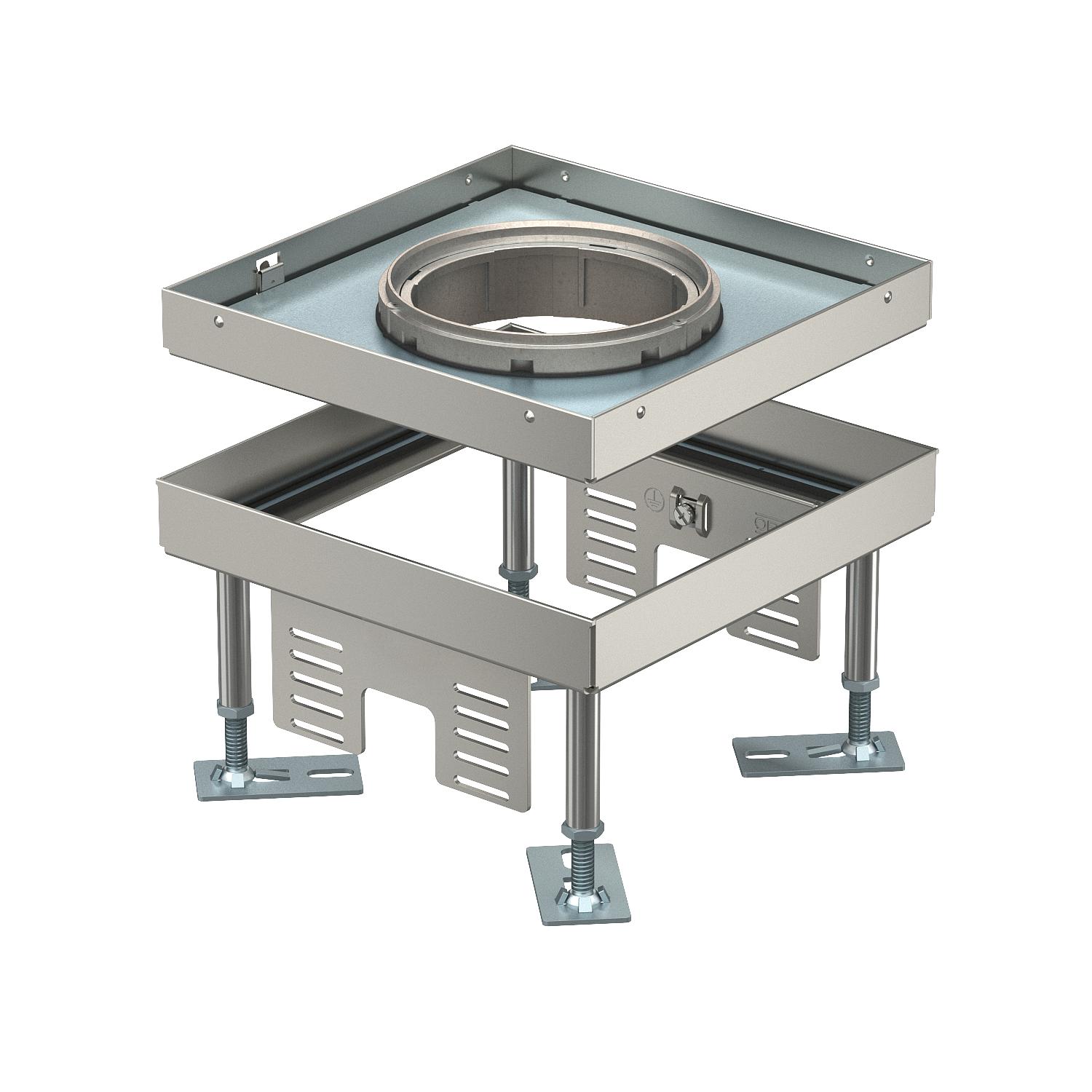

Regulowana kaseta do wysokich obciążeń z otworem na tubus, RKFNSL, wielkość znamionowa 4, stal nierdzewna

Nr kat. 7408926 | EAN 4012197278250

Nr kat. / Typ

Wysokość podłogi min.

Wysokość podłogi maks.

Grubość wykładziny podłogowej

Wymiar h

Wielkość znamionowa puszek instalacyjnych	4

Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	IP 55

Opis produktu

Opis produktu

Kwadratowa kaseta do wysokich obciążeń z otworem na tubus, wielkości znamionowej 4, do montażu osprzętu elektroinstalacyjnego w systemach kanałów podpodłogowych i podłogach technicznych, czyszczonych na sucho i mokro. Klasa obciążeń 1 do 10 kN.

Regulowana kaseta z otworem na tubus, klasa obciążeń 1 - 10 kN, 2-komorowa Możliwość montażu dwóch płytek APMT2. Do montażu 2 uniwersalnych puszek instalacyjnych UT3 na 4 indywidualne urządzenia z pierścieniem nośnym / wspornikiem nośnym lub 6 urządzeń Modul 45.

Dane techniczne

Dane techniczne

Długość, wymiar montażowy	201 mm
Grubość wykładziny podłogowej	15 mm
Głębokość montażowa	105 mm
Ilość urządzeń do zabudowy	6
Klasa wytrzymałości	10 kN (OBO SL1)
Liczba wyjść kablowych	1
Materiał	stal nierdzewna
Możliwość odłączenia	brak
Norma	EN 50085-2-2
Odporność kod IK	IK10
Odpowiednie do podłóg drążonych	tak
Odpowiednie do podłóg podwójnych	tak
Pielęgnacja podłogi	wilgotny
Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	IP 55
Stopień ochrony (IP) w stanie używania, otwartym	IP 20
Szerokość, wymiar montażowy	201 mm

Typ systemu montażu	UT3
Uniwersalna puszka instalacyjna	2 x UT3
Wersja o zwiększonej wytrzymałości	tak
Wersja, wyjście kablowe	Tubus
Wielkość znamionowa puszek instalacyjnych	4
Wspornik urządzeń do mocowania puszek instalacyjnych	brak
Wycięcie w podłodze/otwór montażowy	201x201
Wykonanie	kwadratowa
Wymiar	199x199x100
Wysokość podłogi maks.	150 mm
Wysokość podłogi min.	105 mm
Zakres regulacji maks.	150 mm
Zakres regulacji min.	105 mm
Zatwierdzenia	VDE
Zgodny z RoHS	wyłączone

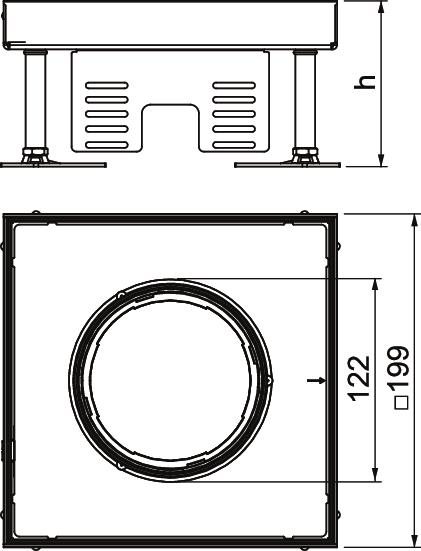

Wymiary

Długość	199 mm
Szerokość	199 mm

Wymiar h	105 mm
Wysokość	105 mm

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	18,016 kg CO₂e
Data pomiaru, wartość CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	szt.

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	18,016 kg CO2e / 1 Sztuka

Wszystkie typy

Wszystkie typy

Typ	Wysokość podłogi min.	Wysokość podłogi maks.	Grubość wykładziny podłogowej	Wymiar h	Wielkość znamionowa puszek instalacyjnych	Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
RKFN3 4 V SL1 15	105 mm	150 mm	15 mm	105 mm	4	IP 55	7408926	Sztuka	1 Sztuka
RKFN3 4 V SL1 20	110 mm	155 mm	20 mm	110 mm	4	IP 55	7408928	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Element regulujący RKNEV2	RK NEV2 110	7405815	Opak.	1 Opak.
Tubus, z uchwytem, dla ram kasetonowych i regulowanych kaset	TUK2 GV	7428140	Sztuka	1 Sztuka
Okrągła uszczelka do regulowanych kaset okrągłych R4, R7 i R9	SRS 4	7405798	Sztuka	4 Sztuka
Forma dla kaset regulowanych, wielkość znamionowa 4	SK RK4	7404380	Sztuka	1 Sztuka
Pokrywa montażowa do wysokich obciążeń do UZD350-3, wielkość znamionowa 4	DUG 350 4SL	7401408	Sztuka	1 Sztuka
Uniwersalna puszka instalacyjna UT3, z pokrywą do osprzętu Modul 45®, długość systemowa 165 mm.	UT3 45 3	7408723	Sztuka	1 Sztuka
Wspornik montażowy do gniazd przyłączeniowych teleinformatycznych, długość systemowa 165 mm	MTU 2	7407836	Sztuka	1 Sztuka
