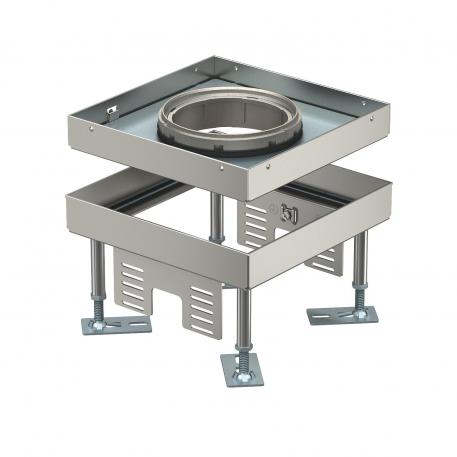

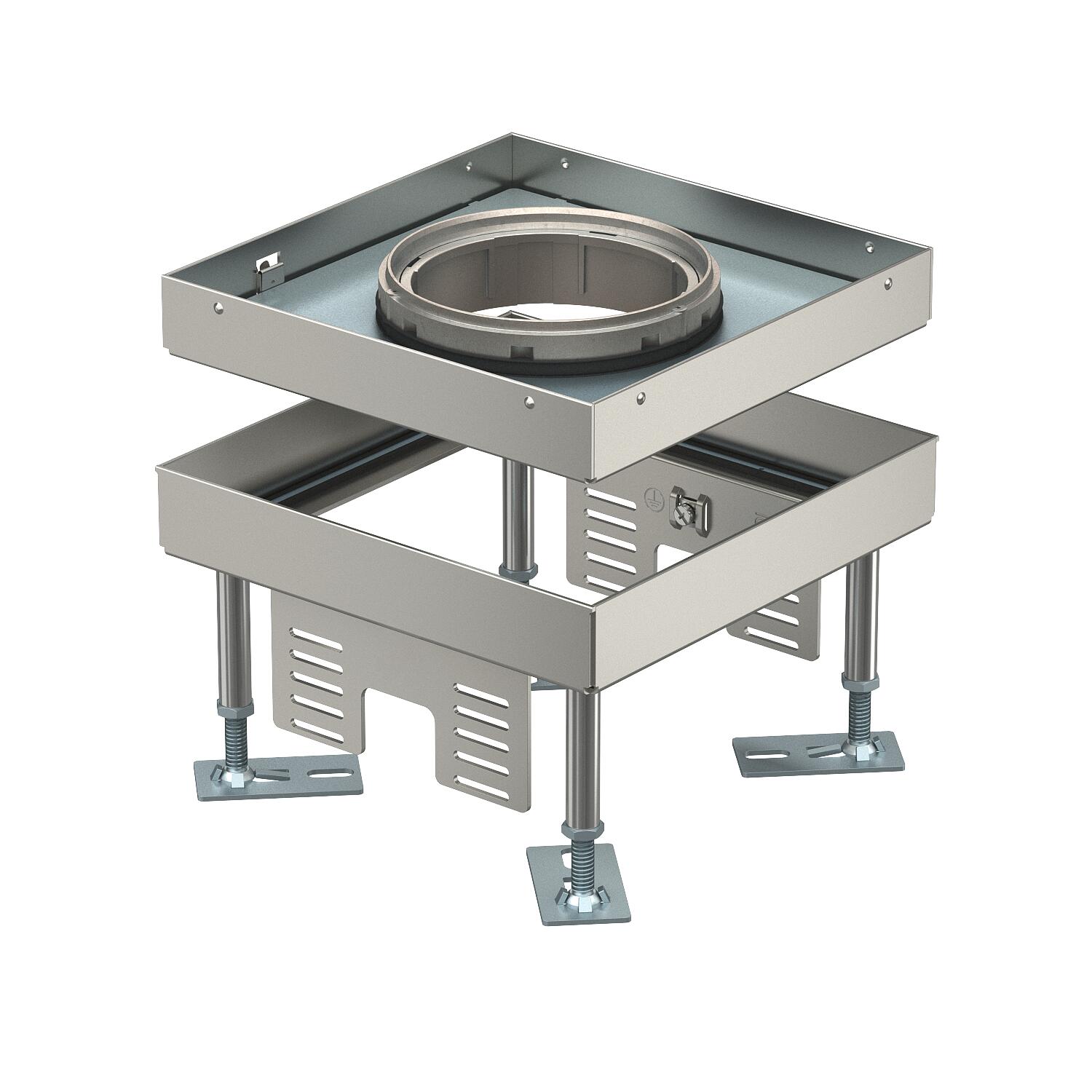

Regulowana kaseta do wysokich obciążeń z otworem na tubus, RKFNSL, wielkość znamionowa 4, stal nierdzewna

Nr kat. 7408928 | EAN 4012197278267

4
IP 55
Opis produktu
Opis produktu
Kwadratowa kaseta do wysokich obciążeń z otworem na tubus, wielkości znamionowej 4, do montażu osprzętu elektroinstalacyjnego w systemach kanałów podpodłogowych i podłogach technicznych, czyszczonych na sucho i mokro. Klasa obciążeń 1 do 10 kN.


Regulowana kaseta z otworem na tubus, klasa obciążeń 1 - 10 kN, 2-komorowa Możliwość montażu dwóch płytek APMT2. Do montażu 2 uniwersalnych puszek instalacyjnych UT3 na 4 indywidualne urządzenia z pierścieniem nośnym / wspornikiem nośnym lub 6 urządzeń Modul 45.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
  • stopień ochrony IP 55
  • CO₂ footprint (PCF)
Dane techniczne

Wymiary

Długość 199 mm
Długość, wymiar montażowy 201 mm
Grubość wykładziny podłogowej 20 mm
Głębokość montażowa 110 mm
Ilość urządzeń do zabudowy 6
Klasa wytrzymałości 10 kN (OBO SL1)
Liczba wyjść kablowych 1
Materiał stal nierdzewna
Możliwość odłączenia brak
Norma EN 50085-2-2
Odporność kod IK IK10
Odpowiednie do podłóg drążonych tak
Odpowiednie do podłóg podwójnych tak
Pielęgnacja podłogi wilgotny
Ślad węglowy CO2 (GWP) od kołyski po bramę 18,4834 kg CO2e / 1 Sztuka
Stopień ochrony (IP) w stanie nieużywanym, zamkniętym IP 55
Stopień ochrony (IP) w stanie używania, otwartym IP 20
Szerokość 199 mm
Szerokość, wymiar montażowy 201 mm
Typ systemu montażu UT3
Uniwersalna puszka instalacyjna 2 x UT3
Wersja o zwiększonej wytrzymałości tak
Wersja, wyjście kablowe Tubus
Wielkość znamionowa puszek instalacyjnych 4
Wspornik urządzeń do mocowania puszek instalacyjnych brak
Wycięcie w podłodze/otwór montażowy 201x201
Wykonanie kwadratowa

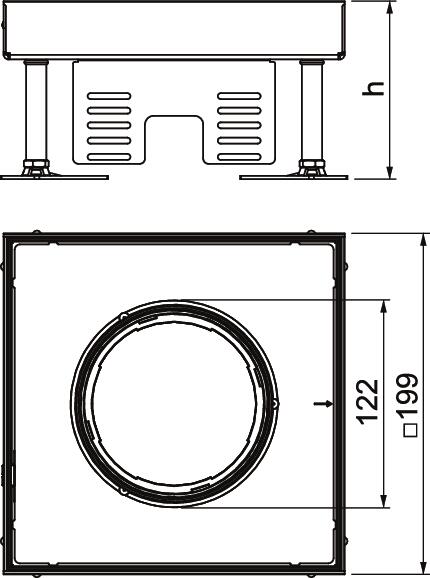

Wymiar 199x199x105
Wymiar h 110 mm
Wysokość 110 mm
Wysokość podłogi maks. 155 mm
Wysokość podłogi min. 110 mm
Zakres regulacji maks. 155 mm
Zakres regulacji min. 110 mm
Zatwierdzenia VDE
Wszystkie typy

Wszystkie typy

Typ Wysokość podłogi min. Wysokość podłogi maks. Grubość wykładziny podłogowej Wymiar h Wielkość znamionowa puszek instalacyjnych Stopień ochrony (IP) w stanie nieużywanym, zamkniętym Nr kat. Ilość Najmniejsza sprzedawana ilość
RKFN3 4 V SL1 15 105 mm 150 mm 15 mm 105 mm 4 IP 55 7408926
1 Sztuka
RKFN3 4 V SL1 20 110 mm 155 mm 20 mm 110 mm 4 IP 55 7408928
1 Sztuka
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Element regulujący RKNEV2 Element regulujący RKNEV2 RK NEV2 110 7405815
1 Opak.
Tubus, z uchwytem, dla ram kasetonowych i regulowanych kaset Tubus, z uchwytem, dla ram kasetonowych i regulowanych kaset TUK2 GV 7428140
1 Sztuka
Okrągła uszczelka do regulowanych kaset okrągłych R4, R7 i R9 Okrągła uszczelka do regulowanych kaset okrągłych R4, R7 i R9 SRS 4 7405798
4 Sztuka
Forma dla kaset regulowanych, wielkość znamionowa 4 Forma dla kaset regulowanych, wielkość znamionowa 4 SK RK4 7404380
1 Sztuka
Pokrywa montażowa do wysokich obciążeń do UZD350-3, wielkość znamionowa 4 Pokrywa montażowa do wysokich obciążeń do UZD350-3, wielkość znamionowa 4 DUG 350-3 4SL 7401408
1 Sztuka
Uniwersalna puszka instalacyjna UT3, z pokrywą do osprzętu Modul 45®, długość systemowa 165 mm. Uniwersalna puszka instalacyjna UT3, z pokrywą do osprzętu Modul 45®, długość systemowa 165 mm. UT3 45 3 7408723
1 Sztuka
Wspornik montażowy do gniazd przyłączeniowych teleinformatycznych, długość systemowa 165 mm Wspornik montażowy do gniazd przyłączeniowych teleinformatycznych, długość systemowa 165 mm MTU 2 7407836
1 Sztuka
