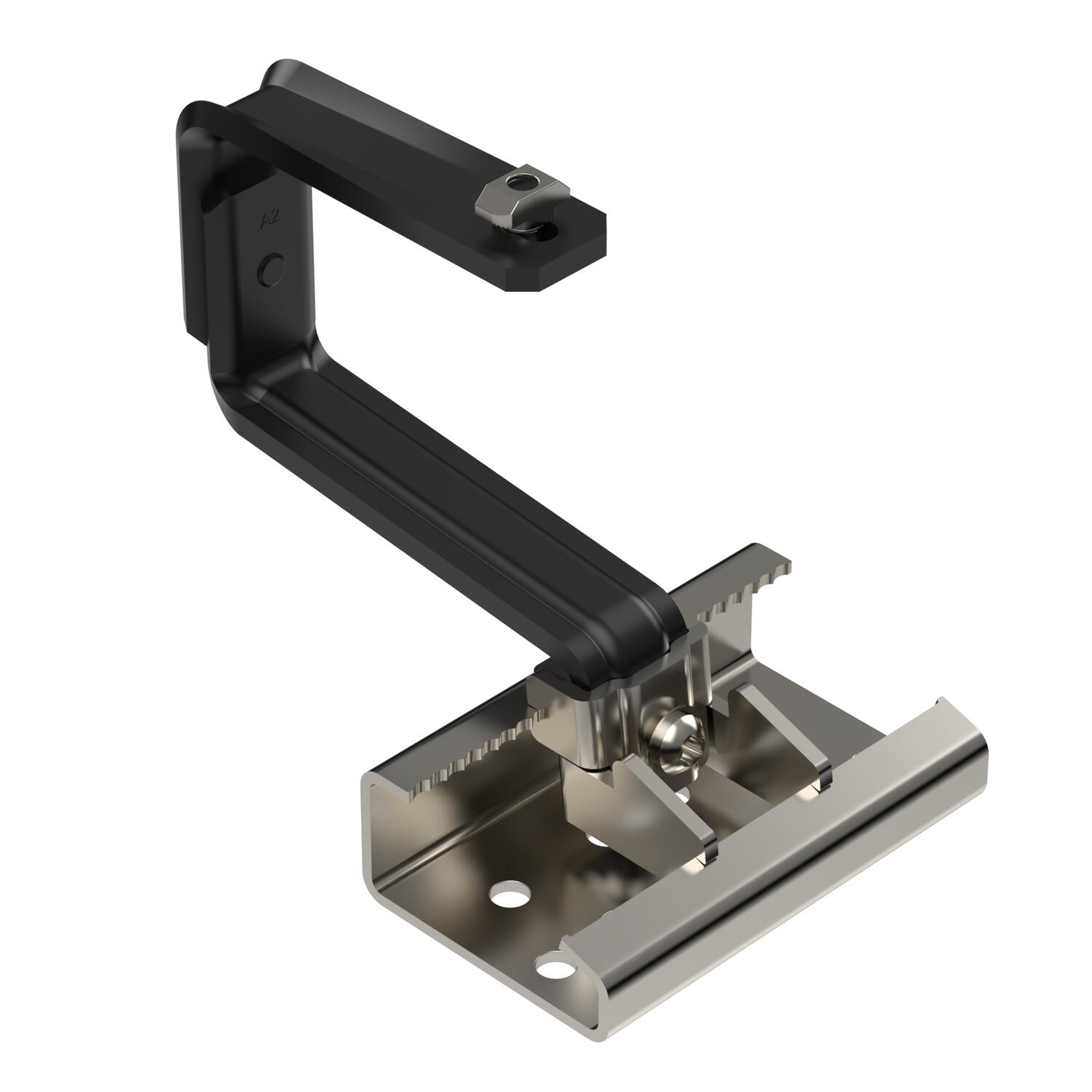

Roof hook for PV module mounting, screwable profile, tiled roof, black
Nr kat. 5901406 | EAN 4012197454692
- Opis produktu
-
Opis produktuRoof hook to mount photovoltaic modules on pitched roofs in combination with the TP 45 support profile. Suitable for tiled roofs. Screwable fastening on the support profile. Mounting on rafters with TKS wafer-head screws. The roof hook can be adjusted horizontally as well as vertically continuously via glands, correctTorx 40 key. Height adjustment in the range of the roof slat between 40–54 mm, side adjustment option up to 76 mm, height adjustment of the support profile up to 18 mm. Black version.
-
- Dane techniczne
-
Dane techniczne

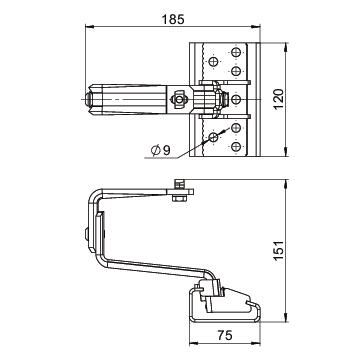

Długość płyty mocującej 120 mm Grubość materiału 6 mm Kąt nachylenia min. 90 ° Kolor czarny Kotwienie przykręcanie Materiał stal nierdzewna 1.4301 Odpowiednie do materiału dachu Dachówka holenderska Odpowiednie do mocowania systemu fotowoltaicznego do dachu/elewacji Mocowanie do dachu spadzistego Powierzchnia malowane proszkowo Regulowany tak Szerokość 120 mm Szerokość płyty mocującej 75 mm Wymagany przepust dachowy tak Wymiar 120x186x150 Wyrównanie poziomy / pionowy Wysoka płyta mocująca 36 mm Z płytką montażową tak - Wszystkie typy
- Do pobrania
-
Karta danych technicznych DHU T A2K S / 5901406 , 0.18MB , pdfREACH Deklaracja zgodności DHU T A2K S / 5901406 , 0.12MB , pdfRoHS Deklaracja zgodności DHU T A2K S / 5901406 , 0.13MB , pdfDo tego produktu nie są dostępne żadne zestawienia produktowe
