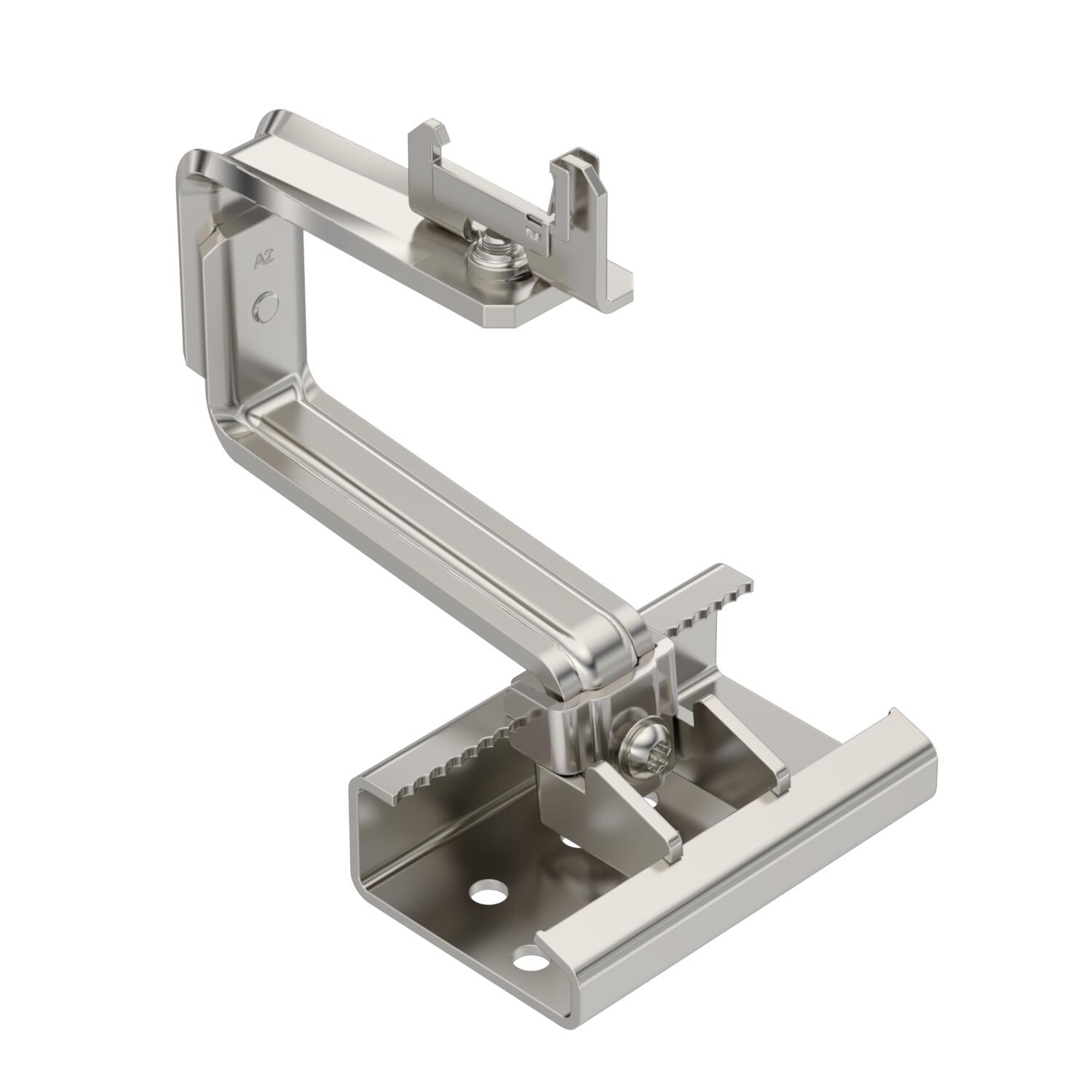

Uniwersalny hak dachowy do montażu modułów PV, dach kryty dachówką
Nr kat. 5901410 | EAN 4012197368685
- Opis produktu
-
Opis produktuHaki dachowe do montażu modułów fotowoltaicznych na dachach skośnych w połączeniu z profilem nośnym TP 45. Nadaje się do dachów krytych dachówką. Mocowanie zatrzaskowe do profilu nośnego. Montaż do krokwi dachowych za pomocą wkrętów z łbem podkładkowym TKS. Hak dachowy można bezstopniowo regulować w poziomie i w pionie za pomocą połączeń śrubowych, odpowiednim kluczem Torx 40. Regulacja wysokości w obszarze łaty dachowej od 40-54 mm, regulacja boczna do 76 mm, regulacja wysokości profilu nośnego do 18 mm.
-
- Dane techniczne
-
Dane techniczne

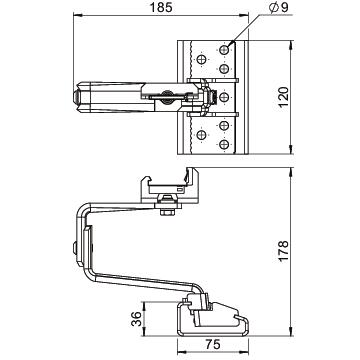

Długość płyty mocującej 120 mm Grubość materiału 6 mm Kąt nachylenia min. 90 ° Kolor stal szlachetna Kotwienie przykręcanie Materiał stal nierdzewna 1.4301 Odpowiednie do materiału dachu Dachówka holenderska Odpowiednie do mocowania systemu fotowoltaicznego do dachu/elewacji Mocowanie do dachu spadzistego Powierzchnia pusty, po obróbce Regulowany tak Ślad węglowy CO2 (GWP) od kołyski po bramę 6,9457 kg CO2e / 1 Sztuka Szerokość 120 mm Szerokość płyty mocującej 75 mm Wymagany przepust dachowy tak Wymiar 140x197x144 Wyrównanie poziomy / pionowy Wysoka płyta mocująca 36 mm Z płytką montażową tak - Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

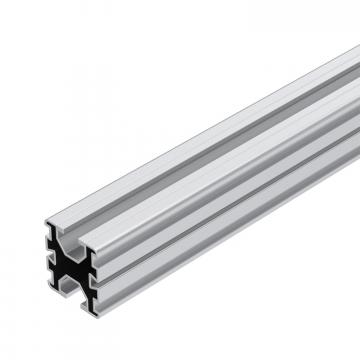

Profil nośny do montażu modułu PV
TP 45 2350 ALU 5900405 4 Sztuka
Profil nośny do montażu modułu PV
TP 45 4700 ALU 5900410 4 Sztuka

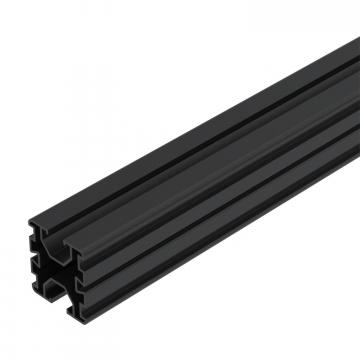

Support profile for PV module mounting
TP 45 4700 ALU S 5900412 4 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

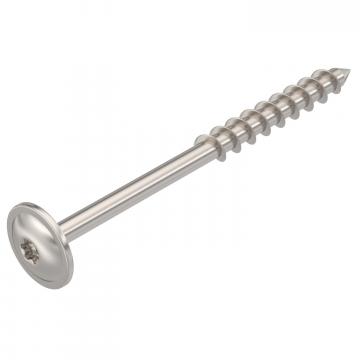

Śruba z łbem podkładkowym do haków dachowych
TKS 8x100 A2 5901800 100 Sztuka

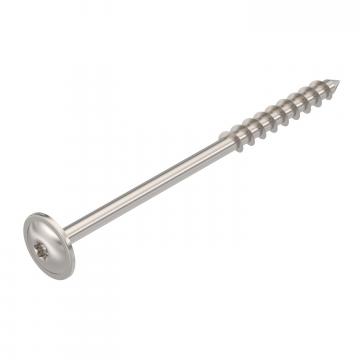

Śruba z łbem podkładkowym do haków dachowych
TKS 8x120 A2 5901802 100 Sztuka

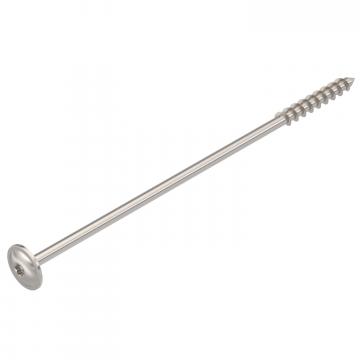

Śruba z łbem podkładkowym do haków dachowych
TKS 8x200 A2 5901804 50 Sztuka - Do pobrania
-
Karta danych technicznych DHU A2 / 5901410 , 0.17MB , pdfInstrukcja montażu PV mounting systems for pitched roofs , 3.87MB , pdfDo tego produktu nie są dostępne żadne zestawienia produktowe
