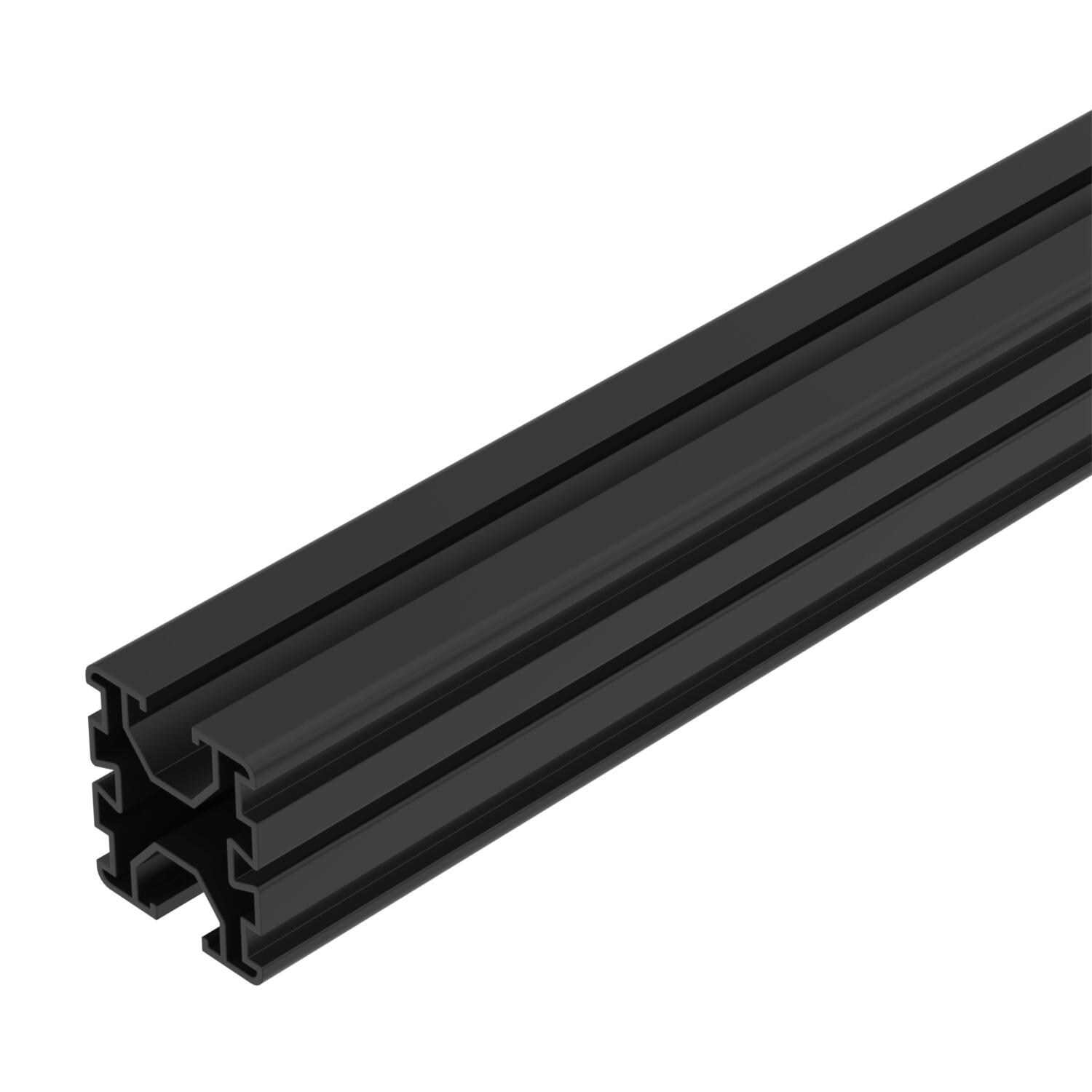

Support profile for PV module mounting

Nr kat. 5900412 | EAN 4012197381578

Nr kat. / Typ

Długość

Opis produktu

Opis produktu

Support profile to mount photovoltaic modules on flat and pitched roofs. Flat roof mounting in combination with UniBase universal stand and STK and STL short and long supports. Lockable fastening of the profile on the stand with UniBase AMP adapter. Pitched roof mounting in combination with universal DHU roof hook. Lockable fastening of the profile on roof hooks. Screwable connection of multiple support profiles with LV 45 straight connectors and KV 45 cross-connectors.

Dane techniczne

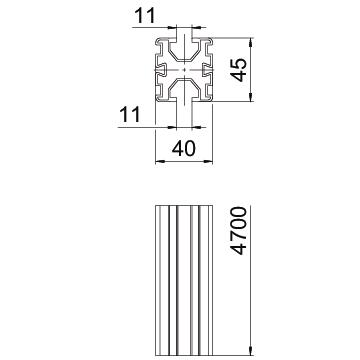

Wymiary

Długość	4700 mm
Kolor	czarny; RAL 9004
Materiał	aluminium
Opcjonalny kanał kablowy	brak
Powierzchnia	eloksydowana

Szerokość	40 mm
Wysokość	45 mm
Wytrzymałość przekroju na zginanie Wx	3680 mm³
Wytrzymałość przekroju na zginanie Wy	3760 mm³
Zintegrowany kanał kablowy	brak

Wszystkie typy

Wszystkie typy

Typ	Długość	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
TP 45 2350 ALU	2350 mm	5900405	Sztuka	4 Sztuka
TP 45 4700 ALU	4700 mm	5900410	Sztuka	4 Sztuka
TP 45 4700 ALU S	4700 mm	5900412	Sztuka	4 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość

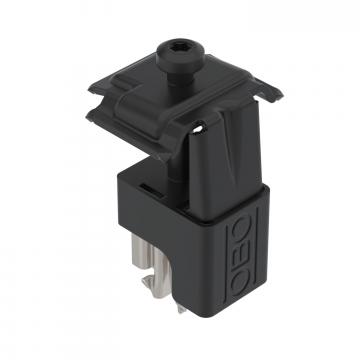

Universal clamp for PV module mounting	KLU A2 S	5901012	Sztuka	20 Sztuka

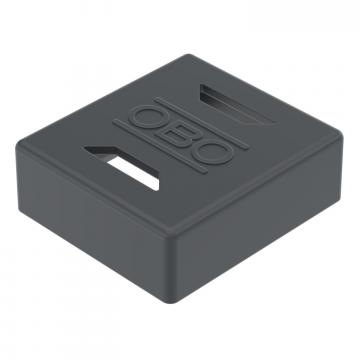

Profil nośny zaślepki końcowej	EK 45 S	5901720	Sztuka	20 Sztuka
Łącznik podłużny do profilu nośnego TP	LV 45 DD	5901210	Sztuka	20 Sztuka
Łącznik krzyżowy do profili nośnych TP	KV 45 DD	5901250	Sztuka	20 Sztuka
Zacisk uziemiający do systemów montażowych PV	249 PV10 6-50V2A	5051520	Sztuka	8 Sztuka
