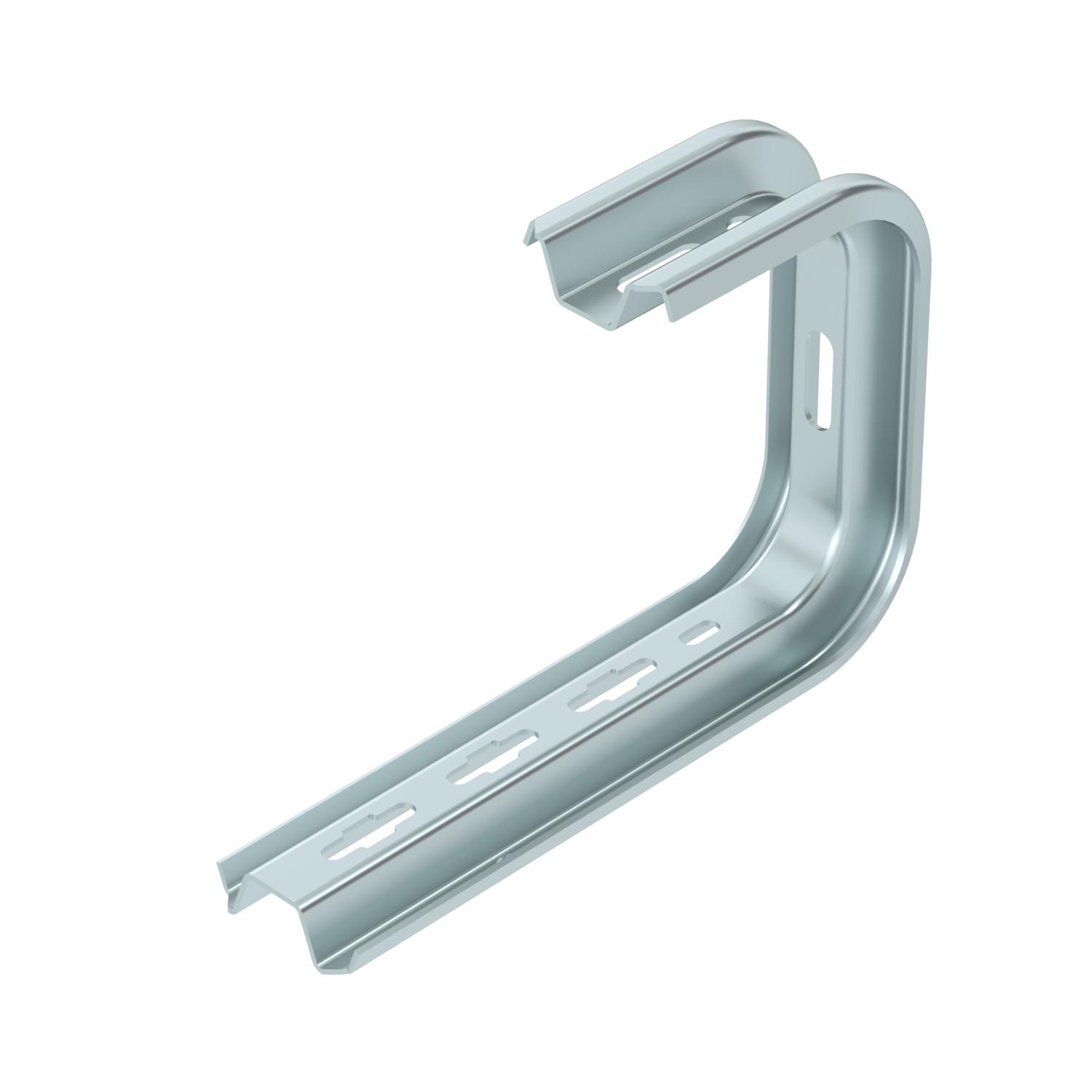

Wspornik ścienno-stropowy TP FS
Nr kat. 6363814 | EAN 4012196198672
- Opis produktu
-
Opis produktuWspornik ścienno-stropowy TP do uniwersalnego montażu
Ważne! Jeżeli kabłąk jest mocowany bezpośrednio na ścianie lub suficie, należy ze względu na stabilizację zastosować element dystansowy typ DS 4.
Maks. wysokość boku kablowego systemu nośnego 60 mm.
-
- Dane techniczne
-
Dane techniczne
do szerokości maks. 200 mm do szerokości min. 200 F w kN ściana 0,87 kN F w kN strop 0,8 kN Kolor cyjan Materiał Stal Odpowiedni do korytka kablowego tak Odpowiednie do drabiny kablowej tak Odpowiednie do korytka siatkowego tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Regulowany brak Seria produktu Seria TP Wykonanie Uchwyt wieszakowy (uchwyt C) Wymiar B245mm Zgodny z RoHS tak Wymiary

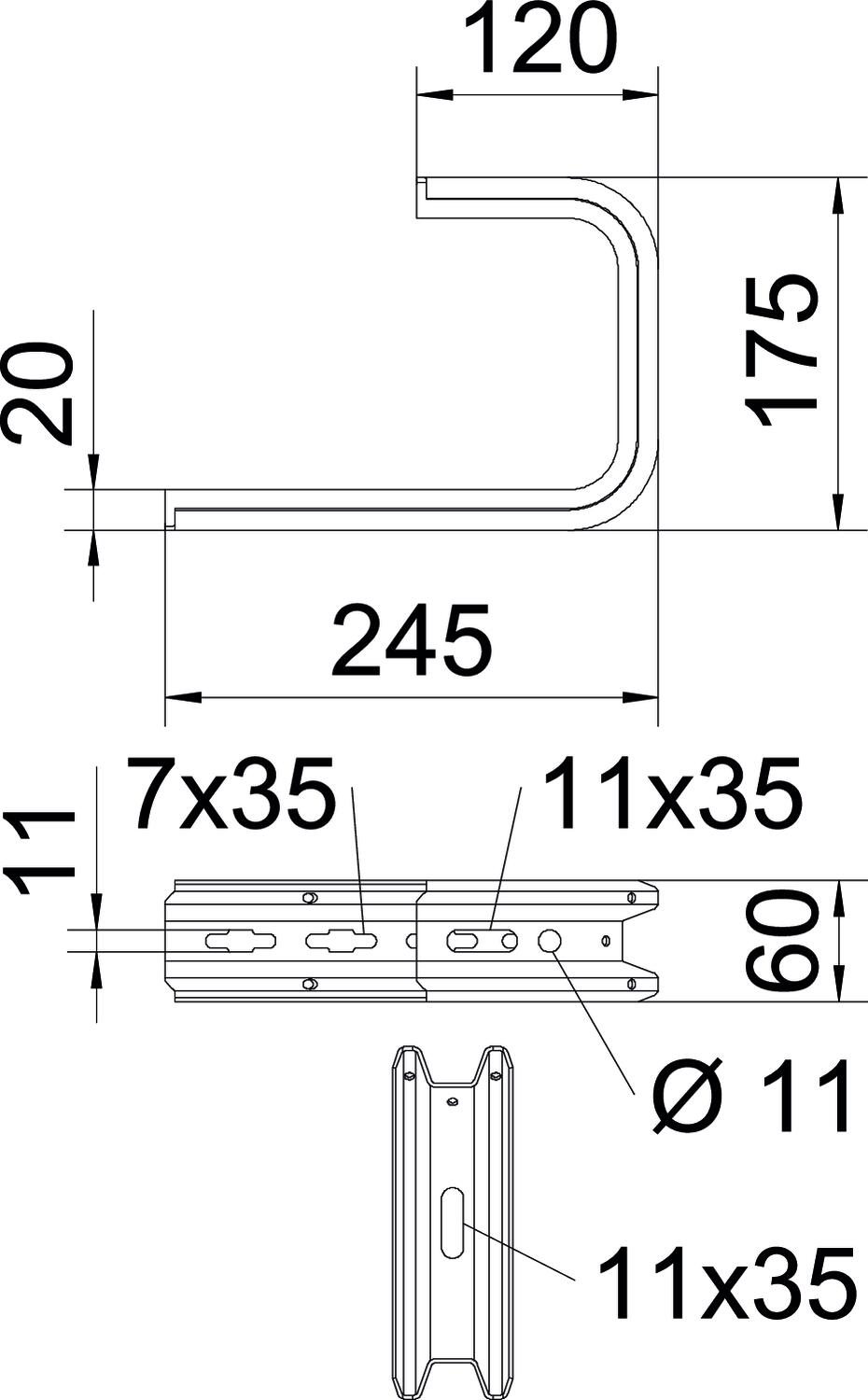

Długość 245 mm Szerokość 245 mm Wymiar B 245 mm Wymiar H 175 mm Wysokość 60 mm Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,5397 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit szt. Declared Unit Quantity 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 1,5397 kg CO2e / 1 Sztuka Dane techniczne
Diagram obciazenia wspornika sufitowego TPD
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
