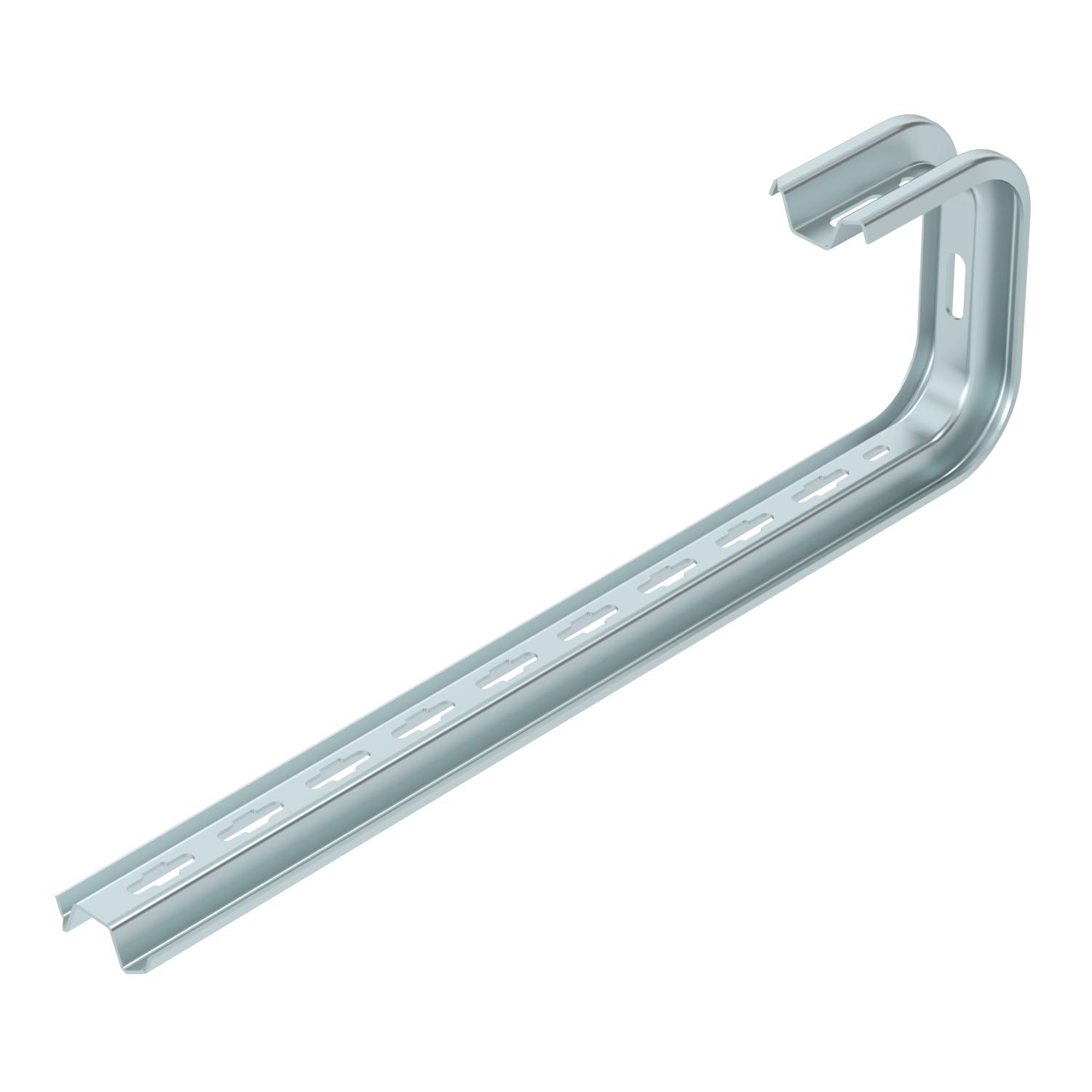

Wspornik ścienno-stropowy TP FS

Nr kat. 6363829 | EAN 4012195460428

60 mm
cyjan
Opis produktu
Opis produktu
Wspornik ścienno-stropowy TP do uniwersalnego montażu

Ważne! Jeżeli wspornik jest montowany bezpośrednio na ścianie lub stropu, wówczas z uwagi na stabilność zaleca się zastosowanie elementu dystansowego DS 4...

Maks. wys. trasy kablowej 60 mm.

  • Oświadczenie o zgodności z dyrektywami WE
  • Profil TP jako wieszak i wysięgnik
  • Koryto kablowe, wysokość boku 35mm
  • Koryto kablowe, wysokość boku 60mm
  • Ślad węglowy (PCF)
Dane techniczne

Dane techniczne

do szerokości maks. 500 mm
do szerokości min. 500
F w kN ściana 0,35 kN
F w kN strop 0,25 kN
Kolor cyjan
Materiał Stal
Odpowiedni do korytka kablowego tak
Odpowiednie do drabiny kablowej tak
Odpowiednie do korytka siatkowego tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Regulowany brak
Wykonanie Uchwyt wieszakowy (uchwyt C)
Wymiar B545mm

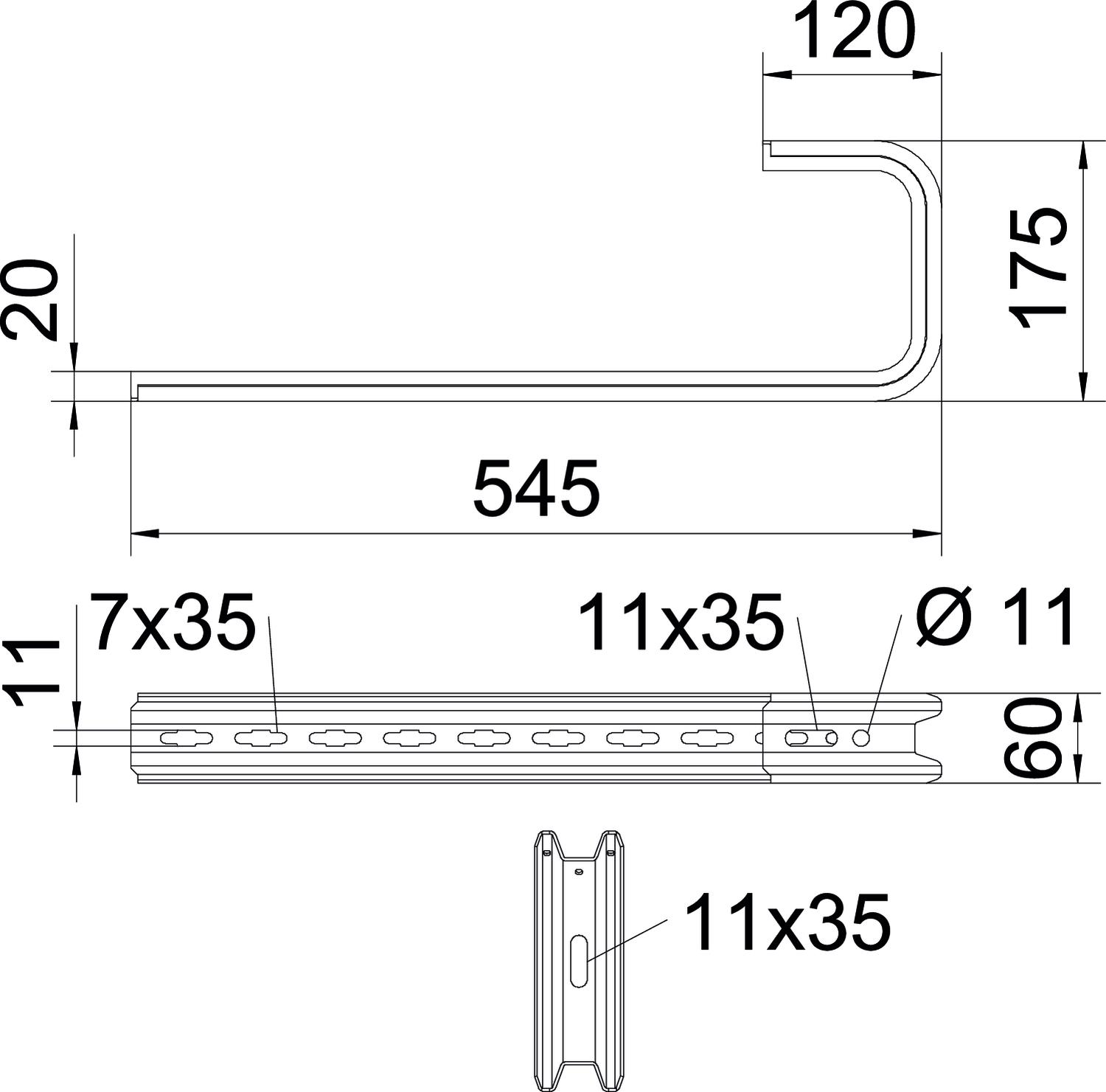

Wymiary

Długość 545 mm
Szerokość 545 mm
Wymiar B 545 mm
Wymiar H 175 mm
Wysokość 60 mm

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP) 2,5097 kg CO₂e
Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200
Declared Unit (LCA) szt.
Declared Unit Quantity (LCA) 1
Ślad węglowy CO2 (GWP) od kołyski po bramę 2,5097 kg CO2e / 1 Sztuka

Dane techniczne

Diagram obciazenia wspornika sufitowego TPD

Diagram obciazenia wspornika sufitowego TPD
Wszystkie typy

Wszystkie typy

Typ Szerokość Wysokość F w kN strop F w kN ściana do szerokości maks. Kolor Nr kat. Ilość Najmniejsza sprzedawana ilość
TPD 145 FS 145 mm 60 mm 1,3 kN 1,4 kN 100 mm cyjan 6363806
1 Sztuka
TPD 245 FS 245 mm 60 mm 0,8 kN 0,87 kN 200 mm cyjan 6363814
1 Sztuka
TPD 345 FS 345 mm 60 mm 0,5 kN 0,55 kN 300 mm cyjan 6363822
1 Sztuka
TPD 445 FS 445 mm 60 mm 0,35 kN 0,45 kN 400 mm cyjan 6363826
1 Sztuka
TPD 545 FS 545 mm 60 mm 0,25 kN 0,35 kN 500 mm cyjan 6363829
1 Sztuka
Dodatki

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F Śruba z łbem kratownicowym z nakrętką kombinowaną F FRSB 6x12 F 6406122
100 Sztuka
