Wspornik ścienno-wieszakowy AW 15 FT 160 | 1,5 | cyjan
morepic-1 morepic-2

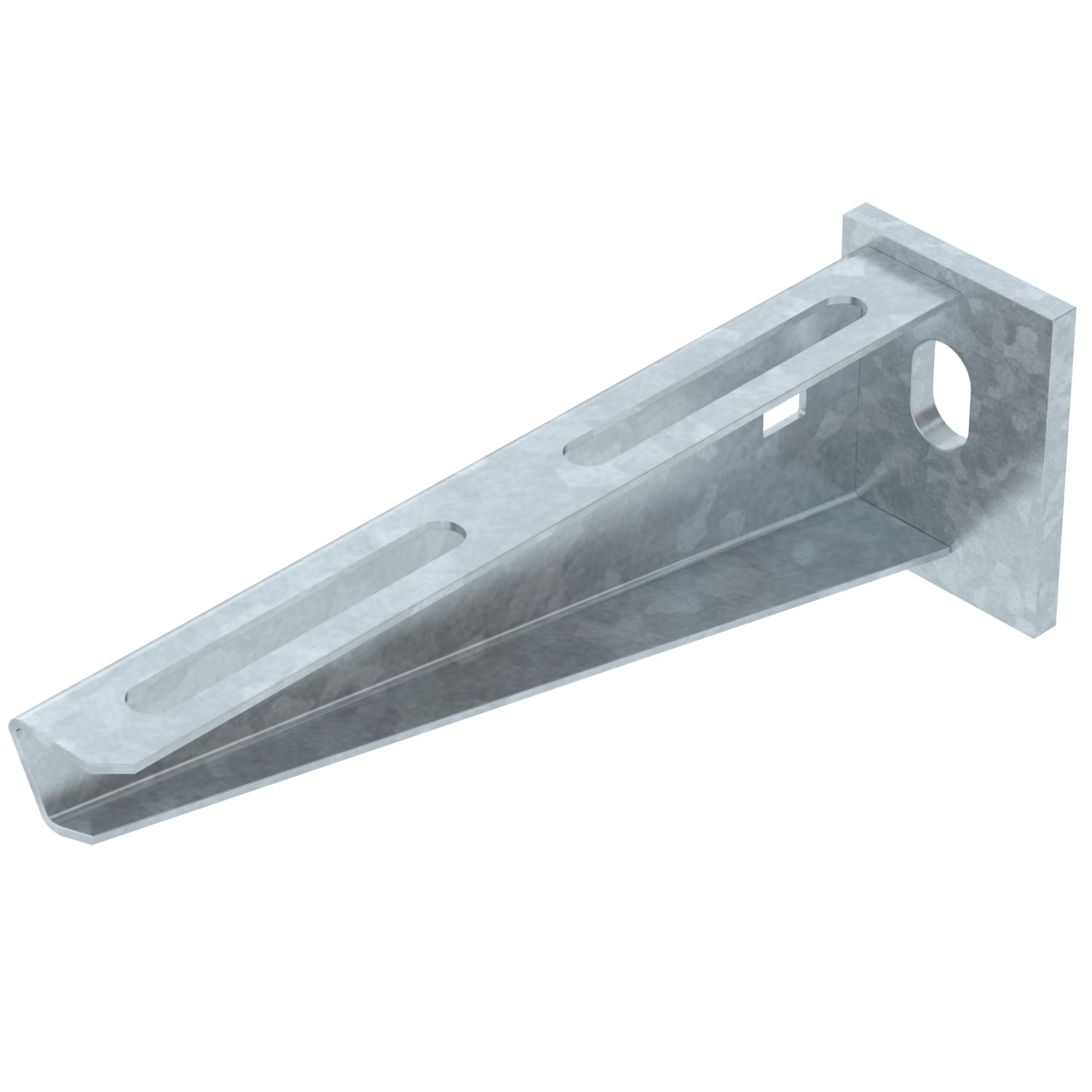

Wspornik ścienno-wieszakowy AW 15 FT

Nr kat. 6420664 | EAN 4012196207138

1,5 kN
cyjan
Opis produktu
Opis produktu
Lekki wspornik ścienno- wieszakowy z przyspawaną płytą montażową.

Zamocowanie wysięgnika na wieszaku US od szerokości 400 mm za pomocą śruby z łbem sześciokątnym przez obydwa boki wieszaka. Proszę zastosować w tym celu odpowiednie elementy dystansowe!

  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • Deklaracja środowiskowa produktu (EPD)
  • Ślad węglowy (PCF)
  • Opakowania bez tworzyw sztucznych
  • Opakowanie w całości z kartonu z recyklingu
Dane techniczne

Dane techniczne

Artykuł EPD tak
F w kN 1,5 kN
Kolor cyjan
Materiał Stal
Podtrzymanie funkcji tak
Powierzchnia cynkowana metodą zanurzeniową
Seria produktu Seria AW 15
Średnica otworu 11 mm
Stal nierdzewna, wytrawiana brak
Wykonanie Wspornik ścienno-stropowy
Wymiar B160mm
Zakres kąta maks. 90 mm
Zakres kąta min. 90 mm
Zgodny z RoHS tak

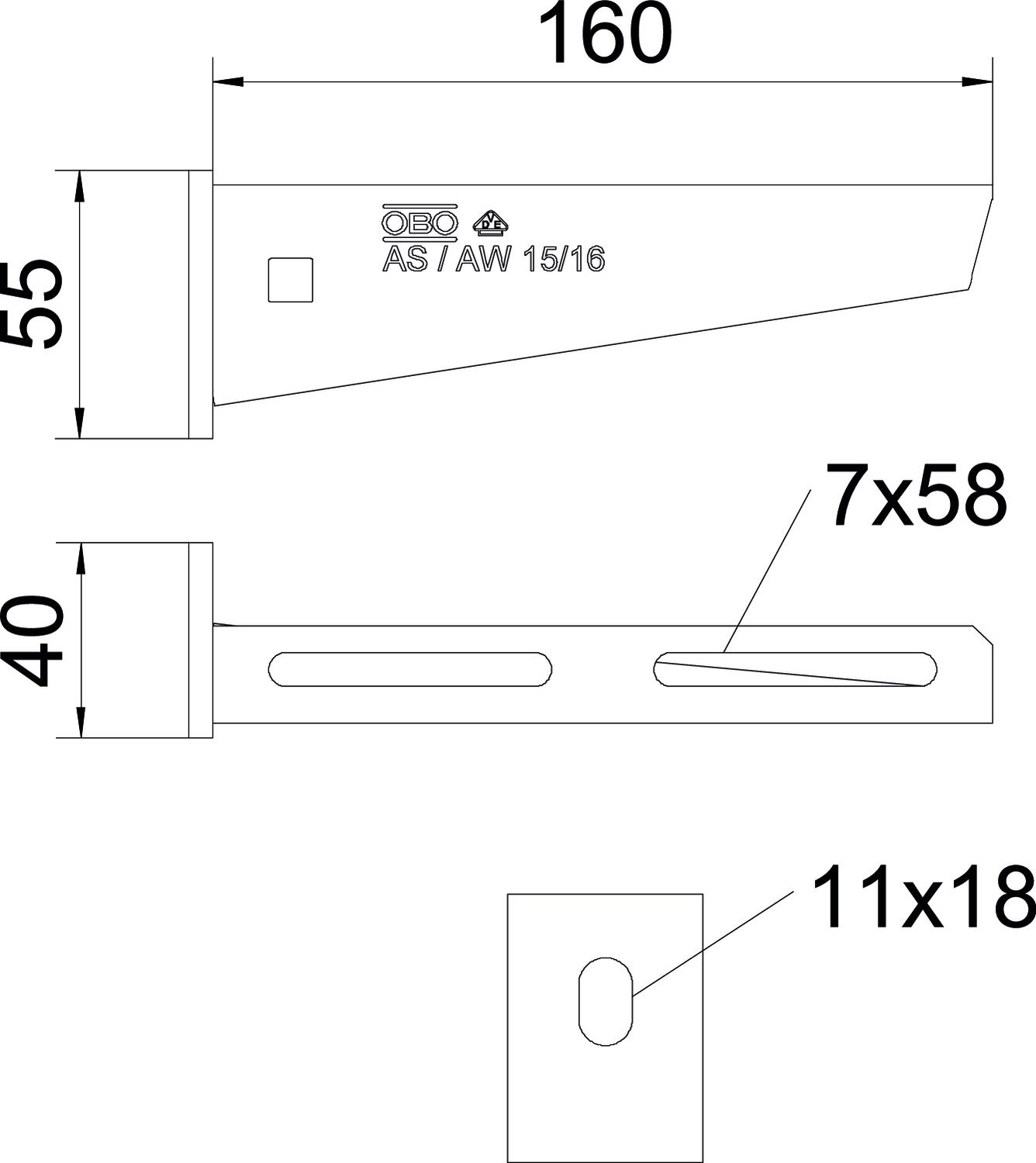

Wymiary

Długość 40 mm
Szerokość 6 in
Szerokość 160 mm
Wymiar A 40 mm
Wymiar B 160 mm
Wymiar H 55 mm
Wymiar W 160 mm
Wysokość 2,17 in
Wysokość 55 mm

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP) 0,4647 kg CO₂e
Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200
Declared Unit szt.
Declared Unit Quantity 1
Ślad węglowy CO2 (GWP) od kołyski po bramę 0,4647 kg CO2e / 1 Sztuka

Dane techniczne

Wykres obciazenia wspornika typ AW 15

Wykres obciazenia wspornika typ AW 15
  • Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
  • Dopuszczalne obciążenie wspornika w kN bez ciężaru montera Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
  • Wykresy obciążeń dla różnych długości wsporników w mm Wykresy obciążeń dla różnych długości wsporników w mm
Wszystkie typy

Wszystkie typy

Typ Szerokość F w kN Kolor Nr kat. Ilość Najmniejsza sprzedawana ilość
AW 15 11 FT 110 mm 1,5 kN cyjan 6420656
1 Sztuka
AW 15 16 FT 160 mm 1,5 kN cyjan 6420664
1 Sztuka
AW 15 21 FT 210 mm 1,5 kN cyjan 6420680
1 Sztuka
AW 15 31 FT 310 mm 1,5 kN cyjan 6420710
1 Sztuka
AW 15 41 FT 410 mm 1,5 kN cyjan 6420745
1 Sztuka
AW 15 51 FT 510 mm 1,5 kN cyjan 6420788
1 Sztuka
AW 15 56 FT 560 mm 1,5 kN cyjan 6420796
1 Sztuka
AW 15 61 FT 610 mm 1,5 kN cyjan 6420826
1 Sztuka
Dodatki

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F Śruba z łbem kratownicowym z nakrętką kombinowaną F FRSB 6x12 F 6406122
100 Sztuka
