Wspornik ścienno-wieszakowy AW 15 FT
Nr kat. 6420826 | EAN 4012196207497
- Opis produktu
-

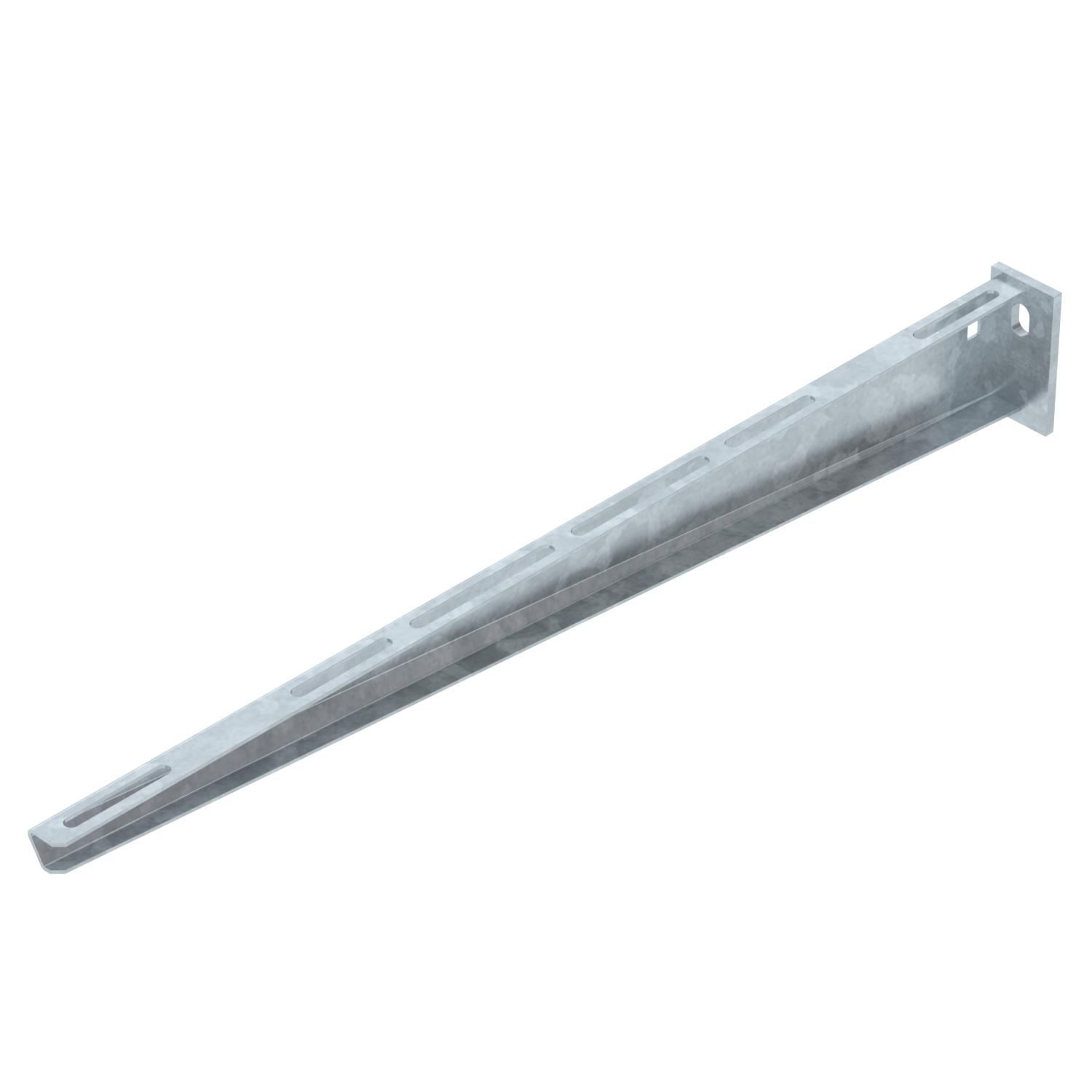

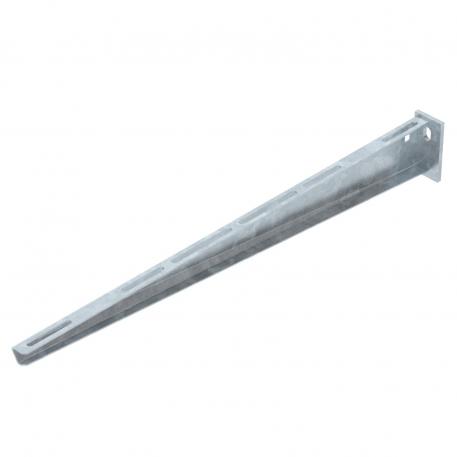

Opis produktuLekki wspornik ścienno- wieszakowy z przyspawaną płytą montażową.
Zamocowanie wysięgnika na wieszaku US od szerokości 400 mm za pomocą śruby z łbem sześciokątnym przez obydwa boki wieszaka. Proszę zastosować w tym celu odpowiednie elementy dystansowe!
-
- Dane techniczne
-
Dane techniczne
Artykuł EPD tak F w kN 1,5 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Seria produktu Seria AW 15 Średnica otworu 11 mm Stal nierdzewna, wytrawiana brak Wykonanie Wspornik ścienno-stropowy Wymiar B610mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Zgodny z RoHS tak Wymiary

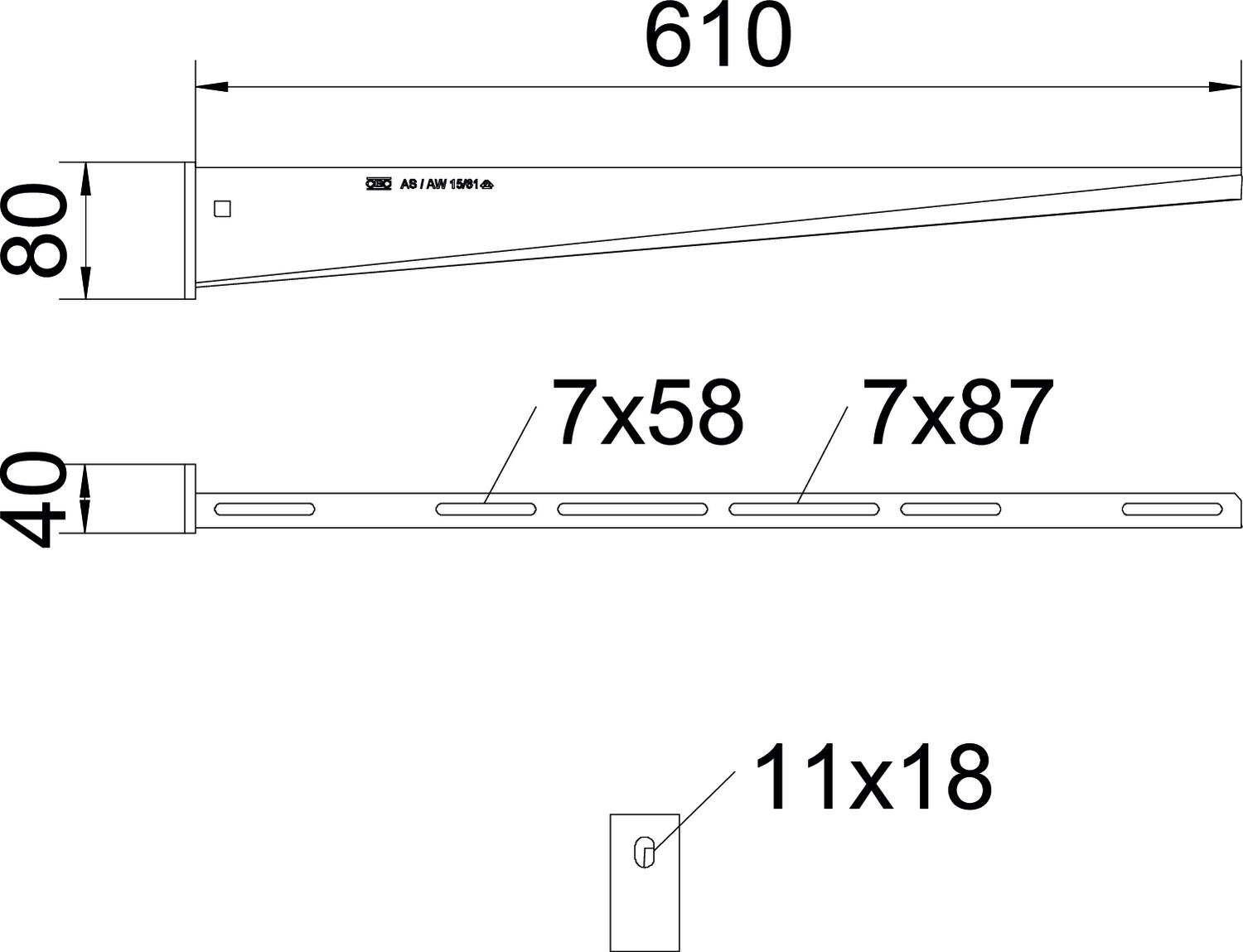

Długość 40 mm Szerokość 24 in Szerokość 610 mm Wymiar A 40 mm Wymiar B 610 mm Wymiar H 80 mm Wymiar W 610 mm Wysokość 80 mm Wysokość 3,15 in Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,9713 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit szt. Declared Unit Quantity 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 1,9713 kg CO2e / 1 Sztuka Dane techniczne
Wykres obciazenia wspornika typ AW 15
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
Karta danych technicznych AW 15 61 FT / 6420826 , 0.27MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE AW 15 61 FT / 6420826 , 0.13MB , pdfBrytyjska Deklaracja Zgodności AW 15 61 FT / 6420826 , 0.09MB , pdfREACH Deklaracja zgodności AW 15 61 FT / 6420826 , 0.13MB , pdfRoHS Deklaracja zgodności AW 15 61 FT / 6420826 , 0.13MB , pdfUmwelterklärung (EPD) AW 15 61 FT / 6420826 , 2.03MB , pdfCertyfikat (pozwolenie na używanie znaku) Pozwolenie na używanie znaku VDE, wieszaki i wysięgniki , 0.12MB , pdfPomoc przy doborze Selection aid cable trays, screwable , 2.17MB , pdfPomoc przy doborze Selection aid for cable trays, Magic , 0.23MB , pdfInstrukcja montażu Instrukcja montażu systemów U , 2.02MB , pdfInstrukcja montażu General information on the mounting , 2.65MB , pdf
