Wspornik ścienno-wieszakowy AW 30 FT
Nr kat. 6419763 | EAN 4012196206834
- Opis produktu
-

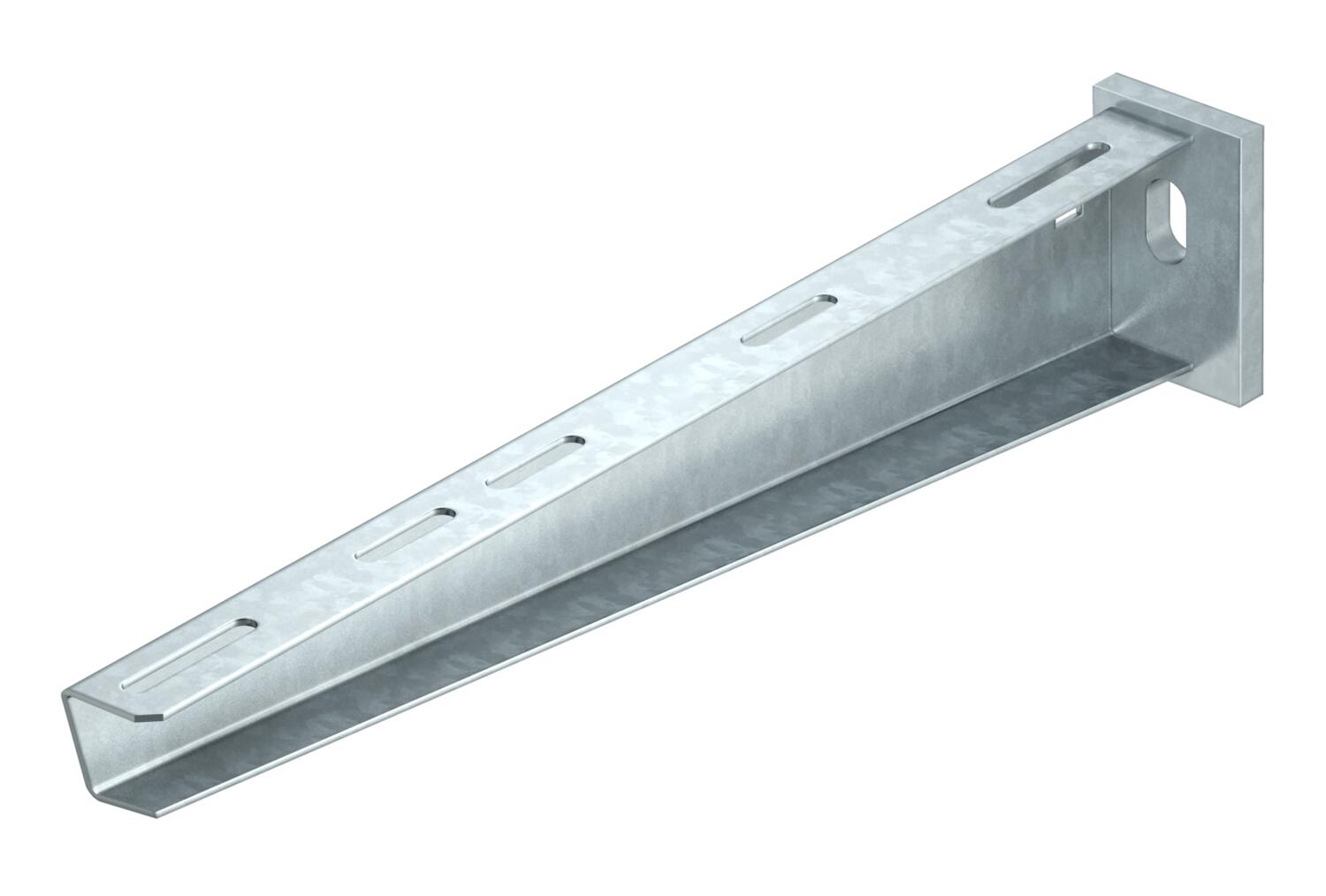

Opis produktuŚrednio ciężki wspornik ścienno- wieszakowy z przyspawaną płytą głowicy.
Zamocowanie wysięgnika na wieszaku US od szerokości 400 mm za pomocą śruby z łbem sześciokątnym przez obydwa boki wieszaka. Proszę zastosować w tym celu odpowiednie elementy dystansowe!
-
- Dane techniczne
-
Dane techniczne
Artykuł EPD tak F w kN 3 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji tak Powierzchnia cynkowana metodą zanurzeniową Seria produktu Seria AW 30 Średnica otworu 13 mm Stal nierdzewna, wytrawiana brak Wykonanie Wspornik ścienno-stropowy Wymiar B410mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Zgodny z RoHS tak Wymiary

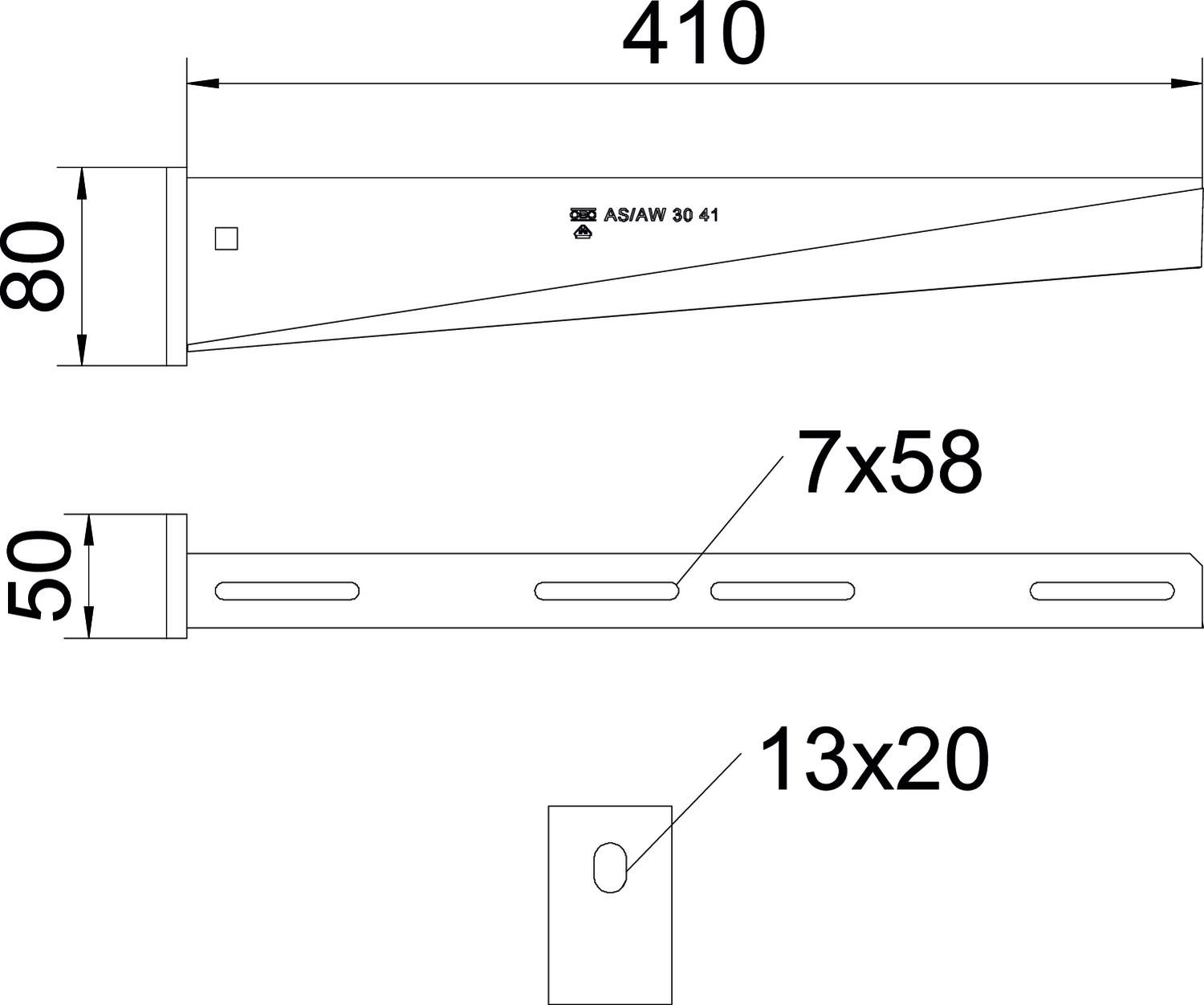

Długość 50 mm Szerokość 410 mm Wymiar A 50 mm Wymiar B 410 mm Wymiar H 80 mm Wysokość 80 mm Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,9601 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit szt. Declared Unit Quantity 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 1,9601 kg CO2e / 1 Sztuka Dane techniczne
Wykres obciazenia wspornika AW 30
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
