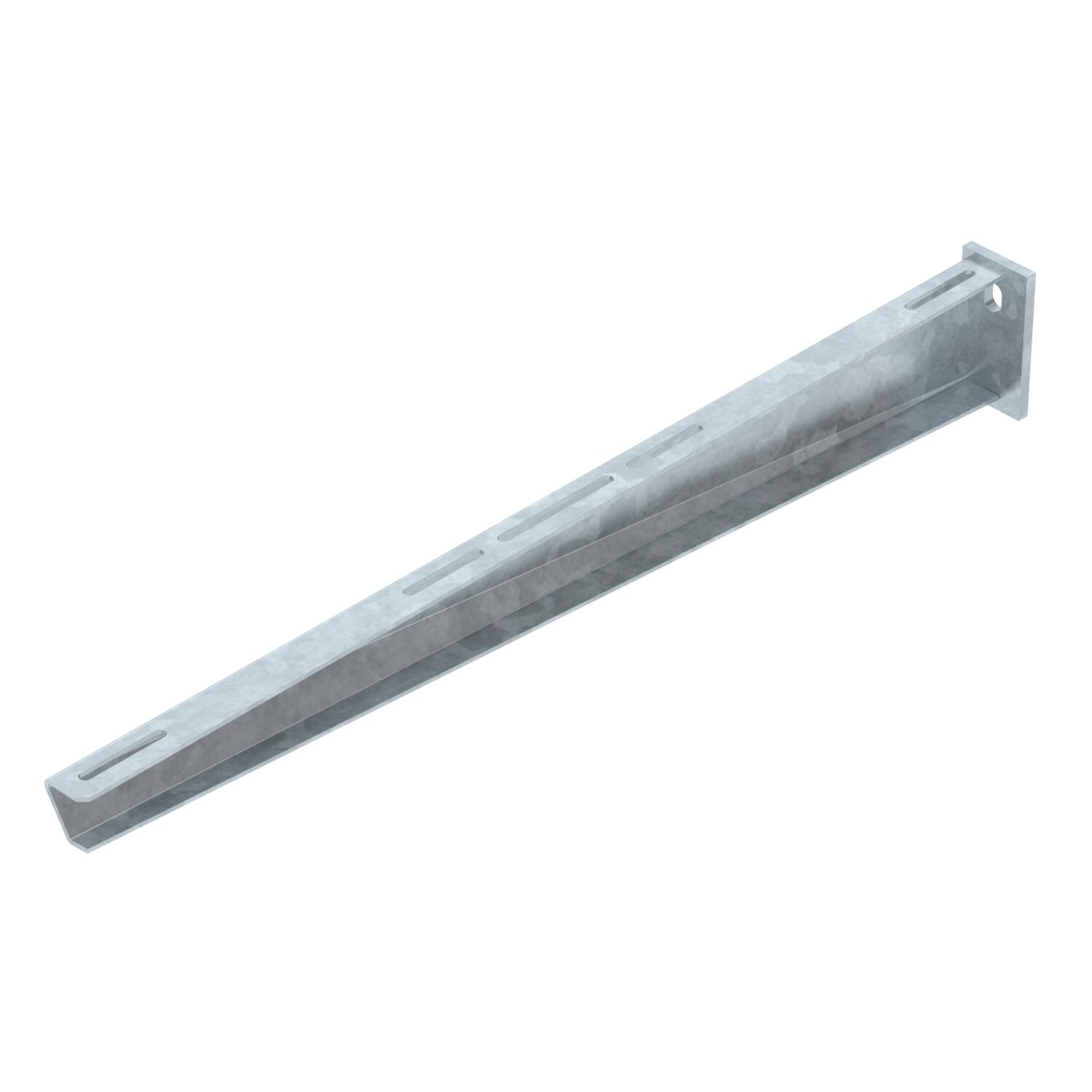

Wspornik ścienno-wieszakowy AW 30 FT
Nr kat. 6419836 | EAN 4012196483730
- Opis produktu
-
Opis produktuŚrednio ciężki wspornik ścienno- wieszakowy z przyspawaną płytą głowicy.
Zamocowanie wysięgnika na wieszaku US od szerokości 400 mm za pomocą śruby z łbem sześciokątnym przez obydwa boki wieszaka. Proszę zastosować w tym celu odpowiednie elementy dystansowe!
-
- Dane techniczne
-

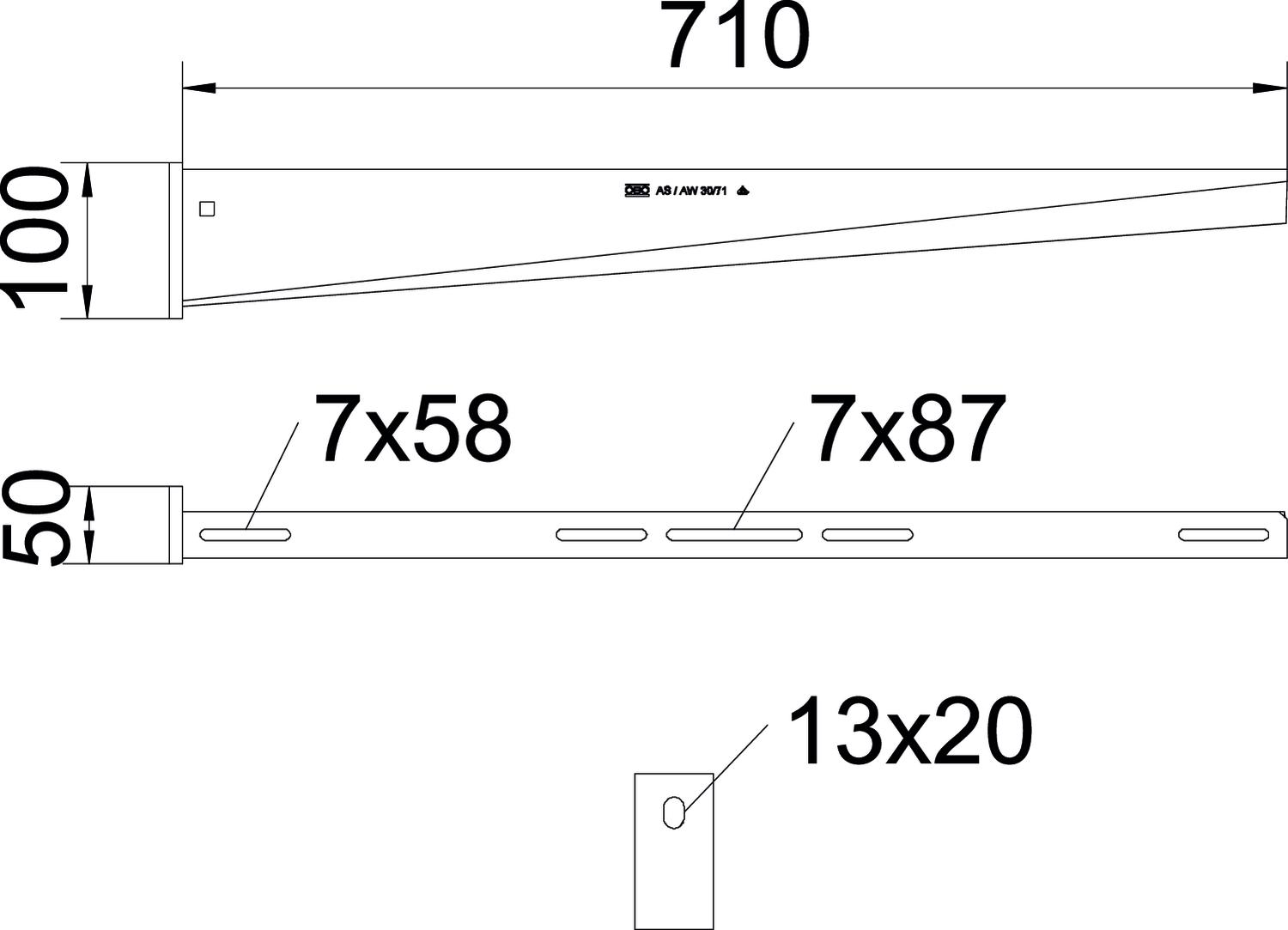

Wymiary
Długość 50 mm F w kN 3 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Ślad węglowy CO2 (GWP) od kołyski po bramę 5,4587 kg CO2e / 1 Sztuka Średnica otworu 13 mm Stal nierdzewna, wytrawiana brak Szerokość 710 mm Wykonanie Wspornik ścienno-stropowy Wymiar B710mm Wymiar A 50 mm Wymiar B 710 mm Wymiar H 100 mm Wysokość 100 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika AW 30
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
