Wspornik ścienny AW 80
Nr kat. 6417752 | EAN 4012196203475
- Opis produktu
-

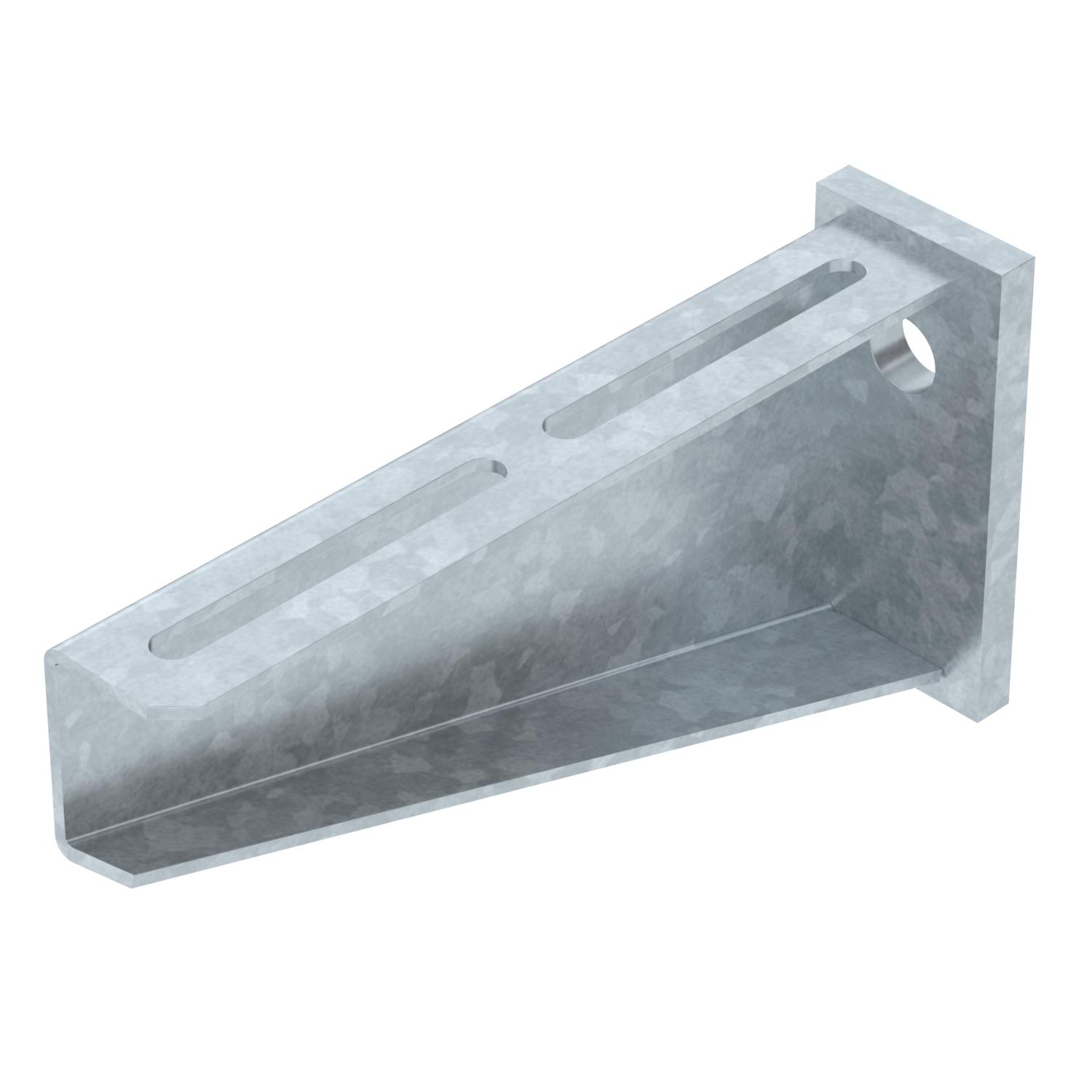

Opis produktuCiężki wspornik ścienny z przyspawaną płytą montażową.
W celu zamocowania korytek i drabin kablowych za pomocą śrub grzybkowych o rozmiarze M6 podkładkę o dużej powierzchni należy zamawiać osobno (perforacja w wsporniku 9 x ...).
-
- Dane techniczne
-
Dane techniczne
F w kN 8 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Seria produktu Seria AW 80 Średnica otworu 17,5 mm Stal nierdzewna, wytrawiana brak Wykonanie Wspornik ścienno-stropowy Wymiar B210mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Zgodny z RoHS tak Wymiary

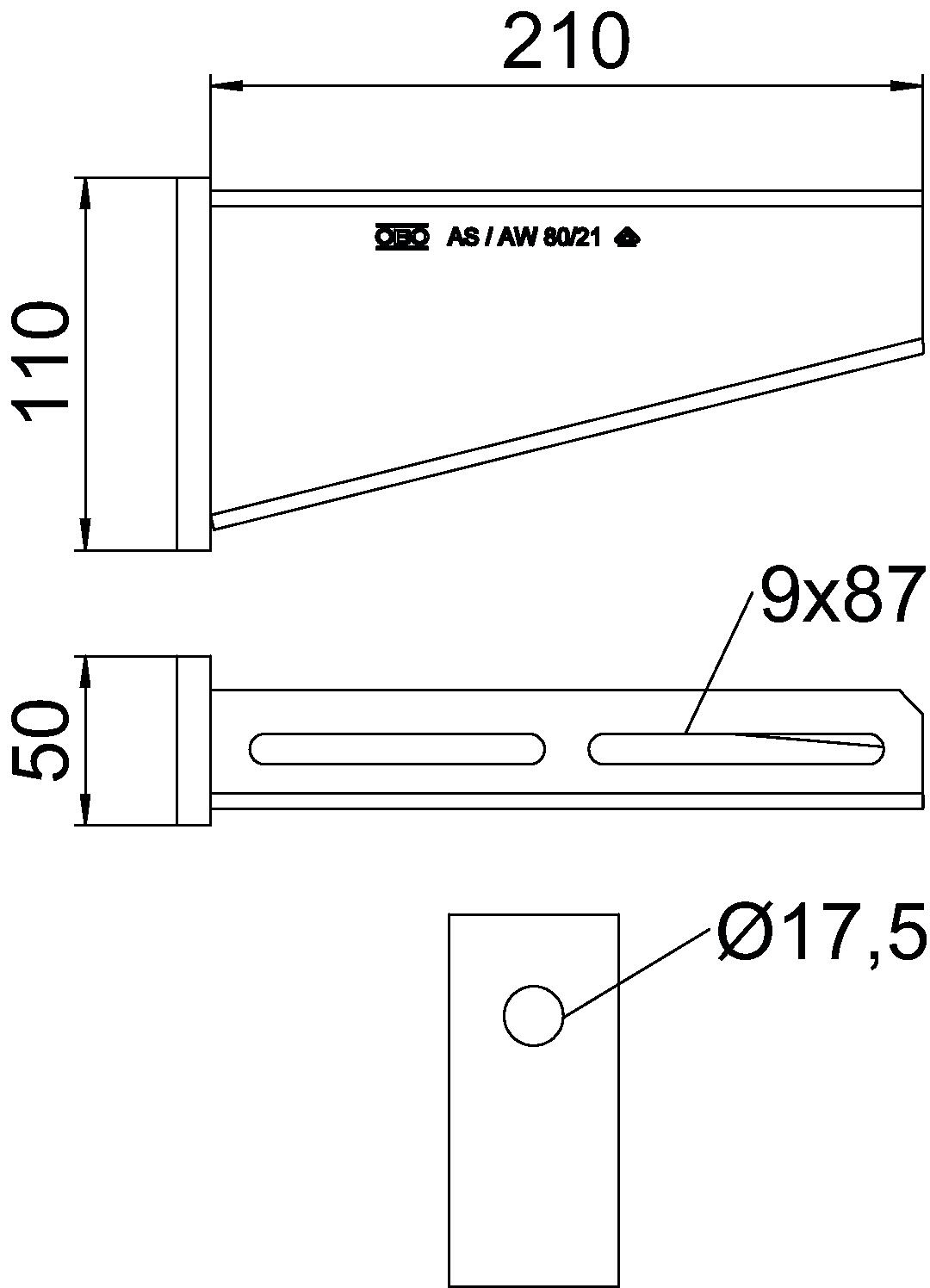

Długość 50 mm Szerokość 210 mm Wymiar A 50 mm Wymiar B 210 mm Wymiar H 110 mm Wysokość 110 mm Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,6672 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit szt. Declared Unit Quantity 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 2,6672 kg CO2e / 1 Sztuka Dane techniczne

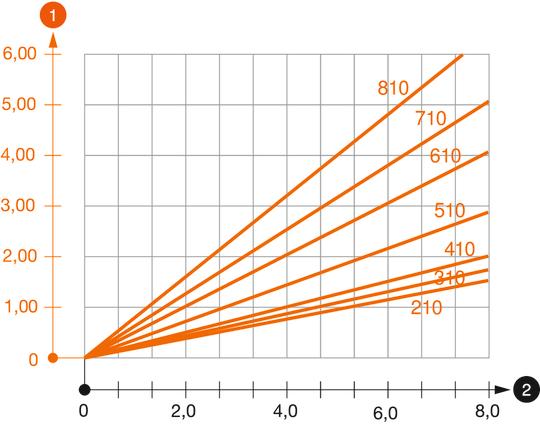

Wykres obciazenia wspornika typ AW 80
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
