Wspornik ścienny AW 80
Nr kat. 6417833 | EAN 4012196203710
- Opis produktu
-

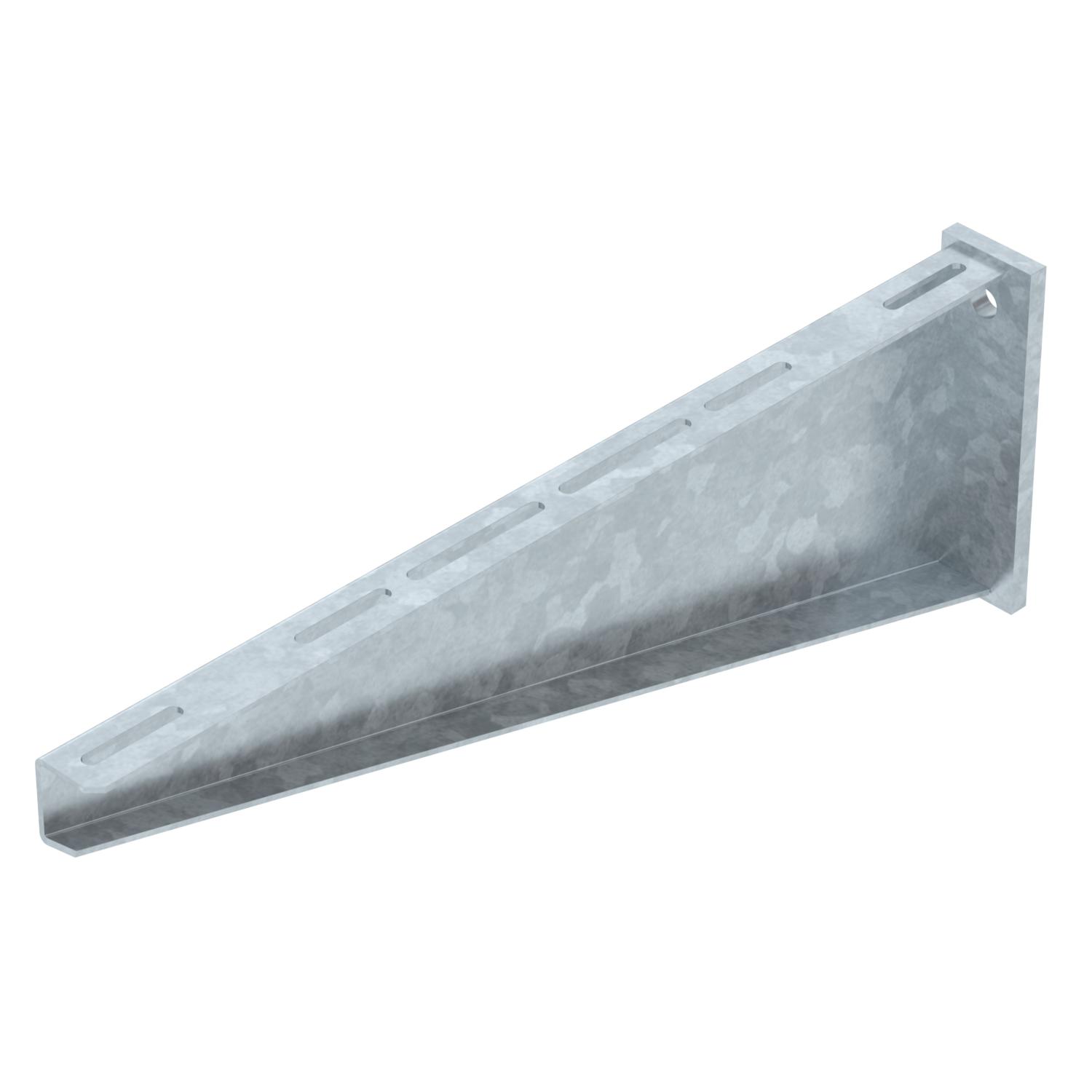

Opis produktuCiężki wspornik ścienny z przyspawaną płytą montażową.
W celu zamocowania korytek i drabin kablowych za pomocą śrub grzybkowych o rozmiarze M6 podkładkę o dużej powierzchni należy zamawiać osobno (perforacja w wsporniku 9 x ...).
-
- Dane techniczne
-

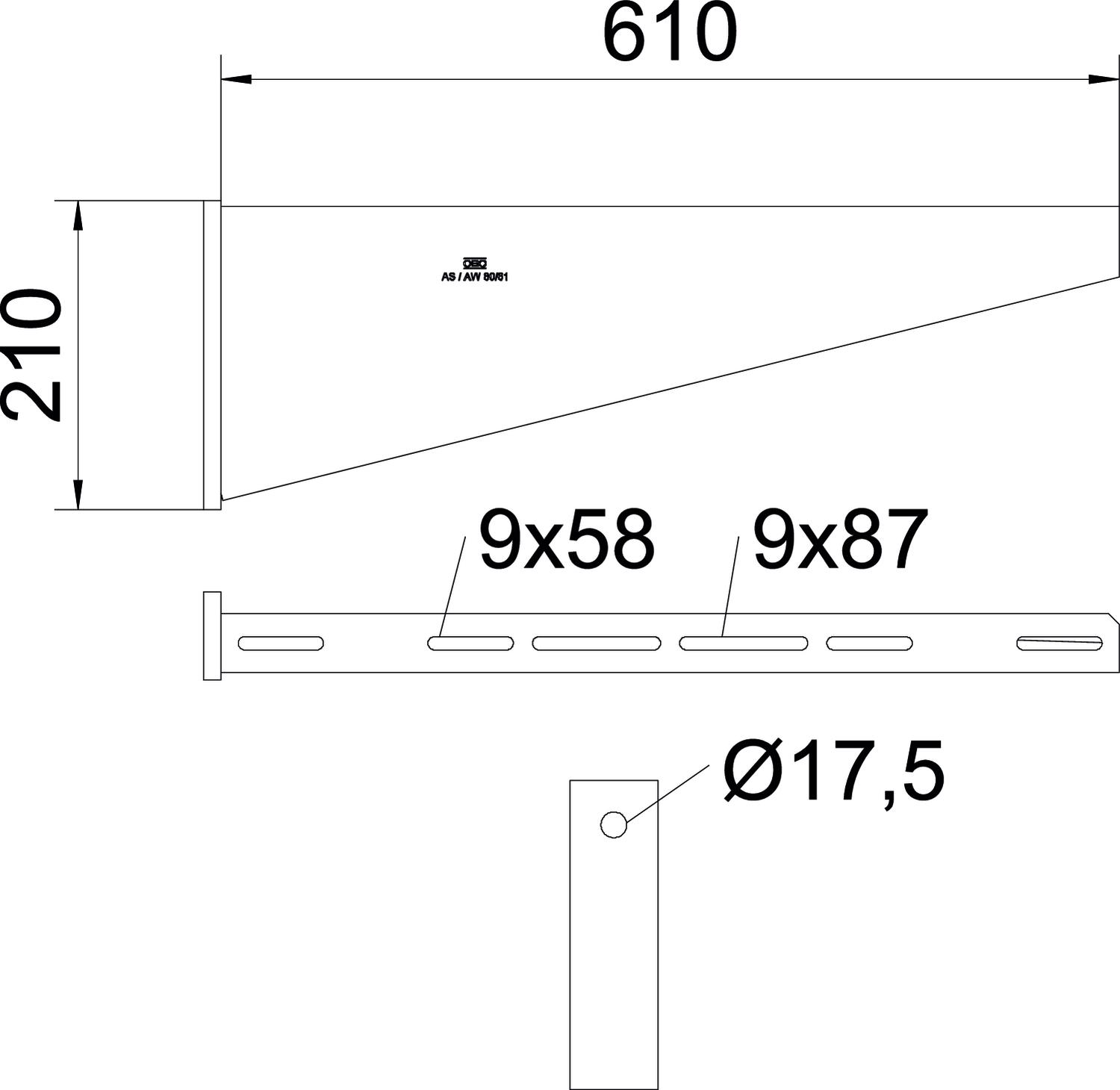

Wymiary
Długość 60 mm F w kN 8 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Ślad węglowy CO2 (GWP) od kołyski po bramę 11,7008 kg CO2e / 1 Sztuka Średnica otworu 17,5 mm Stal nierdzewna, wytrawiana brak Szerokość 610 mm Wykonanie Wspornik ścienno-stropowy Wymiar B610mm Wymiar A 60 mm Wymiar B 610 mm Wymiar H 210 mm Wysokość 210 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika typ AW 80
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
