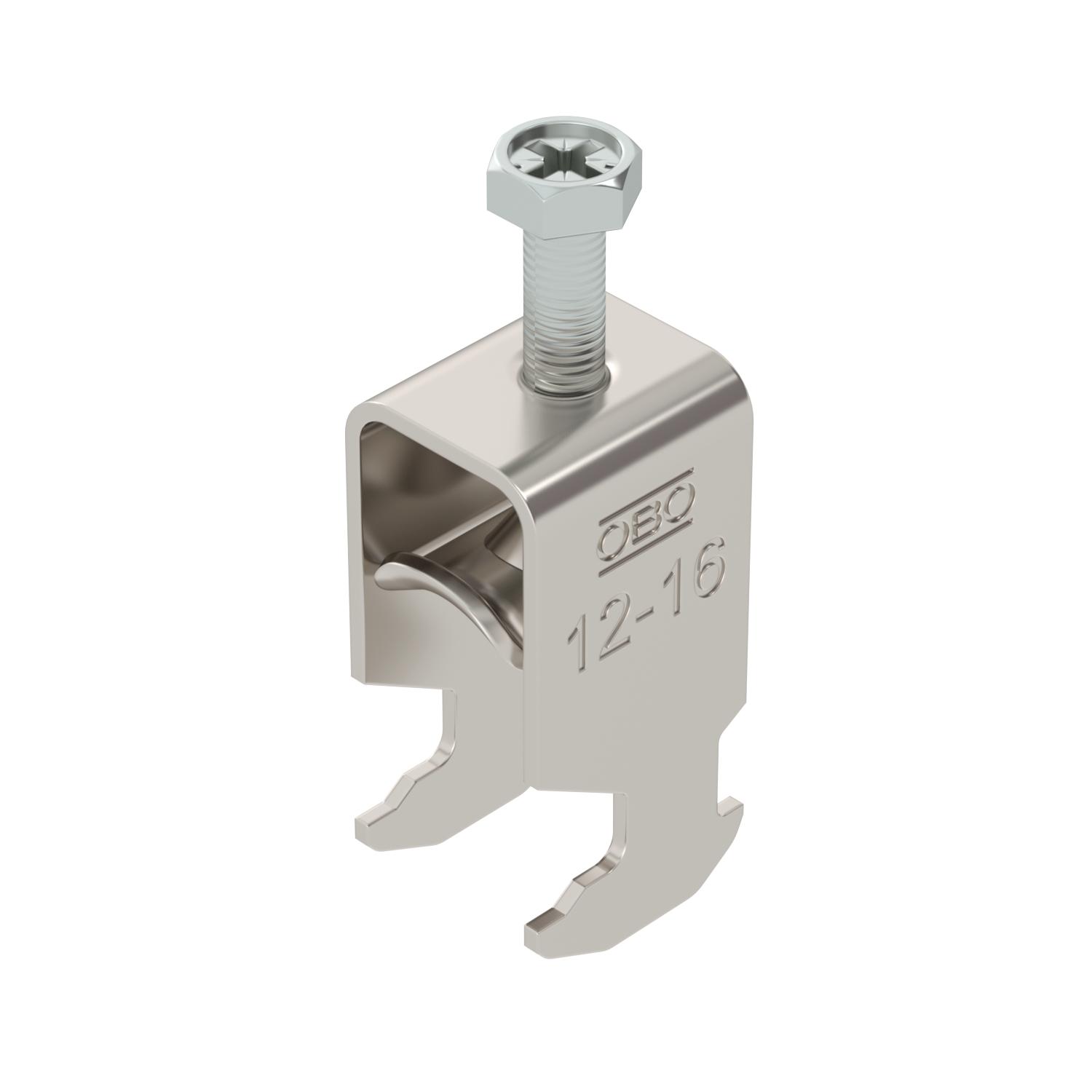

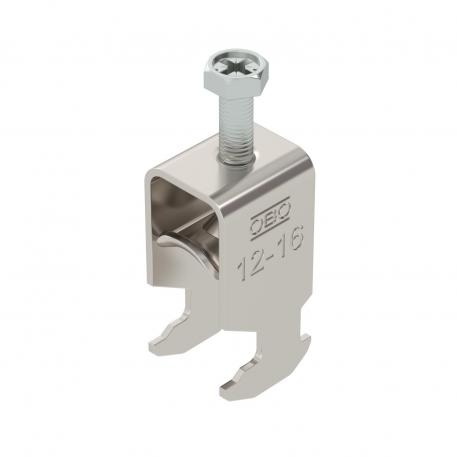

Obejma kabłąkowa 2056 ze stopką typu H, pojedyncza, metalowa wanienka dociskowa, A4 12 | 16 | 3

Obejma kabłąkowa 2056 ze stopką typu H, pojedyncza, metalowa wanienka dociskowa, A4

Nr kat. 1188523 | EAN 4012197416072

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką z łbem młotkowym, metalowa wanienka dociskowa, z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 16–17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym. Nadaje się do montażu wewnątrz i na zewnątrz. Zalecane jest użycie dodatkowej wanienki dociskowej.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	16 mm
do średnicy rury min.	12 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość, wymiar zewnętrzny	28 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1

Maks. moment dokręcania	3 Nm
Materiał	Stal nierdzewna 1.4571
Podtrzymanie funkcji	tak
Powierzchnia	pusty, po obróbce
Sposób montażu	Szyna profilowa
Wielkość szczeliny	10 mm
Wymiar	12-16mm
Zakres mocowania D maks.	16 mm
Zakres mocowania D min.	12 mm
Z korytkiem metalowym	tak

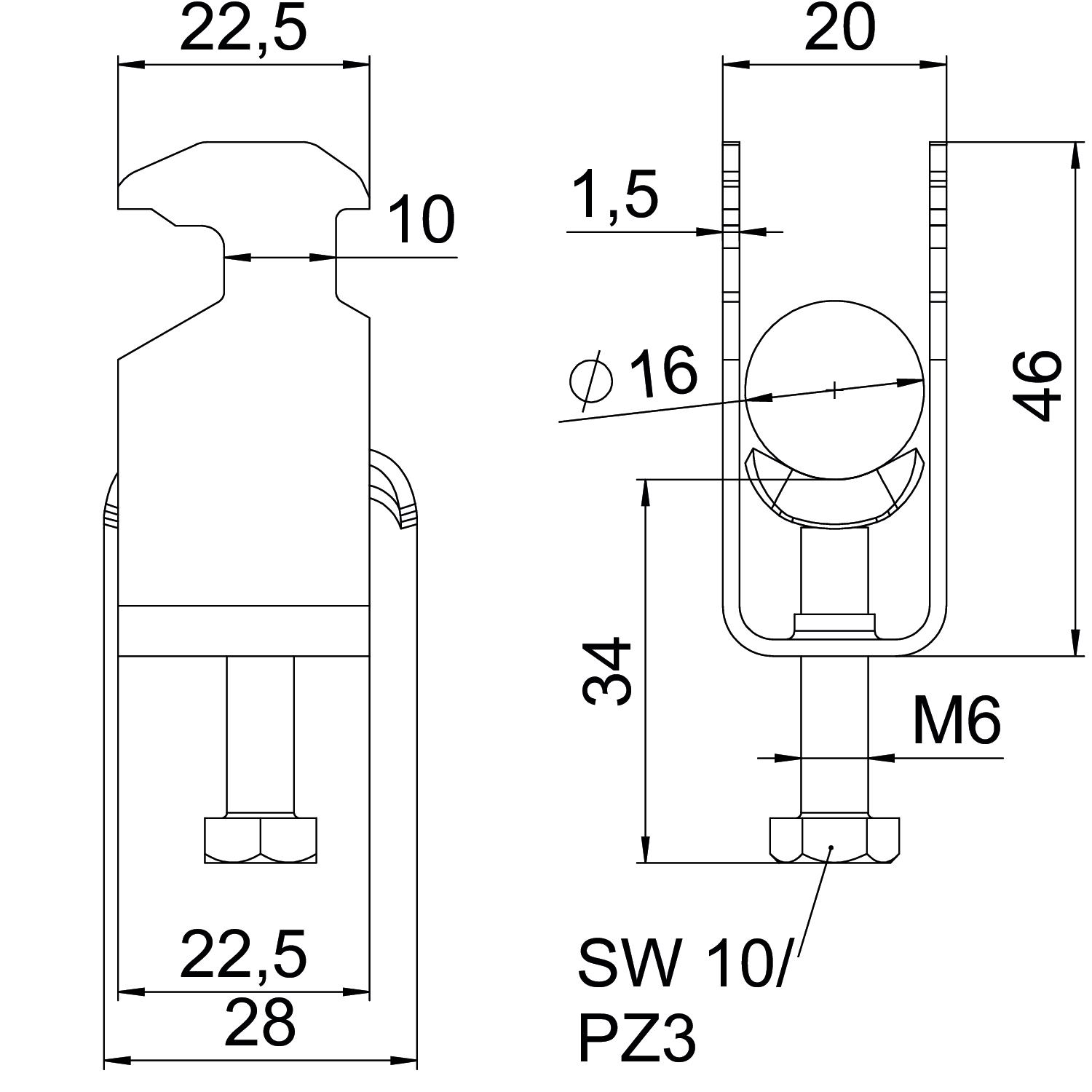

Wymiary

Długość	22,5 mm
Szerokość	20 mm
Wymiar A	22,5 mm
Wymiar B	20 mm
Wymiar C	28 mm

Wymiar G (mm)	M6
Wymiar H	46 mm
Wymiar L	34 mm
Wymiar t	1,5 mm
Wysokość	46 mm

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,2714 kg CO₂e
Data pomiaru, wartość CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	szt.

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	0,2714 kg CO2e / 1 Sztuka

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H1-M-12 A4	8 mm	12 mm	3 Nm	1188521	Sztuka	25 Sztuka
BS-H1-M-16 A4	12 mm	16 mm	3 Nm	1188523	Sztuka	25 Sztuka
BS-H1-M-22 A4	16 mm	22 mm	3 Nm	1188527	Sztuka	25 Sztuka
BS-H1-M-28 A4	22 mm	28 mm	3 Nm	1188530	Sztuka	25 Sztuka
BS-H1-M-34 A4	28 mm	34 mm	3 Nm	1188533	Sztuka	25 Sztuka
BS-H1-M-40 A4	34 mm	40 mm	3 Nm	1188536	Sztuka	25 Sztuka
BS-H1-M-46 A4	40 mm	46 mm	5 Nm	1188539	Sztuka	25 Sztuka
BS-H1-M-52 A4	46 mm	52 mm	5 Nm	1188541	Sztuka	25 Sztuka
BS-H1-M-58 A4	52 mm	58 mm	5 Nm	1188545	Sztuka	25 Sztuka
BS-H1-M-64 A4	58 mm	64 mm	5 Nm	1188548	Sztuka	25 Sztuka
BS-H1-M-70 A4	64 mm	70 mm	5 Nm	1188551	Sztuka	50 Sztuka
BS-H1-M-76 A4	70 mm	76 mm	5 Nm	1188554	Sztuka	25 Sztuka
