Obejma kabłąkowa 2056 ze stopką typu H, pojedyncza, metalowa wanienka dociskowa, A4 34 | 40 | 3

Obejma kabłąkowa 2056 ze stopką typu H, pojedyncza, metalowa wanienka dociskowa, A4

Nr kat. 1188536 | EAN 4012197416119

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

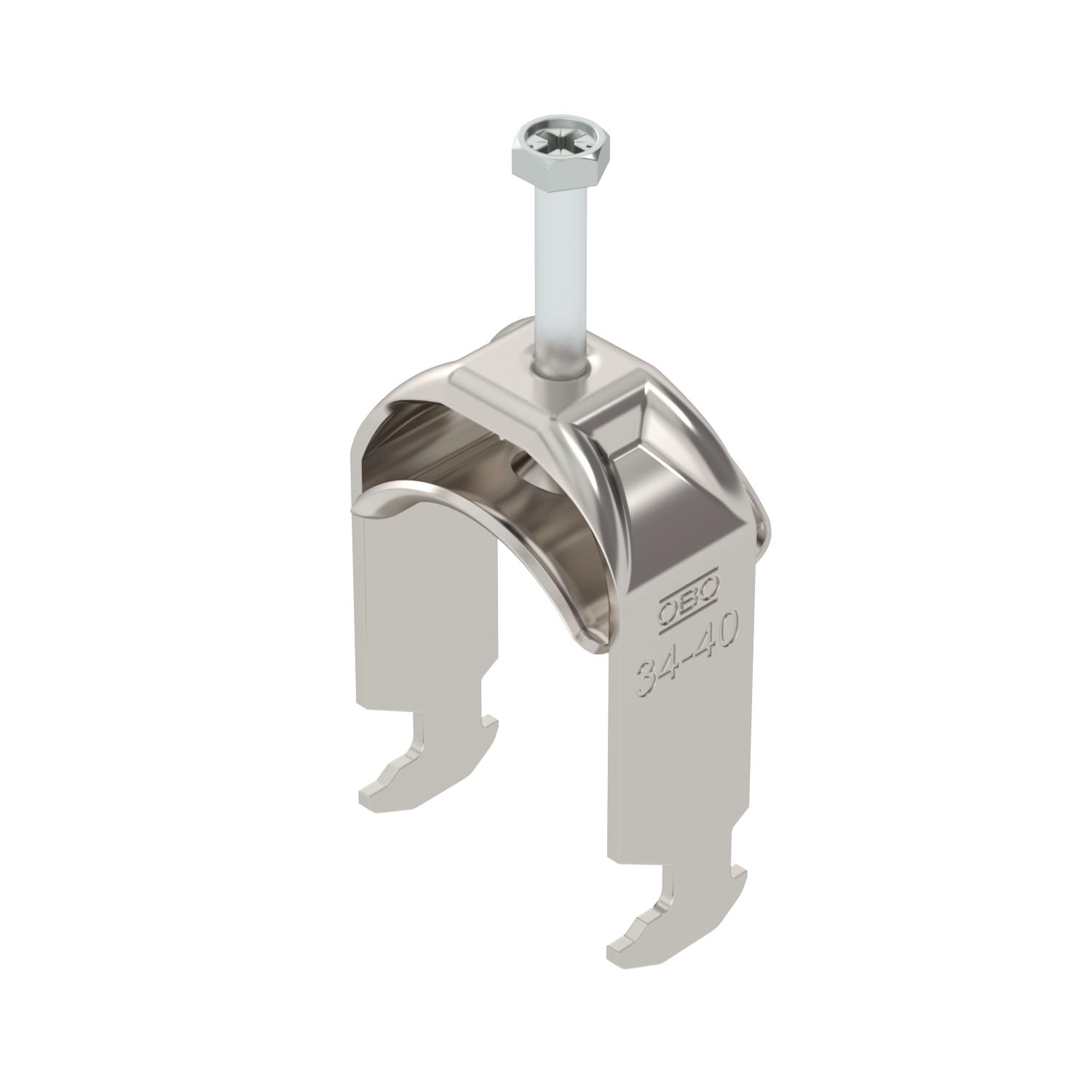

Obejma kabłąkowa ze stopką z łbem młotkowym, metalowa wanienka dociskowa, z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 16–17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym. Nadaje się do montażu wewnątrz i na zewnątrz. Zalecane jest użycie dodatkowej wanienki dociskowej.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	40 mm
do średnicy rury min.	34 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	22,5 mm
Długość, wymiar zewnętrzny	33 mm
Grubość blachy	2 mm
Gwint	M6
Ilość przewodów/rur	1
Maks. moment dokręcania	3 Nm
Materiał	Stal nierdzewna 1.4571
Podtrzymanie funkcji	tak
Powierzchnia	pusty, po obróbce

Sposób montażu	Szyna profilowa
Szerokość	45 mm
Wielkość szczeliny	10 mm
Wymiar	34-40mm

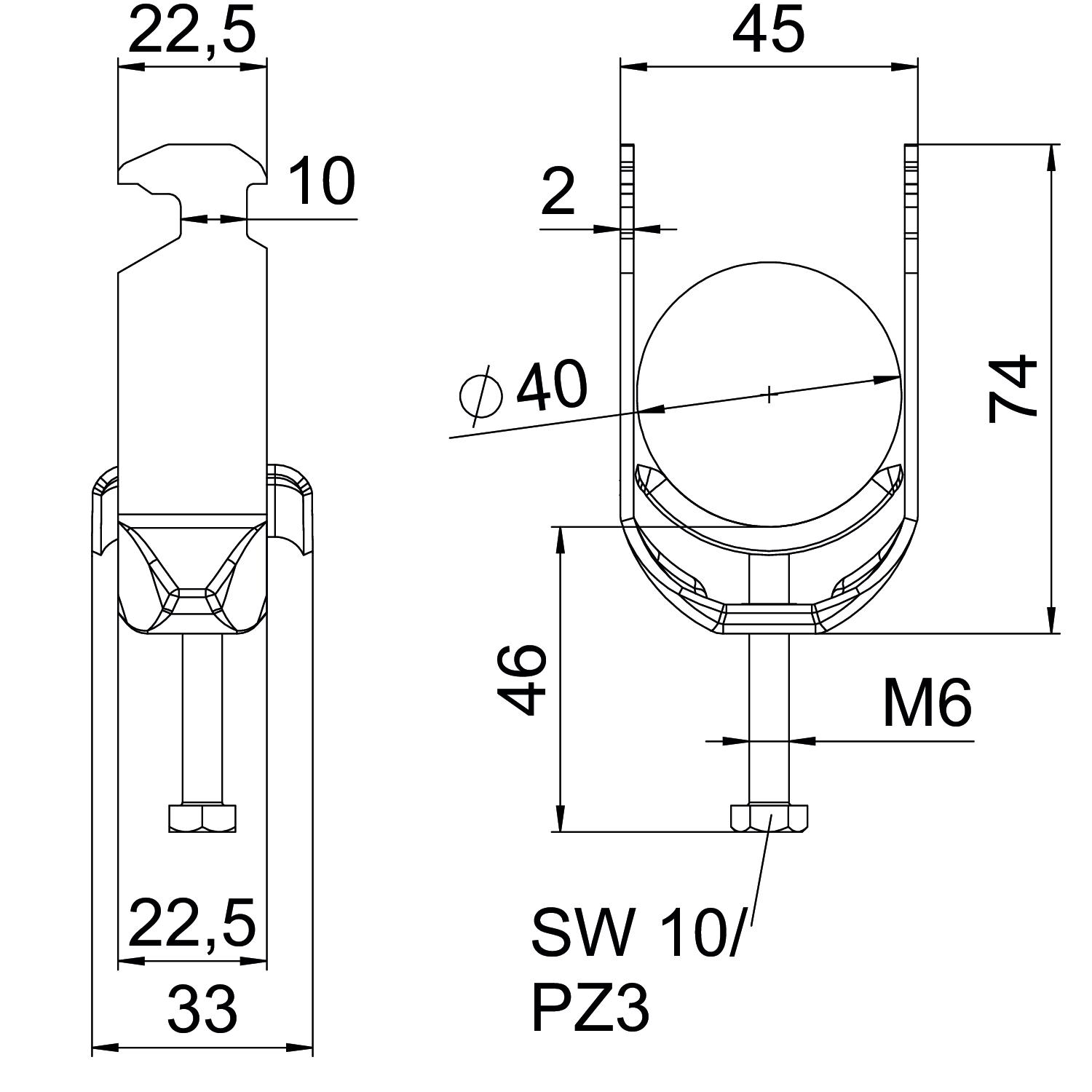

Wymiar A	22,5 mm
Wymiar B	45 mm
Wymiar C	33 mm
Wymiar G (mm)	M6
Wymiar H	74 mm
Wymiar L	46 mm
Wymiar t	2 mm
Wysokość	74 mm
Zakres mocowania D maks.	40 mm
Zakres mocowania D min.	34 mm
Z korytkiem metalowym	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H1-M-12 A4	8 mm	12 mm	3 Nm	1188521	Sztuka	100 Sztuka
BS-H1-M-16 A4	12 mm	16 mm	3 Nm	1188523	Sztuka	100 Sztuka
BS-H1-M-22 A4	16 mm	22 mm	3 Nm	1188527	Sztuka	100 Sztuka
BS-H1-M-28 A4	22 mm	28 mm	3 Nm	1188530	Sztuka	100 Sztuka
BS-H1-M-34 A4	28 mm	34 mm	3 Nm	1188533	Sztuka	100 Sztuka
BS-H1-M-40 A4	34 mm	40 mm	3 Nm	1188536	Sztuka	100 Sztuka
BS-H1-M-46 A4	40 mm	46 mm	5 Nm	1188539	Sztuka	100 Sztuka
BS-H1-M-52 A4	46 mm	52 mm	5 Nm	1188541	Sztuka	100 Sztuka
BS-H1-M-58 A4	52 mm	58 mm	5 Nm	1188545	Sztuka	100 Sztuka
BS-H1-M-64 A4	58 mm	64 mm	5 Nm	1188548	Sztuka	100 Sztuka
BS-H1-M-70 A4	64 mm	70 mm	5 Nm	1188551	Sztuka	50 Sztuka
BS-H1-M-76 A4	70 mm	76 mm	5 Nm	1188554	Sztuka	25 Sztuka
