Obejma kabłąkowa 2056 ze stopką typu H, pojedyncza, metalowa wanienka dociskowa, A4 8 | 12 | 3

Obejma kabłąkowa 2056 ze stopką typu H, pojedyncza, metalowa wanienka dociskowa, A4

Nr kat. 1188521 | EAN 4012197416065

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

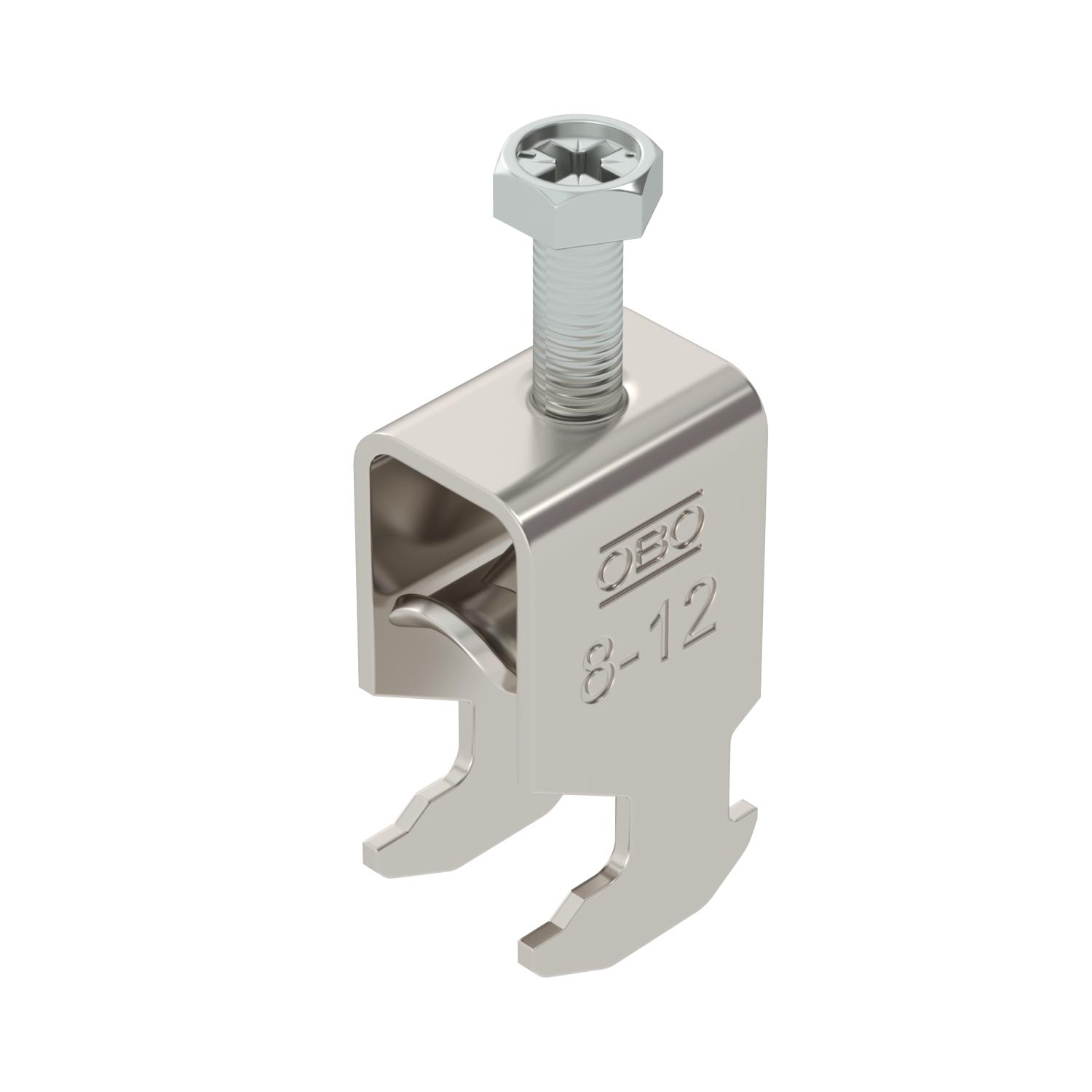

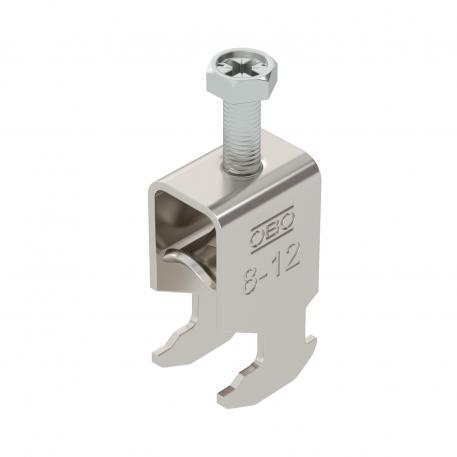

Obejma kabłąkowa ze stopką z łbem młotkowym, metalowa wanienka dociskowa, z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 16–17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym. Nadaje się do montażu wewnątrz i na zewnątrz. Zalecane jest użycie dodatkowej wanienki dociskowej.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	12 mm
do średnicy rury min.	8 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	22,5 mm
Długość, wymiar zewnętrzny	28 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Maks. moment dokręcania	3 Nm
Materiał	Stal nierdzewna 1.4571
Podtrzymanie funkcji	tak
Powierzchnia	pusty, po obróbce

Sposób montażu	Szyna profilowa
Szerokość	17 mm
Wielkość szczeliny	10 mm
Wymiar	8-12mm

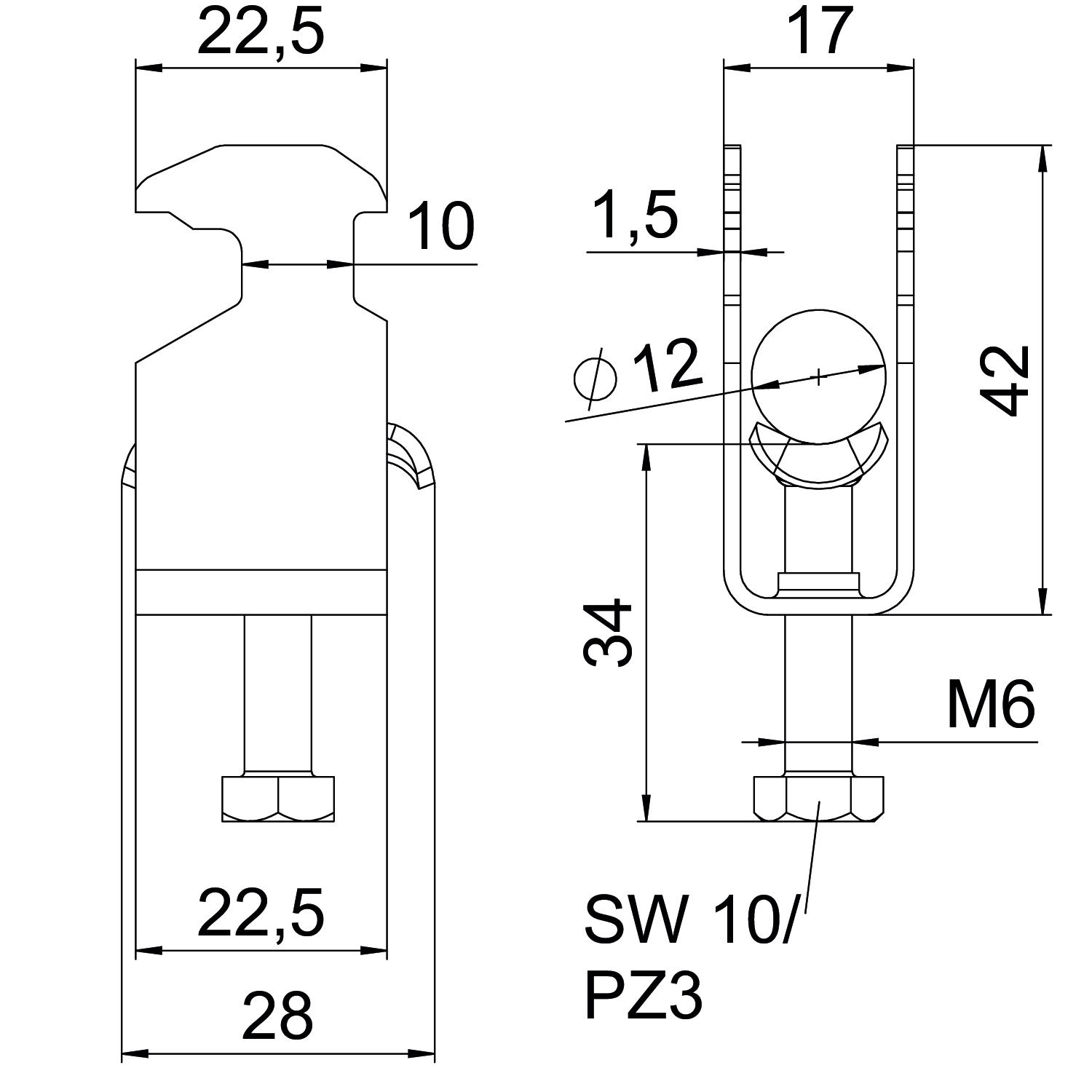

Wymiar A	22,5 mm
Wymiar B	17 mm
Wymiar C	28 mm
Wymiar G (mm)	M6
Wymiar H	42 mm
Wymiar L	34 mm
Wymiar t	1,5 mm
Wysokość	42 mm
Zakres mocowania D maks.	12 mm
Zakres mocowania D min.	8 mm
Z korytkiem metalowym	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H1-M-12 A4	8 mm	12 mm	3 Nm	1188521	Sztuka	100 Sztuka
BS-H1-M-16 A4	12 mm	16 mm	3 Nm	1188523	Sztuka	100 Sztuka
BS-H1-M-22 A4	16 mm	22 mm	3 Nm	1188527	Sztuka	100 Sztuka
BS-H1-M-28 A4	22 mm	28 mm	3 Nm	1188530	Sztuka	100 Sztuka
BS-H1-M-34 A4	28 mm	34 mm	3 Nm	1188533	Sztuka	100 Sztuka
BS-H1-M-40 A4	34 mm	40 mm	3 Nm	1188536	Sztuka	100 Sztuka
BS-H1-M-46 A4	40 mm	46 mm	5 Nm	1188539	Sztuka	100 Sztuka
BS-H1-M-52 A4	46 mm	52 mm	5 Nm	1188541	Sztuka	100 Sztuka
BS-H1-M-58 A4	52 mm	58 mm	5 Nm	1188545	Sztuka	100 Sztuka
BS-H1-M-64 A4	58 mm	64 mm	5 Nm	1188548	Sztuka	100 Sztuka
BS-H1-M-70 A4	64 mm	70 mm	5 Nm	1188551	Sztuka	50 Sztuka
BS-H1-M-76 A4	70 mm	76 mm	5 Nm	1188554	Sztuka	25 Sztuka
