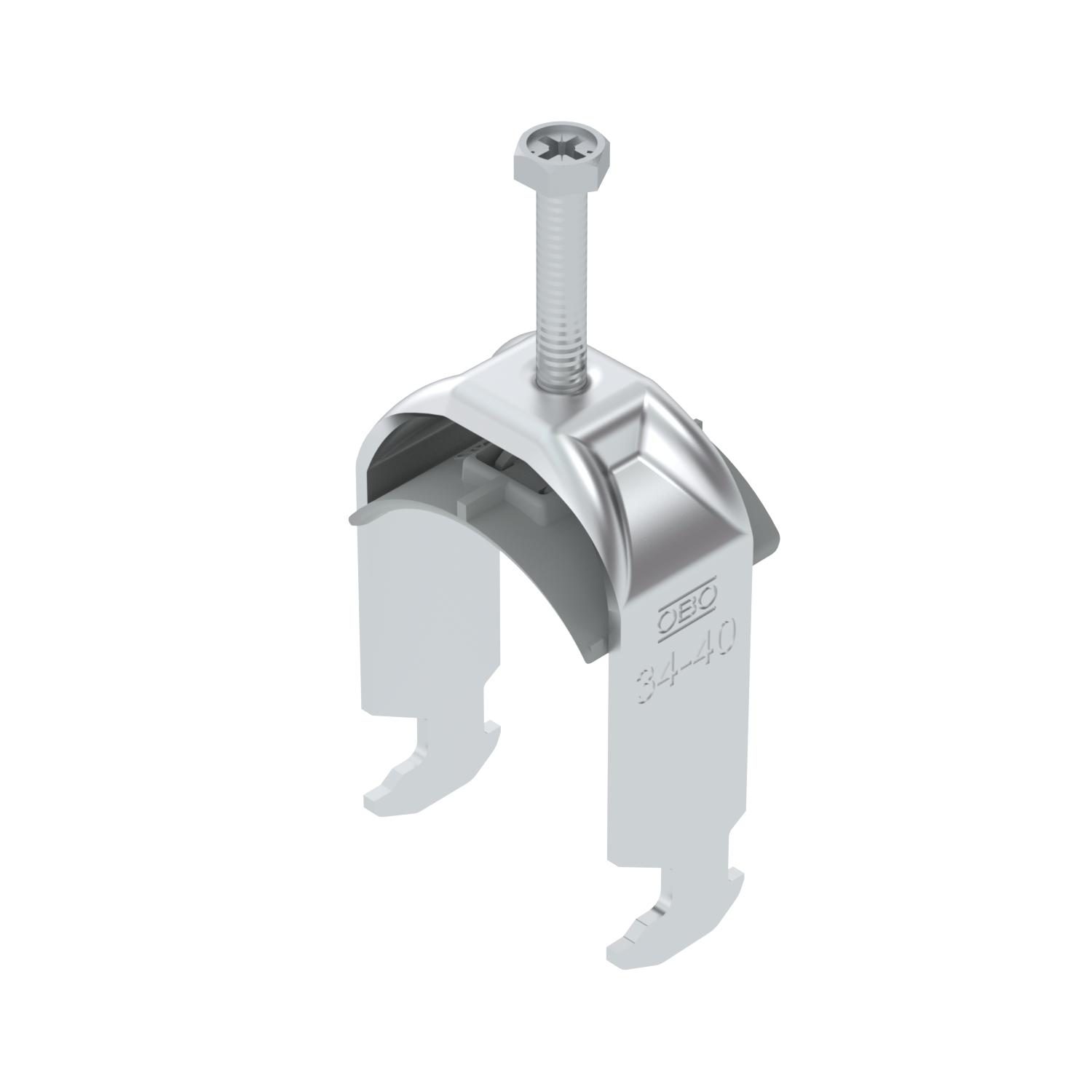

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyncza, plastikowa wanienka dociskowa, Al

Nr kat. 1186436 | EAN 4012196848324

2 Nm
Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką z łbem młotkowym, plastikowa wanienka dociskowa z polipropylenu Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej


  • bezhalogenowy: bez chloru, fluoru i bromu
  • Oświadczenie o zgodności z dyrektywami WE
  • szerokość szczeliny 16-17 mm
  • Clamp clip for C profile rail, slot width 16–17 mm
Dane techniczne

Dane techniczne

Bezhalogenowy tak
do średnicy rury maks. 40 mm
do średnicy rury min. 34 mm
do szyny o szerokości szczeliny (z interwałem) maks. 17 mm
do szyny o szerokości szczeliny (z interwałem) min. 16 mm
Dodatkowa powierzchnia brak wykończenia
Dodatkowy materiał aluminium
Długość 22,5 mm
Długość, wymiar zewnętrzny 34 mm
Grubość blachy 2 mm
Gwint M6
Ilość przewodów/rur 1
Jakość materiału wanny Polipropylen
Maks. moment dokręcania 2 Nm
Materiał aluminium
Materiał wanny Tworzywo sztuczne
Sposób montażu Szyna profilowa
Szerokość 45 mm
Wielkość szczeliny 10 mm
Wymiar 34-40mm

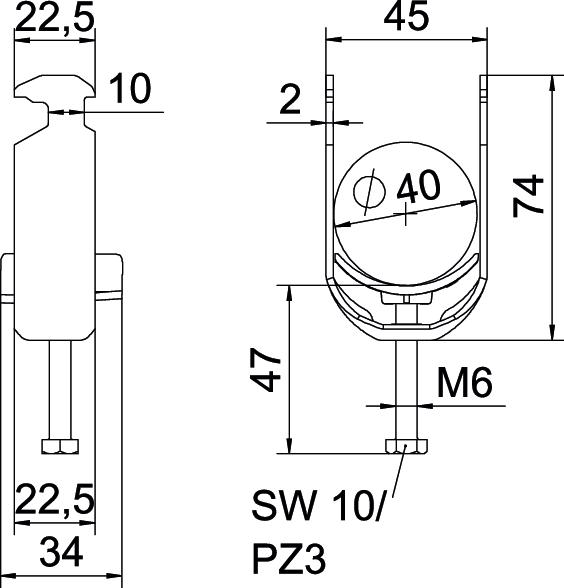

Wymiar A 22,5 mm
Wymiar B 45 mm
Wymiar C 34 mm
Wymiar G (mm) M6
Wymiar H 74 mm
Wymiar L 47 mm
Wymiar t 2 mm
Wysokość 74 mm
Z kontrwanienką brak
Zakres mocowania D maks. 40 mm
Zakres mocowania D min. 34 mm
Z korytkiem z tworzywa sztucznego tak
Wszystkie typy

Wszystkie typy

Typ Zakres mocowania D min. Zakres mocowania D maks. Maks. moment dokręcania Nr kat. Ilość Najmniejsza sprzedawana ilość
BS-H1-K-12 ALU 8 mm 12 mm 2 Nm 1186402
100 Sztuka
BS-H1-K-16 ALU 12 mm 16 mm 2 Nm 1186409
100 Sztuka
BS-H1-K-22 ALU 16 mm 22 mm 2 Nm 1186416
100 Sztuka
BS-H1-K-28 ALU 22 mm 28 mm 2 Nm 1186422
100 Sztuka
BS-H1-K-34 ALU 28 mm 34 mm 2 Nm 1186429
100 Sztuka
BS-H1-K-40 ALU 34 mm 40 mm 2 Nm 1186436
100 Sztuka
BS-H1-K-46 ALU 40 mm 46 mm 2 Nm 1186442
100 Sztuka
BS-H1-K-52 ALU 46 mm 52 mm 2 Nm 1186449
100 Sztuka
BS-H1-K-58 ALU 52 mm 58 mm 2 Nm 1186456
50 Sztuka
BS-H1-K-64 ALU 58 mm 64 mm 2 Nm 1186462
50 Sztuka
BS-H1-K-70 ALU 64 mm 70 mm 2 Nm 1186469
50 Sztuka
BS-H1-K-76 ALU 70 mm 76 mm 2 Nm 1186476
25 Sztuka
