- Opis produktu
-
Opis produktu

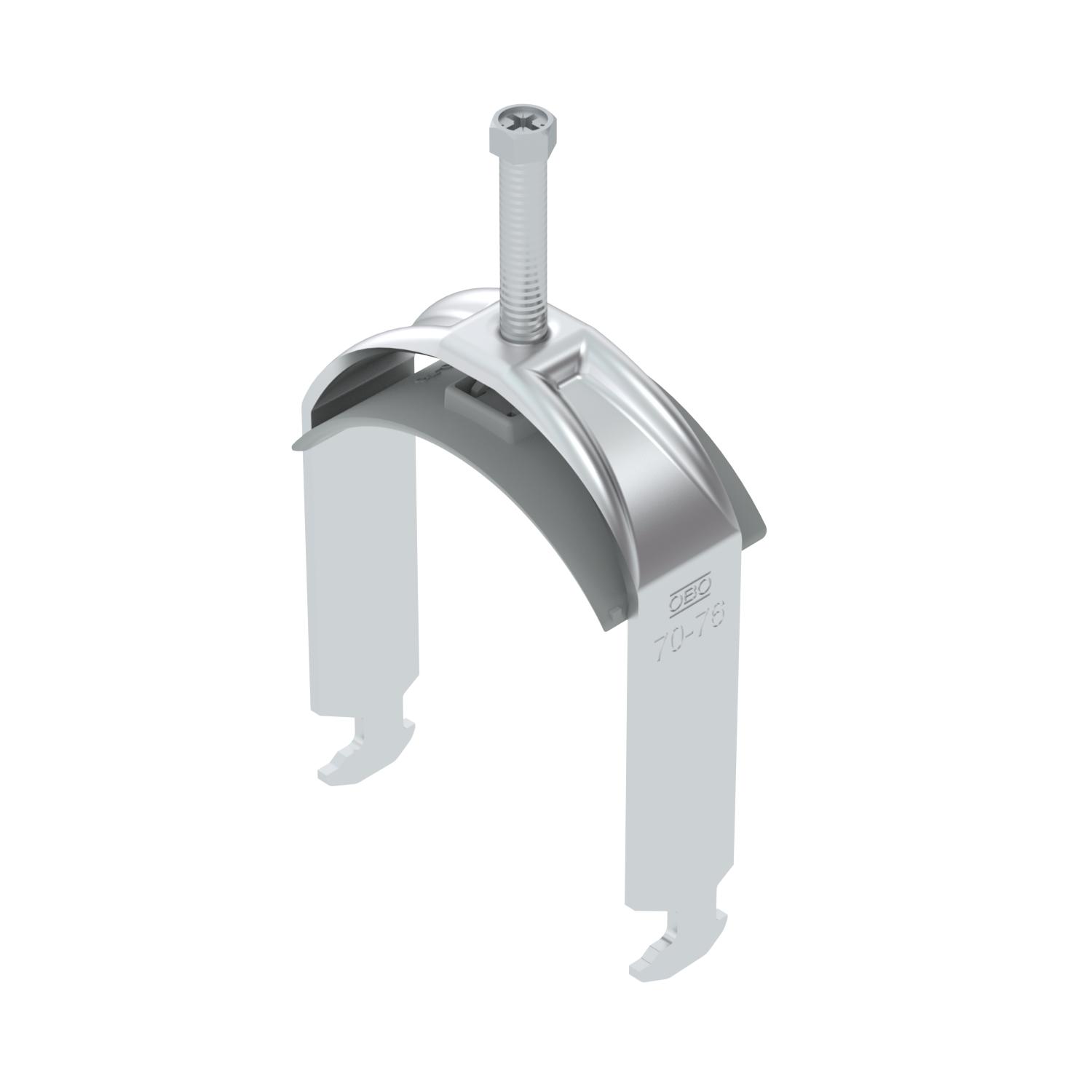

Obejma kabłąkowa ze stopką z łbem młotkowym, plastikowa wanienka dociskowa z polipropylenu Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej
- Dane techniczne
-
Dane techniczne

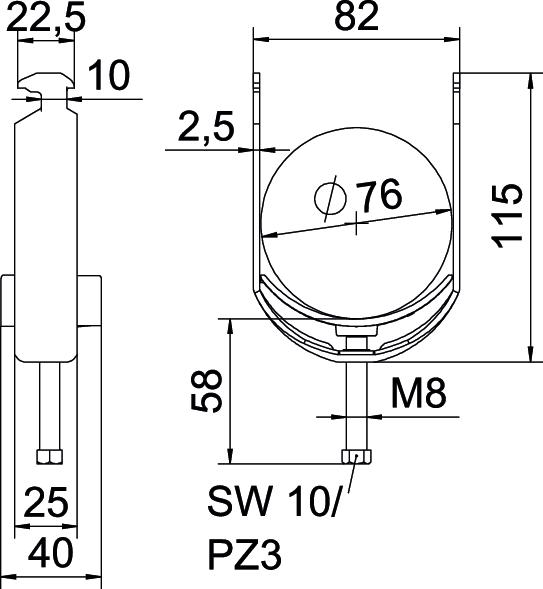

Bezhalogenowy tak do średnicy rury maks. 76 mm do średnicy rury min. 70 mm do szyny o szerokości szczeliny (z interwałem) maks. 17 mm do szyny o szerokości szczeliny (z interwałem) min. 16 mm Dodatkowa powierzchnia brak wykończenia Dodatkowy materiał aluminium Długość 25 mm Długość, wymiar zewnętrzny 40 mm Grubość blachy 2,5 mm Gwint M8 Ilość przewodów/rur 1 Jakość materiału wanny Polipropylen Maks. moment dokręcania 2 Nm Materiał aluminium Materiał wanny Tworzywo sztuczne Sposób montażu Szyna profilowa Szerokość 82 mm Wielkość szczeliny 10 mm Wymiar 70-76mm Wymiar A 25 mm Wymiar B 82 mm Wymiar C 40 mm Wymiar G (mm) M8 Wymiar H 115 mm Wymiar L 58 mm Wymiar t 2,5 mm Wysokość 115 mm Z kontrwanienką brak Zakres mocowania D maks. 76 mm Zakres mocowania D min. 70 mm Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-H1-K-76 ALU / 1186476 , 0.18MB , pdfDeklaracja zgodności BS-H1-K-76 ALU / 1186476 , 0.18MB , pdfREACH Deklaracja zgodności BS-H1-K-76 ALU / 1186476 , 0.12MB , pdfRoHS Deklaracja zgodności BS-H1-K-76 ALU / 1186476 , 0.12MB , pdfInstrukcja montażu Bügelschelle H-Fuß Kunststoff , 3.08MB , pdf
